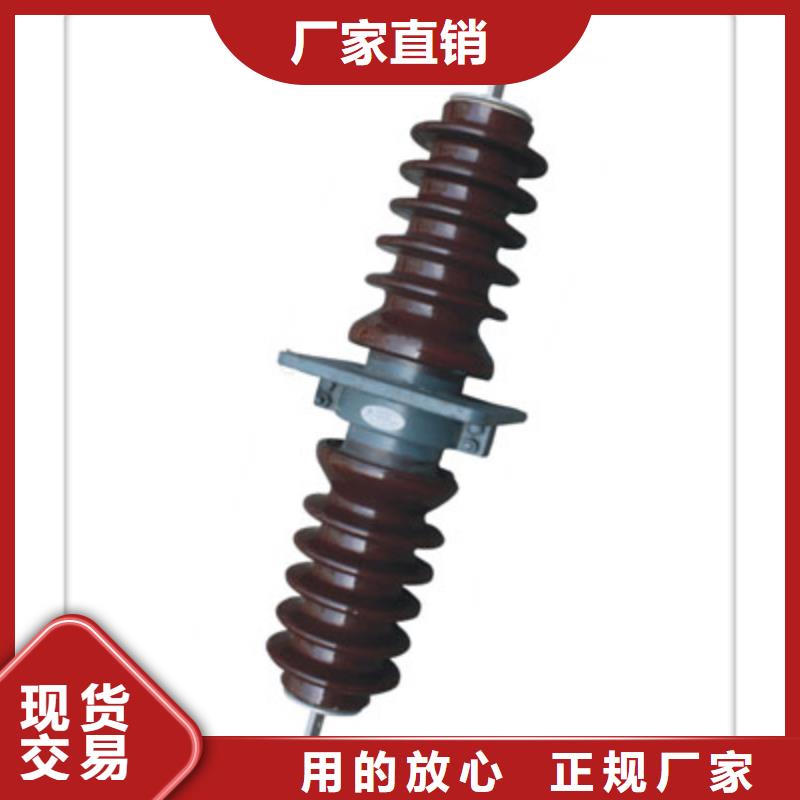

CWC-40.5/1600A陶瓷套管

高压穿墙套管额定电压：35kV， 另有6kv、10kv、20kv、型号说明：CB户内铜排穿墙套管、CLB户内铝排穿墙套管、CWB户外铜排穿墙套管、CWLB户外铝排穿墙套管产品型号：CB-35KV/200A、CLB-35KV/400A、CWB-35KV/600A、CWLB-35KV/1500A频率：15～60Hz适用范围：三相交流系统电站和变电所配电装置上产品功能：供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。产品结构：户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙
瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。主要产品有高压真空断路器、高压隔离开关、高、低压避雷器、绝缘子、跌落式熔断器、母线夹具、簧（电磁）操作机构、母线伸缩节等高压产品，广泛应用于城乡电网改造、输配电工程、冶金、化工、矿山、铁路、建筑及生活小区电力工程项目配套。请以实物为准穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器，作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃～＋40℃，不适用于在足以降低套管性能的条件下及套管户内部分表面凝露情况下使用。当套管在环境温度高于＋4
0℃，但不超过＋60℃时，套管的工作电流建议按环境温度每1℃，额定电流负荷降低1.8％。当套管在环境温度高于＋40℃以及符合GB12944.1第5.1条中规定的高允许发热温度的情况下使用时，允许其工作电流长期过载，建议按环境温度每降低1℃，额定电流负荷增加0.5℃，但增加值不应大于额定电流的20％。套管按使用场所可分为：户内普通型、户外-户内普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型五种类型。户内普通型一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。户外-户内耐污型适用于安装地点海拔不超过1000m的污秽地区，对于严重及特重污秽
区用35kV套管，可选用63kV油纸电容式穿墙套管。各类套管的弯曲强度等级分类如下，母线穿墙套管的使用电流决定用户采用的母线尺寸
压穿墙套管编辑高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿过墙壁或其它接地物的绝缘和支持用。
