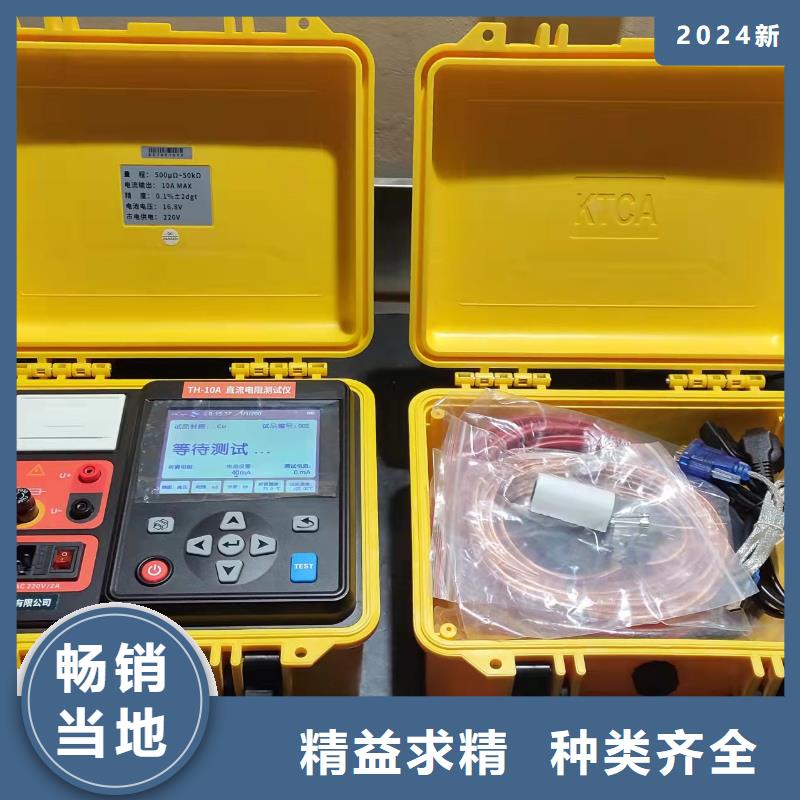

直流电阻及变比测试仪图片

直流电阻测试仪 简称直阻仪、又名直流电阻仪、变压器直流电阻测试仪等。直流电阻测试是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目、能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后，必不可少的试验项目。同时，类似干式变压器，非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，给测试带来了较高的精度及分辨率的要求。在通常情况下，用传统的方法（电桥法和压降法）测试变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测试的需要，提高直流电阻的测试精度、缩短测试时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪，对此本仪表设计了 输出电流范围为10A，解决了低值电阻测试的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻测试量程扩展至1MΩ，是测试变压器绕组以及大功率电感设备直流电阻的理想设备。本仪器还采用5.6寸彩色LCD显示，操作界面简洁美观，内置可充锂电池及充电电路，以高速微控制器为核心，结合高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路设计方面具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。以实现高精度、高稳定性、高速测试，还具有自检、自动放电、输出电流大、量程宽、抗干扰能力强、充放电速度快、数据分析处理、放电指示等特点。二．技术规格功 能 变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计电 源 内置：14.8V 7800mAh可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式 四线法充 电 器 16.8V/2A充电器显示模式 5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口 I+（电流正）、I-（电流负）、U+（电压正）、U-（电压负）输出电流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒压12V）量 程(市电220V) 500μΩ~1.5Ω （恒流 10A档 ）1mΩ~4.4Ω （恒流 5A档）10mΩ~22Ω （恒流 1A档）25mΩ~55Ω （恒流 400mA档）200mΩ~110Ω （恒流 200mA档）1Ω~550Ω （恒流 40mA档）10Ω~1MΩ （恒压 12伏 <5mA）量 程（内置电池） 500μΩ~200mΩ （恒流 10A档）1mΩ~800mΩ （恒流 5A档）10mΩ~12Ω （恒流 1A档）25mΩ~30Ω （恒流 400mA档）200mΩ~60Ω （恒流 200mA档）1Ω~300Ω （恒流 40mA档）1Ω~1MΩ （恒压 12伏<5mA） 分辨率 0.1μΩ测试精度 恒流档±0.1%±2dgt; 恒压档±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放电提示
