精心打磨的产品视频已准备就绪，它将带您深入电压发生器试验装置2025已更新(今日/内容)的魅力世界，让您重新发现产品的无限可能。
以下是:电压发生器试验装置2025已更新(今日/内容)的图文介绍
雷电冲击发生器 技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。
“以质量求生存、以信誉求发展”为宗旨。将以诚信、求实的作风；务实、科学的管理；迅捷、周到的服务。天正华意电气设备(江苏省分公司)愿与各公司精诚合作、共创双赢！ 主要经营: 微机继电保护测试仪有品种齐全、价格优惠，凭着良好的品质和服务， 微机继电保护测试仪产品远销全国各地。
雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

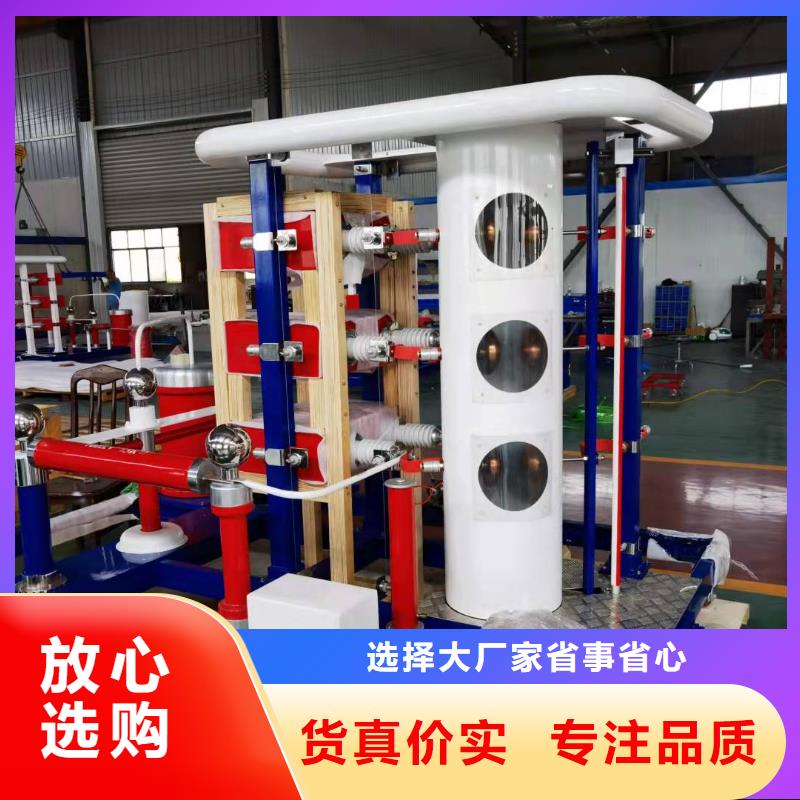

雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。
