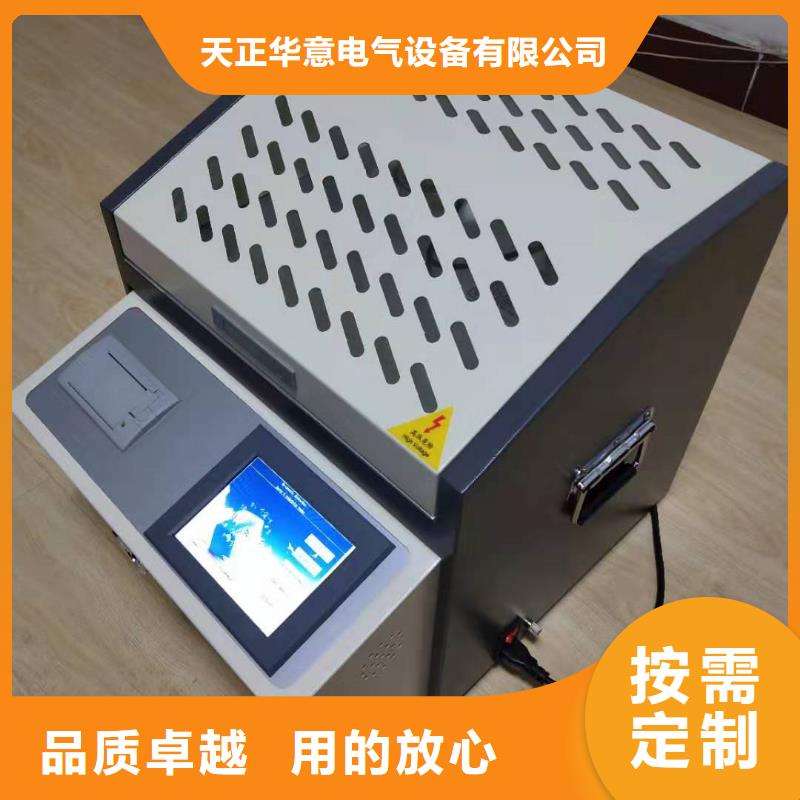

不要错过这部精心制作的介质损耗测试仪产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。
以下是:介质损耗测试仪的图文介绍
介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。
介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。
天正华意电气设备(江苏省分公司)位于[地址。经营范围包括 微机继电保护测试仪。我公司以科学的管理、准确的检测、周到的服务满足广大客户的需求，在本行业中一直拥有良好的声誉，并赢得了客户的广泛好评。现代企业的管理方法，立足于产品的质量管理。以其优异的品质、新颖的设计、合理的价格、完善的服务是公司不断孜孜追求的目标。品牌、销售和网络服务支撑了公司市场地位的竞争要素，精心编织销售和网络服务，建立和完善市场快速反应机制，适应市场变化的随机性，满足市场产品需求的多样性。

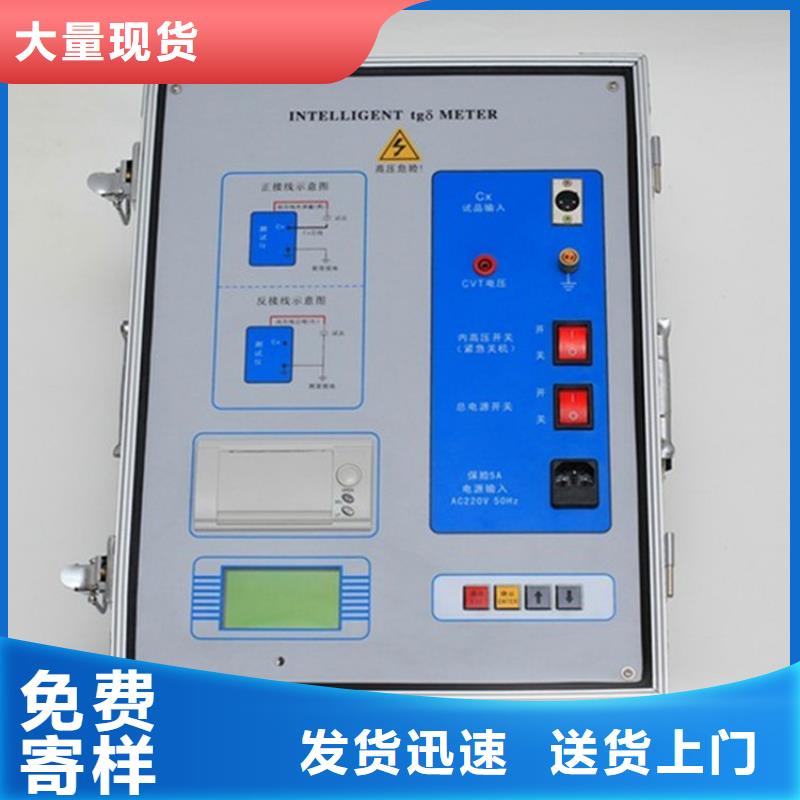

介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。
