1、在我们的电路之中，我们经常可以看到很多类似于闸刀和阀门的东西，有很多的线，很多我们都是傻傻分不清，不过我们只知道在我们离高压线的下面行走的时候我们是不会担心什么高压电漏电，主要是因为里面有一个零件在发挥着作用，它就是我们日常生活中很多电路要用的重要零件负荷开关，那么负荷开关到底在我们的日常电路中到底起着什么作用呢2、开断和关合作用。由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。?

2、替代作用。负荷开关与限流熔断器串联组合可以代替断路器使用。即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。负荷开关与限流熔断器串联组合成一体的负荷开关，在 标准中规定称为“负荷开关-熔断器组合电器”。熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

3、负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。在规定的使用条件下，可以接通和断开一定容量的空载变压器(室内315KVA，室外500KVA);可以接通和断开一定长度的空载架空线路(室内5KM，室外10KM);可以接通和断开一定长度的空载电缆线路。通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧

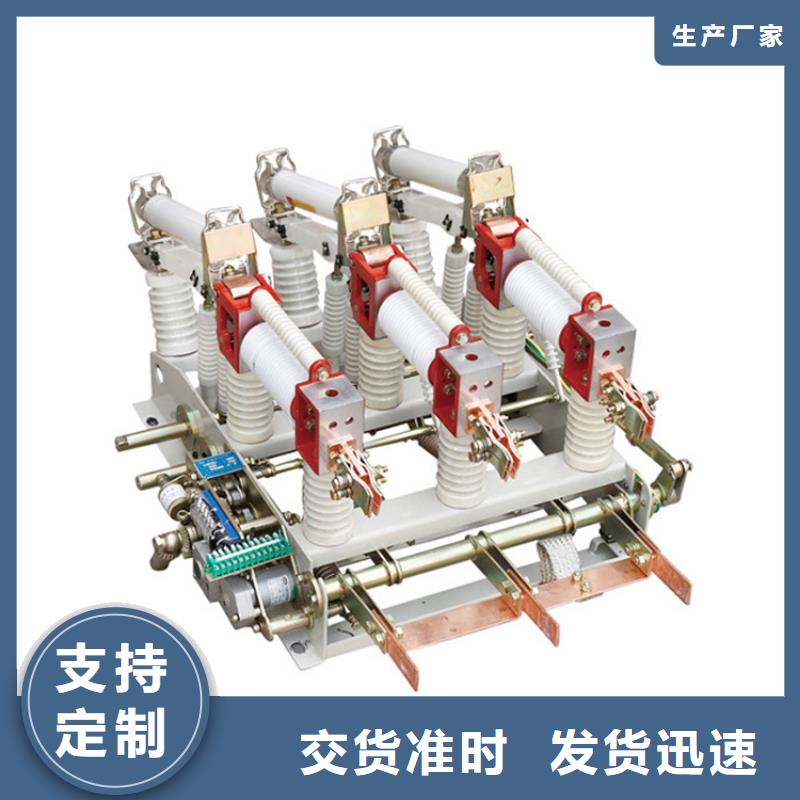

FKN12-12负荷开关

  一、FKN12-12负荷开关概述：

  FKRN12-12D系列压气式负荷开关----熔断器组合电器可以分合负载电流，过载电流，开断线短路电流。此开关适用于12KV及以下三相配电系统中，作为变压器，电缆，架空线路等电力设备的控制和保护之用；特别适用于城网，农网的终端变电站及箱式变电站。并适用于环网，双辐射供电单元的控制和保护。

  FKRN12-12D系列压气式负荷开关可以分为负载电流和过载电流。

  本系列产品具有结构紧凑，设计合理，连锁可靠，绝缘水平高的特点；弹簧储能操动机构使分，合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。钟形绝缘罩下部有挡板，关闭后隔绝了带电部分，踢狗了环网柜的防护等级，采用铜钨合金的弧触关和梅花状主触头，使开关到点可靠，电寿命长。该系列产品维修容易，操作方便，运行可靠。

  本系列产品的设计和制造负荷下列标准：

  GB3804《3-63KV交流高压负荷开关》

  GB16926《交流高压负荷开关熔断器组合电器》

  GB1985《交流高压隔离开关和接地开关》

  IEC265《额定电压1KV以上52KV以下高压负荷开关》

  IEC420《交流高压负荷开关---熔断器组合电器》

  二、FKN12-12负荷开关正常使用环境

  1.周围空气温度不高于+40°c，不低于-25°c。

  2.海拔不超过1000m.

  3.相对湿度：日平均值不大于95％，月平均值不大于90％，

  4.周围空气盈不受腐蚀性或可燃性气体及水蒸气等明显污染。

  5.无经常性的剧烈振动。

  三、FKN12-12负荷开关工作原理及操作顺序

  1.手动操作：合闸：将操作手柄插进操作连锁部件的负荷开关主轴孔内，按面板提示方向旋转，主轴带动四连杆储能机构使合闸弹簧被压缩，当机构过死点时，脱扣装置的扣板解扣，在合闸弹簧的作用下，开关迅速合闸。

  分闸：反方向旋转操作手柄，主轴带动储能机构旋转，此时储能机构中的自锁装置被分闸杠杆解锁，在分闸弹簧的作用下，开关迅速分闸。

  手动机构也可以装上电磁分励脱扣器，分闸是接通电源即可。
