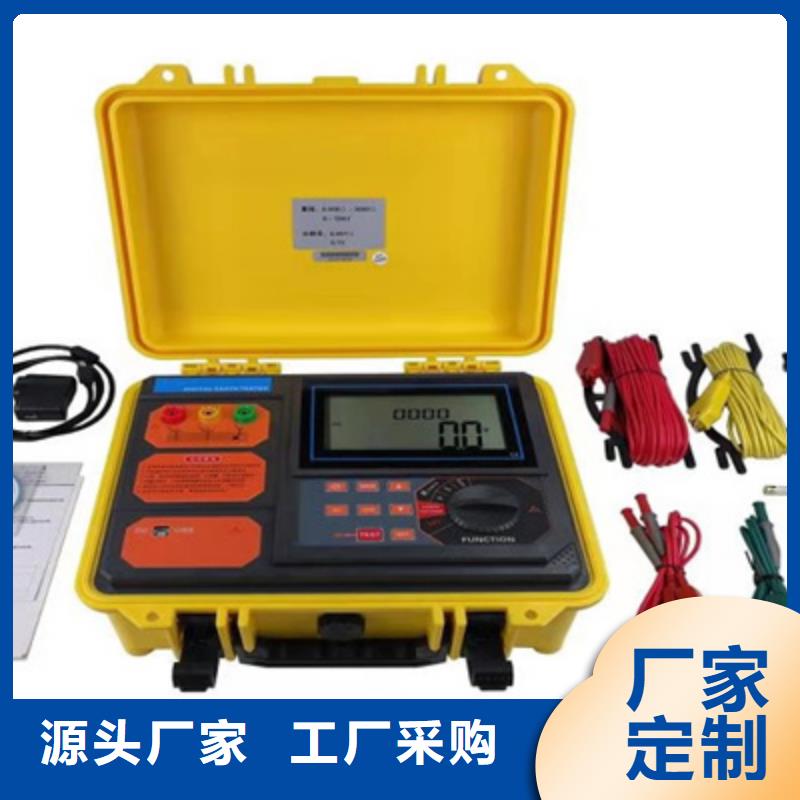

接地导通测试仪显示模式4位超大LCD显示，灰白屏背光测量指示测量中LED闪烁指示，LCD倒计数显示LCD尺寸108mm×65mm仪表尺寸长宽高：277.2mm×227.5mm×153mm测试线长红色5m，黑色5m各2条测量时间电阻测试：约3秒/次；电压测试：约2次/秒USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印 通 讯 线USB通讯线1条数据存储500组，“MEM”存储指示，显示“FULL”符号表示存储已满数据查阅数据查阅功能：“MR”符号显示溢出显示超量程溢出功能：“OL”符号显示报警功能测量值超过报警设定值时发出报警提示电池电压电池电量实时显示，电池电压低时提醒及时充电自动关机“APO”指示，开机15分钟后自动关机功耗待机: 30mA Max(背光关闭)开机开背光: 43mA Max测量：2A Max(背光关闭)质量仪表： 2397g(含电池)测试线：850g(含简易测试线)仪表箱：1200g工作温湿度-10℃～40℃；80％rh以下存放温湿度-20℃～60℃；70％rh以下过载保护C1-C2 P1-P2各端口间AC 280V/3秒绝缘电阻10MΩ以上(电路与外壳之间500V)耐压AC 3700V/rms(电路与外壳之间)电磁特性IEC61010-4-3，无线频率电磁场≤1V/m 适合污染等级2、JJG724-1991《直流数字式欧姆表检定规程》电流极负6. 功能按键7. DC充电座 8. USB接口9. 测试按键 10.开关机键 11. 鳄鱼夹 12. 测试线（红黑各2条） 六.操作方法1．开关机按“ON/OFF”键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足能保证测量的精度。电池电量减少时，电量指示条减少。3．等电位电阻精密测试测试时先去除被测物体表面的绝缘层、氧化层测量等电位电阻或者直流低阻时不能带电测试测试线与检测仪、被测物体间连接要可靠由于元件测试线发热会引起误差，建议每次测试时间间隔30秒，测量结果会更准确测试时检测仪显示OL符号，表示被测两点间等电位值超过量程，检查测试线接触情况，可能被测试两点间开路开机后

接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A,可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量
