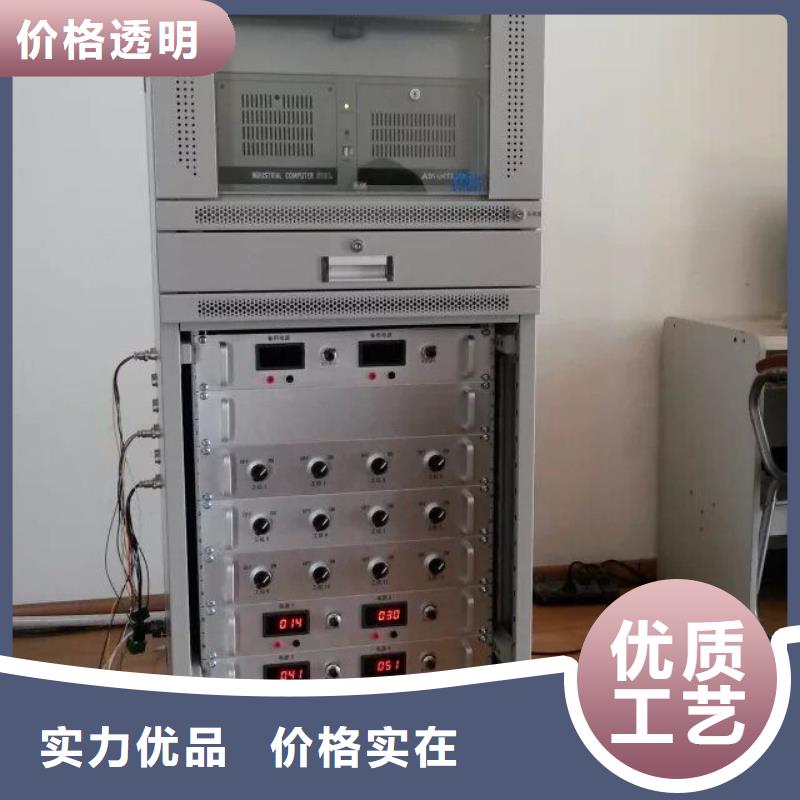

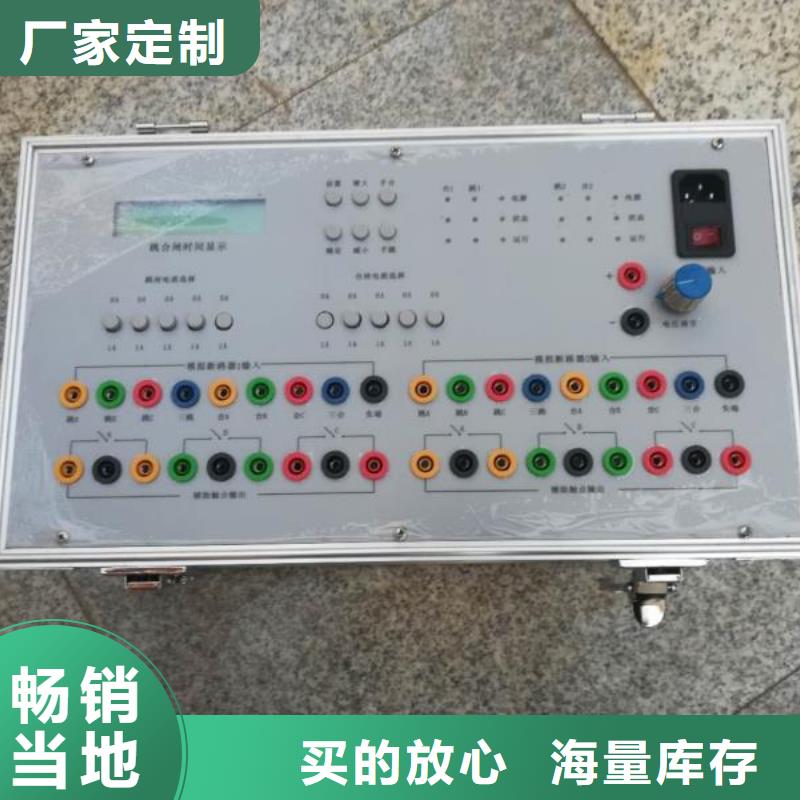

模拟断路器随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。以下就本公司生产的TH-12型微机型模拟断路器，对备用电源自动投入装置在实际试验进行简单的介绍。本装置的特点是具有A、B、C及D、E、F两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的PRS-102M微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。为了不影响一次设备的运行，做备自投试验时，应退出备自投出口压板，使用备自投装置出口继电器的其他空接点跳、合闸模拟断路器，并用表计监视出口压板变化情况。

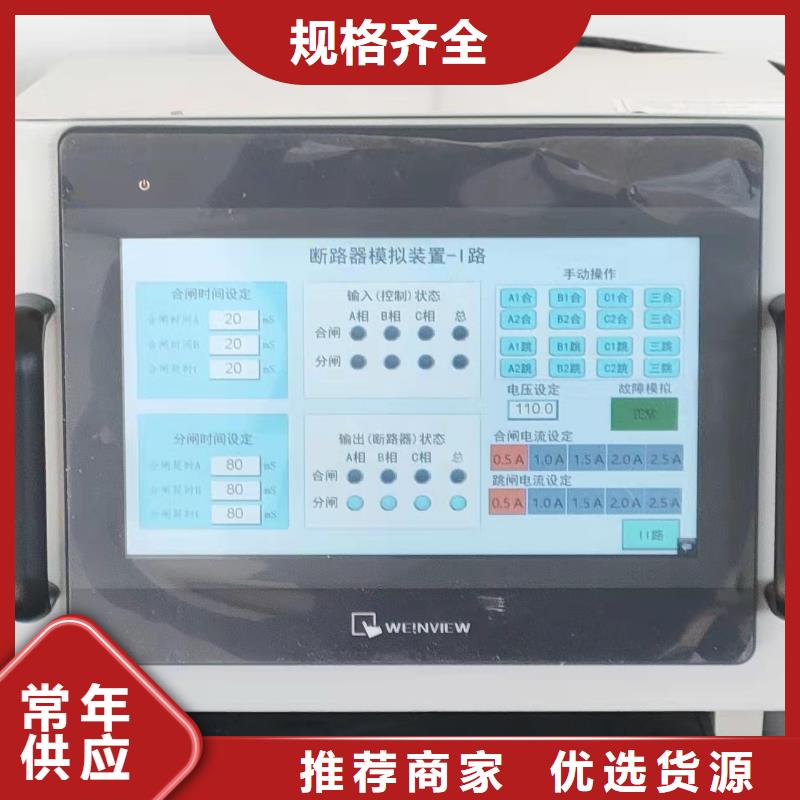

模拟断路器 二、技术参数?工作电源电压： AC 220V10％ 50Hz 工作电流小于0.5A。?跳、合闸操作电压：DC 220V或DC 110V。?跳、合闸时间：20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms。?合闸时间选择：40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20 ms）。?跳、合闸电流：跳闸电流选择：02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍。合闸电流选择：02(B/C) 0.5A、1.0A、1.5A、2.0A、2.5A。05(B/C) 1.0A、1.5A、2.0A、3.0A、4.0A、5.0A。 当输入跳合闸电流超过30％整定电流时，可靠动作；小于30％整定电流时，可靠不动。跳、合闸电流由跳、合闸时间控制自动切断。当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时，断路器模拟装置跳、合闸线圈中没有电流通过。?断路器失灵：当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。?开出量：接点容量： DC 220V /0.5A，AC 220V/ 5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相2对常开接点。手合、手跳接点：手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时,接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。?直流辅助电压源：幅值：直流220V、110V可切换。准确度：1％输出功率： 220V时输出功率大于330W，110V时输出功率大于220W。?尺寸和重量：
