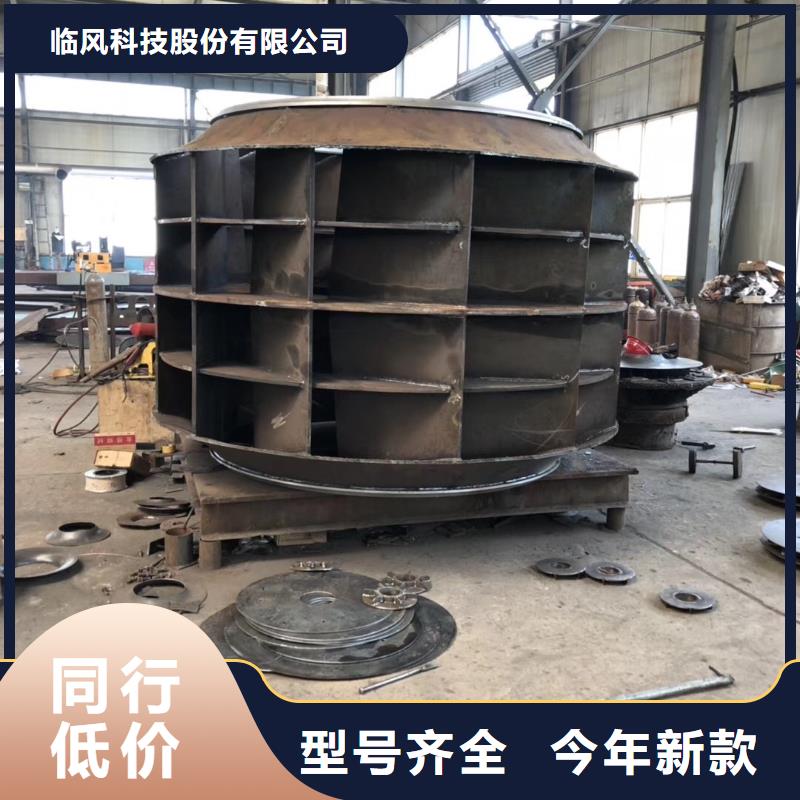

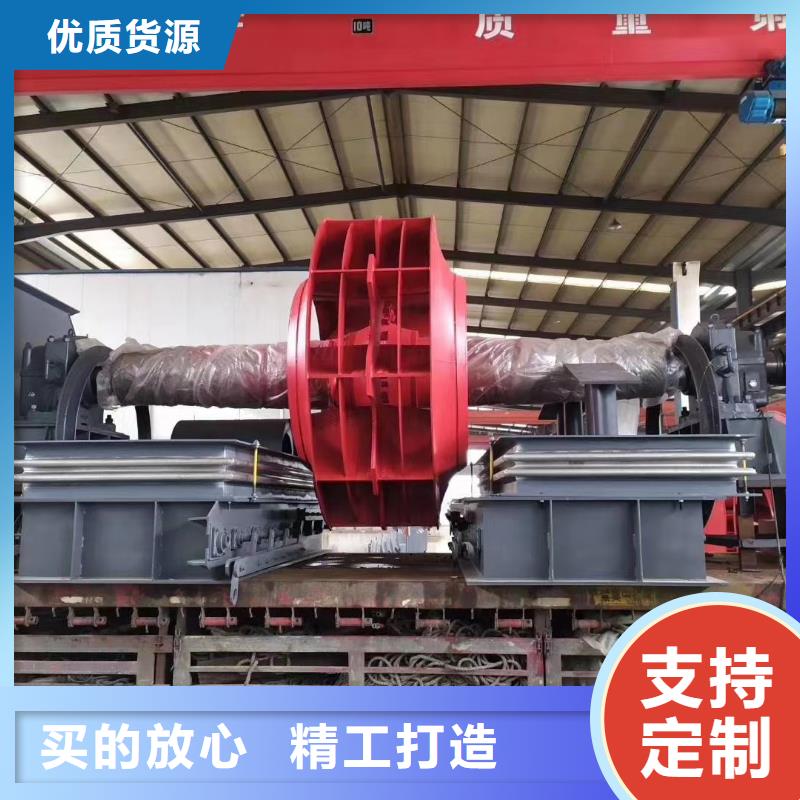

离心风机 4-68型离心通风机一般用于工厂及大型建筑的通风换气，既可用作输入气体，亦可用作输出气体，本风机可输送空气或其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体，且气体内不得有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超80℃。 型 式 本风机通常制成单吸入式，机号有：№ 2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。 风机可制成右旋或左旋两种型式，从电机一端正视，叶轮按顺时针方向旋转者称右旋风机，以“右”表示，反之，称左旋风机，以“左”表示。 风机的出口位置，以机壳的出风口角度表示，“左”、“右”均可制成0°、45°、90°、 135°、180°、225°共六种角度。 风机的传动方式分A、B、C、D四种，№ 2.8~5采用A式，以电机直联传动，风机的叶轮、机壳直接固定在电机轴和法兰盘上（电机用D2/T2型）；№ 6.3~12.5采用悬臂支承装置，又分为C式（皮带传动，皮带轮在轴承外侧）和D式（用联轴器联接传动）两种传动方式；№16、20则为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。 结 构 特 征 4-68型风机的 № 2.8A~5A主要由叶轮、机壳、进风口等部分配电机直联组成。 № 6.3~20除上述部分外还有传动部分： 叶 轮 — 由12片后倾机翼形叶片焊接于弧锥型轮盖与平板 中间，均用钢板制造，并经静动平衡校正和超速运转实验，空气性能良好，效率高，运转平稳。 机 壳 — 机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2.8~5机壳作成整体，不能拆开，№16B、20B机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接，以便维修时可垂直吊出转子。 进风口 — 作成收敛式流线型整体结构，用螺栓固定于风机入口一侧。 传动组 — 由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由优质钢加工制作。№ 6.3~12.5四个机号，轴承箱整体结构，且装有温度计和油标，№16B、20B两个机号风机用二只并列轴承座，在轴承座上装有温度计，采用轴承润滑脂润滑。 山东临风科技股份 孙成利
