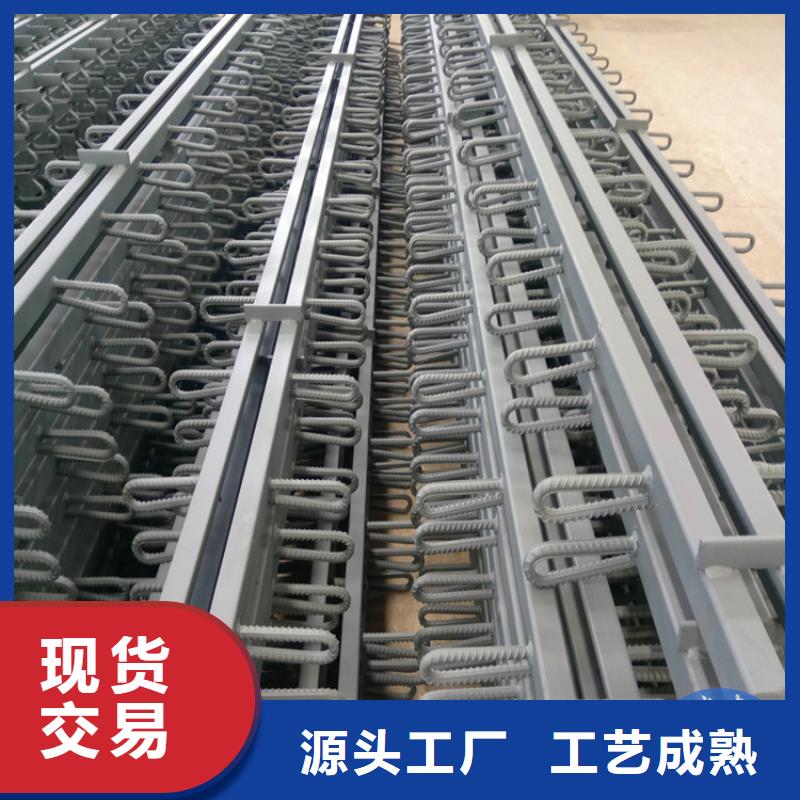

D160型桥梁伸缩缝验货合格

桥梁伸缩缝的伸缩量不是固定的，受外界因素的影响。那么影响桥梁伸缩缝伸缩量的基本因素一般有：温度变化是影响伸缩量的主要因素。由于我国幅员广大，温差悬殊、变差幅度各地不一，兹下列数据供设计参考使用，由于温度使桥梁内部温度分布不均匀会引起大跨径桥梁端部产生角变位，一般跨径比值较小。
可不予考虑；大跨径桥梁。设计时应予考虑。混凝土的徐变和收缩钢筋混凝土桥及预应力混凝土桥需考虑其徐变及收缩。徐变量按梁在预应力作用下的弹性变形乘以徐变系数￠＝2求得。收缩量以温度下降20℃来换算。应当考虑安装时混凝土的徐变和收缩已完成的部分，为此应将全部徐变和收缩量乘以折减系数？各种荷重所引起的桥梁挠度、活载、恒载等会使桥梁端部发生角变位。
而使伸缩装置产生垂直、水平及角变位。如果梁比较高，且伴有振动的情况，应格外注意。梁的刚度和梁端位移、挠度的关系如表3.由于加宽桥面而要设置纵向伸缩装置时，由于跨中挠度较大，还应注意在振动时变位随变化的相位差。地震影响使构造物发生变位地震对伸缩装置的变位影响比较复杂，目前还难以把握。
在设计伸缩装置时一般不予考虑;但如有可靠资料能算出地震对桥梁墩台的下沉、回转、水平移动及倾斜量时，在设计时给以考虑当然更好。纵坡对变位的影响纵坡较大的桥，通常施工时把活动支座作成水平的，因而在支座位移时在路面产生了一个垂直差（d），其值为水平位移乘以纵坡（tg），在变位较小的情况下可不予考虑。
但对组合钢桥变位大且纵坡也大的情况下，设计伸缩装置的形式就应认真对待。斜桥及曲线桥的变位斜桥及曲线桥在发生支承移动方向的变位L时，便有在桥端线方向的变位S及垂直于桥端线方向的变位d：d＝LsinS＝Lcos式中:-倾斜角；L-伸缩量。把沿支座移动方向的位移L称作伸缩缝，把垂直于桥梁线的位移d称作梁端伸缩缝。

板式橡胶桥梁伸缩缝施工的方法多种多样，大致步骤如下。（1）安装准备检查梁端缝隙及预埋件情况，清理梁端、顶面，梁端不平齐处应子以修整，以便设置两端模板，梁体顶面用水冲洗十净（2）立两端模板、样板两端模板中间用硬质泡沫塑料板挤紧，其顶部与安置橡胶板的设计底面高程平行，严格检查有无漏浆的缝隙。
并及时进行处理垫补，以保证板式橡胶伸缩缝隙内无混凝土灌人，防止影响梁体的水平位移。样板按算定的安装定位值制作，并在两侧螺栓中心处钻孔，将M18锚固螺栓放入样板孔内固定，根据设计要求样板孔与预理钢筋点焊定位。螺栓之间的偏差应小于lmm，并不得有累积偏差，出现样板面高程应与桥面设计标高－致。
同时焊接好加强角钢等结构件，全部校准后，方可焊实（3）浇筑混凝土即浇筑伸缩装置底部的混凝土，同时浇筑两侧500mm范围内的混凝土过渡段，混凝土强度等级不应低于C40，浇筑时需振捣密实，以防结构中有空洞和夹灰现象，影响伸缩装置的使用寿命（4）拆除样板及两端模板待混凝土初凝后，将样板取出。
再将两端模板中间的硬质泡沫塑料板凿除，用强度等级较高的砂浆找平，安装橡胶板部位。（5）安装橡胶板式伸缩缝待混凝土干燥后，在安装平面涂布防水密封胶，并按定位值将橡胶板进行预压缩，螺孔对准预埋螺栓就位。逐个拧紧螺母，注意在螺栓上垫放腰圆垫圈与弹簧垫圈，然后在螺栓孔内注人适量防水胶， 加螺母盖与橡胶板平齐。
