以下是:直流电阻测试仪-发货快的图文介绍

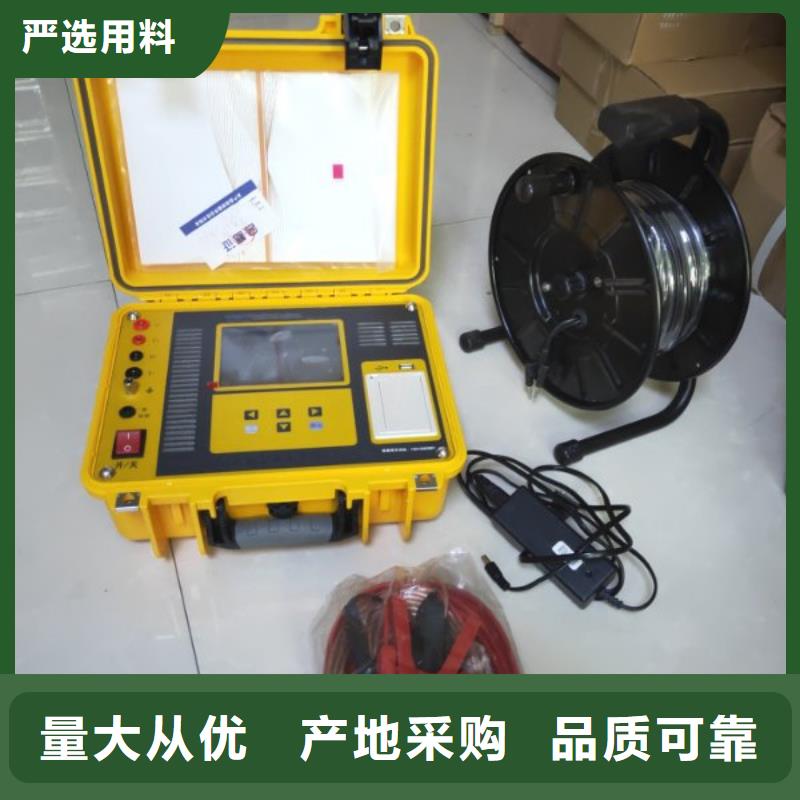

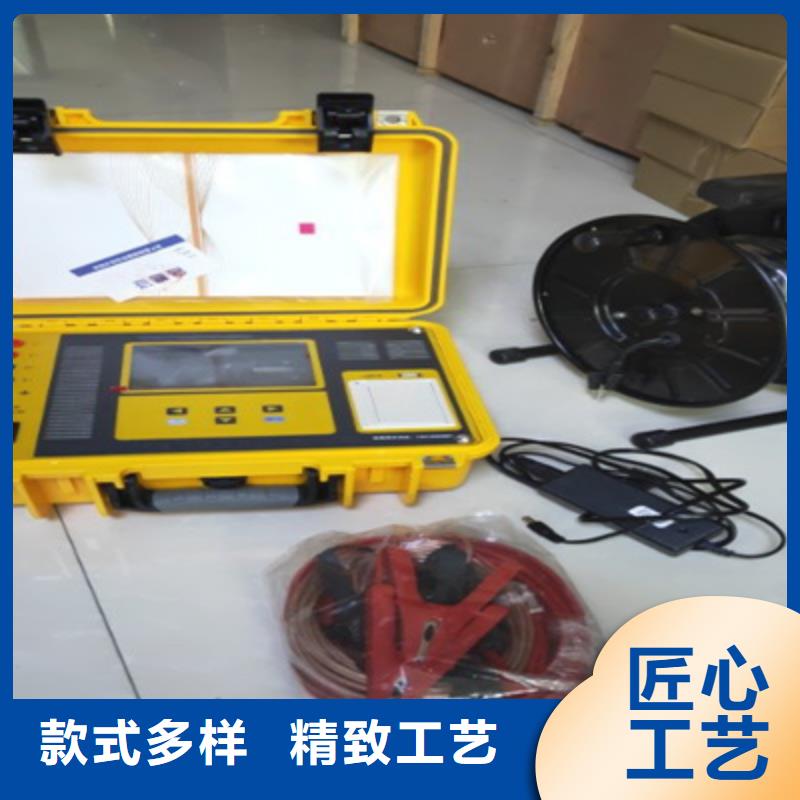

接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障,依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量,仪器分辨率不大于1mΩ,准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试,结果准确可靠,且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻,断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻,建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

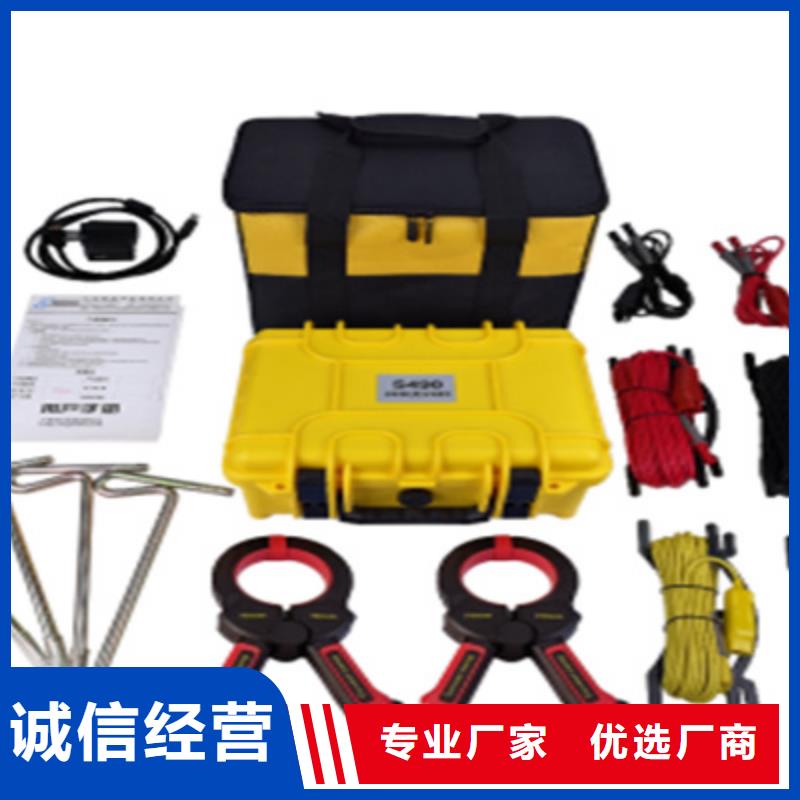

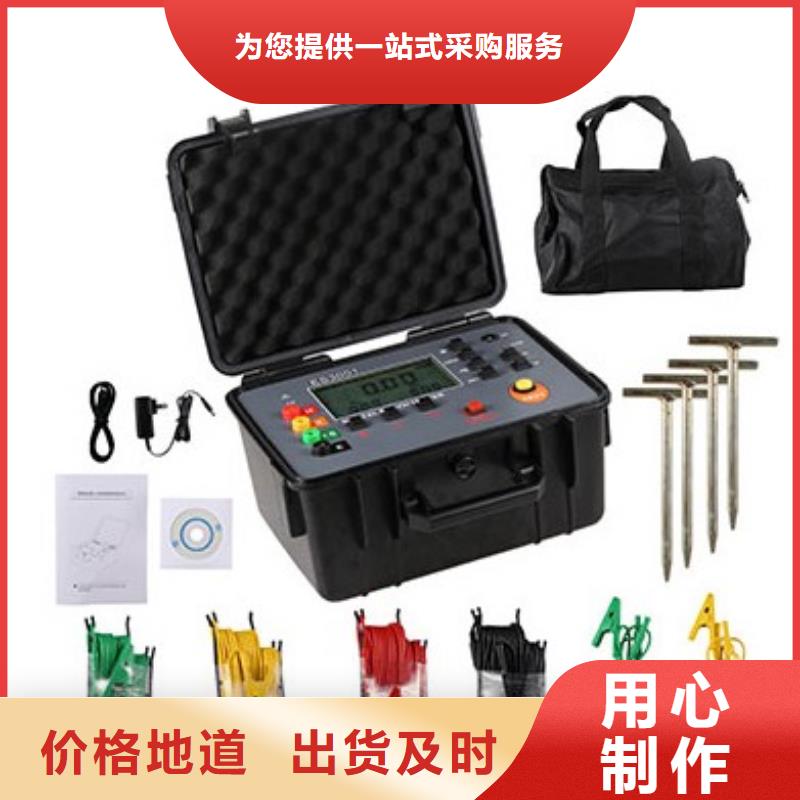

接地导通测试仪大地网电阻测量仪仪器概述目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题 。大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流10A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。



接地导通测试仪设置完成后,长按“”键开始测试。单次测试模式下,测试开始时,显示“充电中…”,充电至指定电流值时开始测试,显示“正在测试…”,在测试完成后显示测试的电阻值,若被测试电阻超量程上限时显示“--OL--”。连续测试模式下,长按“”开始测试,此模式下仪器实时显示测量的电阻值和电流值,等待显示的电阻值稳定之后,短按“”可停止测试并保存数据。若接线不良,则显示“接线不良”提示。在测试电感较大的电阻时(例如变压器绕组),测试完成后会有蜂鸣响提示,表示正在放电,注意需在放电完成后方可进行下一次测试。测试过程中若需中断测试,可短按“”键中断,仪表会停止测试并立即开始放电,等待放电结束即可开始下一次测试。(仪表在测试普通电阻时没有蜂鸣器放电提示,用户只需在有示值显示后5秒左右再测试即可。)(3)自检用户可用随仪器配备的自检电阻进行仪器自检测试,若仪表测试的电阻阻值与标准电阻阻值误差在0.1%范围内即表示仪表直流电阻测试功能正常。(4)仪器的保护措施为了保护操作人员和仪器设备的,本仪表具备输入过流保护,输出过流保护,仪器高温保护,测试负载放电保护,电池电量低等几种保护措施。五. 电池管理长时间不使用仪表时,请每2个月给电池充电一次。电池电量低时,请及时充电。电池过充或过放均会损坏电池。必须使用标配的充电器充电。1.电池出现无格指示代表电池电量几乎耗尽,显示“”符号,仪表将自动关机。此时请尽快使用充电器充电,以维护电池,若电池过度放电有可能造成电池性损坏。2.按“”键0.5秒检查仪表能否正常开机,若仍不能开机,请联系厂家处理。3.若需更换电池,请联系厂家处理。六. 装箱单仪器1台测试线(黑色线长10米;红色线长50米)2条(红、黑各1条)自检电阻1个电源线1条打印纸1卷充电器1个(25.2V 3A)附件工具箱1个保险丝4个(3A、30A各2个)接地线1条RS232数据线1条用户手册/保修卡/合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改,将不再另行通知。




本公司技术力量雄厚,生产设备齐全、检测手段完善,主要产品有 微机继电保护测试仪。公司拥有完整、科学的质量管理体系,坚持“质量图生存,诚信赢声誉,创新求发展”的经营理念愿以优良产品,良好的服务真诚期待国内国际朋友的光临合作!公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。杨经理18762195566
