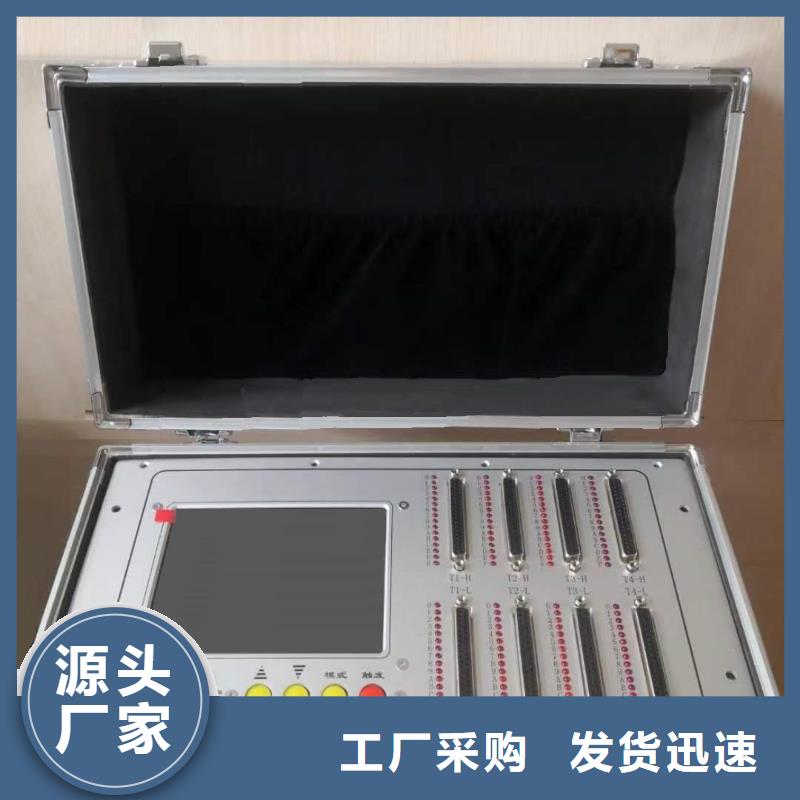

SOE测试仪录波仪用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、测试操作步骤1、测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、脉宽、间隔、次数等参数。3、试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

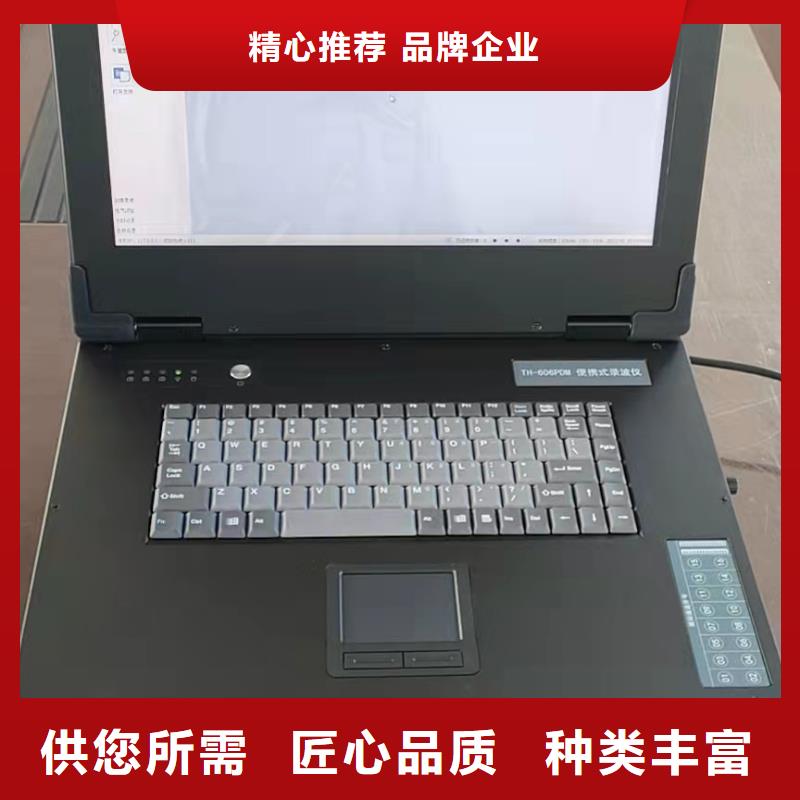

录波仪软件操作3.1 仪器启动与关闭在开启仪器电源之前，首先连接仪器主机箱和通信终端之间的连接电缆，仪器的电源开关和插座在仪器主机箱右侧，电源附件的保险管型号为0.5A。仪器的主机和操作终端都过主机电源系统供电。关闭仪器时，首先使用软件界面上的关闭系统，将仪器的所有软件系统关闭，然后待仪器界面提示：It is now safe to turn off your computer时，将主机箱右侧的电源开关切断3.2 仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”+“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“>”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。
