以下是:断路器模拟装置厂家-质量可靠的产品参数
| 产品参数 |
|---|
| 产品价格 | 555/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 4 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 5 |
|---|
| 工作温度 | 45 |
|---|
以下是:断路器模拟装置厂家-质量可靠的图文视频
断路器模拟装置厂家-质量可靠_天正华意电气设备(红河市分公司),固定电话:18762195566,移动电话:18762195566,联系人:杨经理,QQ:805146545,平度市平安路2号 发货到 云南省 昆明市、玉溪市、丽江市、普洱市、曲靖市、保山市、昭通市、临沧市、文山市、西双版纳市、红河市、大理市、德宏市、楚雄市、怒江市、迪庆市 个旧市、开远市、蒙自市、建水县、石屏县、弥勒市、泸西县、元阳县。 云南省,红河哈尼族彝族自治州 红河州被列为第二批新型城镇化综合试点地区。2019年12月，民委命名红河哈尼族彝族自治州为“全国民族团结进步示范州”。2022年，红河哈尼族彝族自治州实现生产总值（GDP）2863.08亿元，同比增长2.1%。
想要深入了解断路器模拟装置厂家-质量可靠产品？点击视频，让视觉与听觉共同为您展现一个比文字更丰富的世界。
以下是:断路器模拟装置厂家-质量可靠的图文介绍
产品细节图

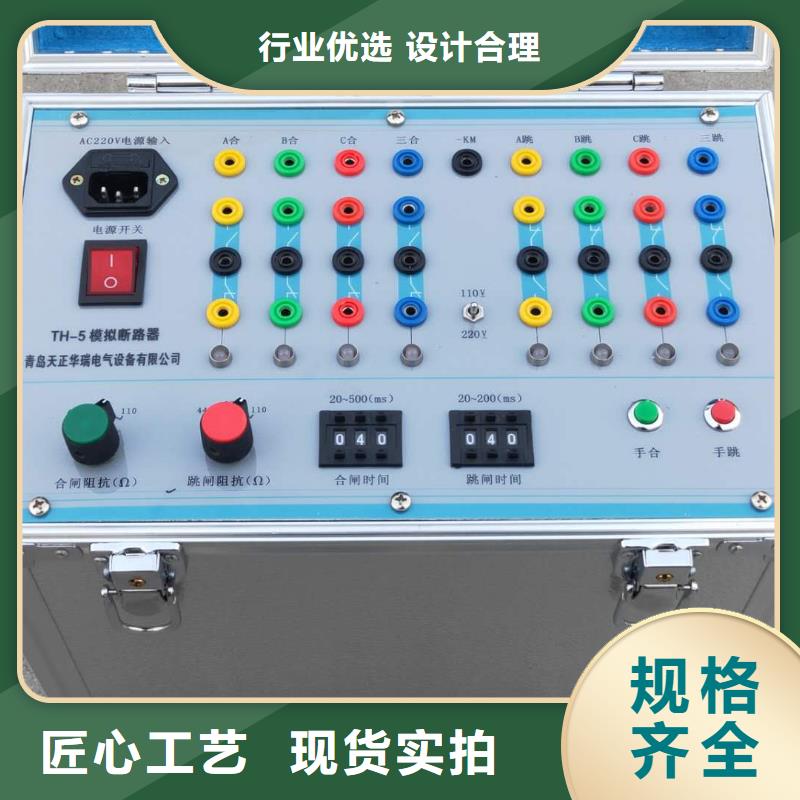

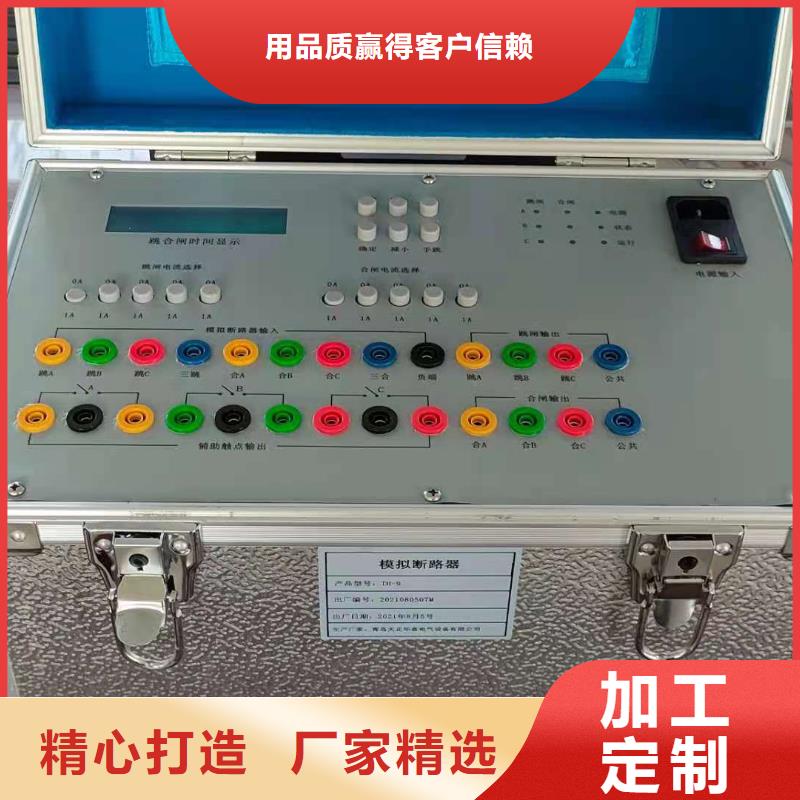

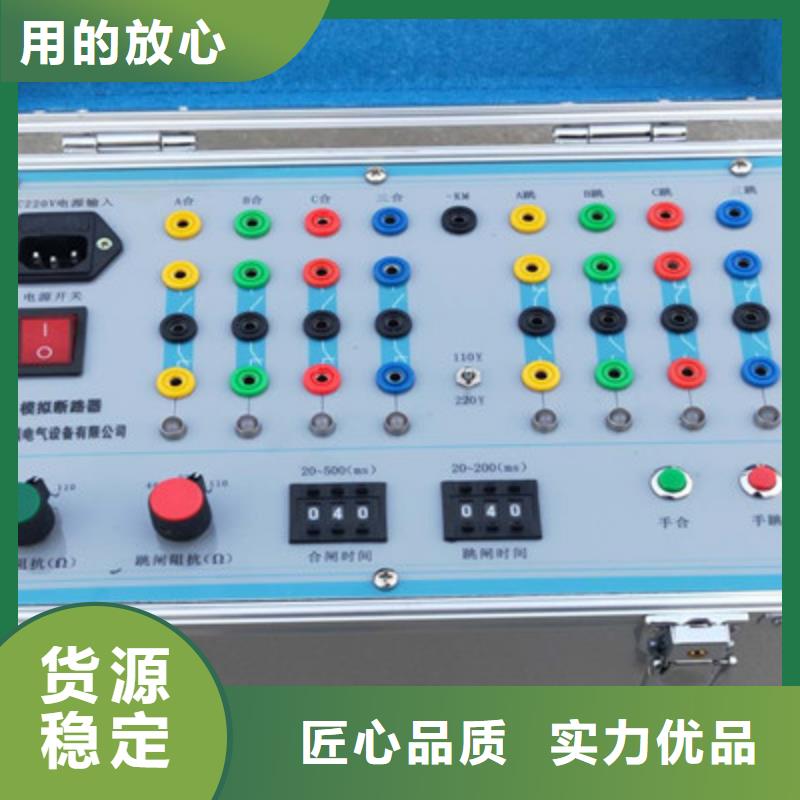

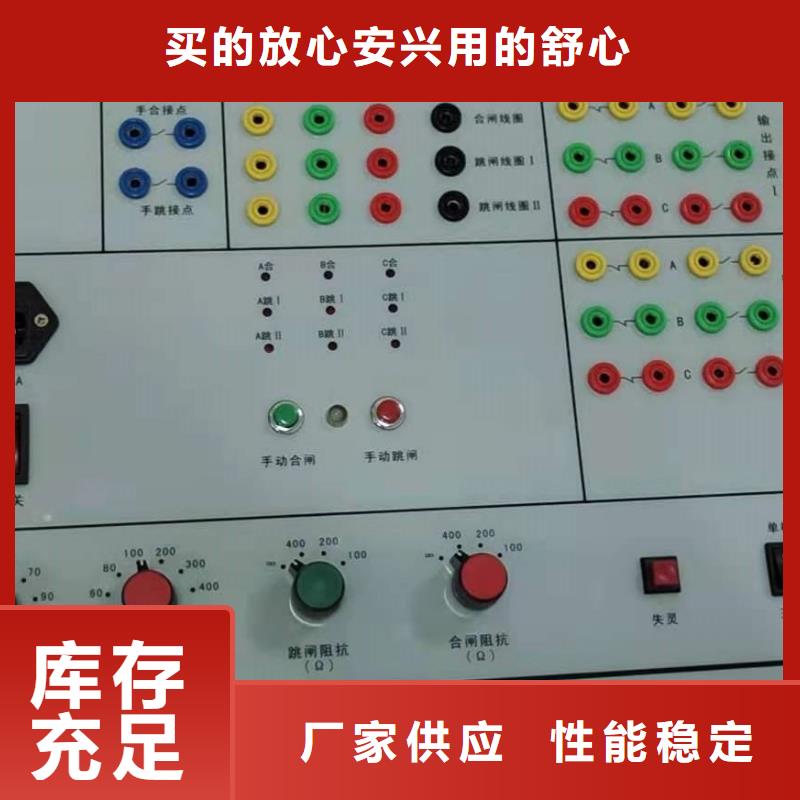

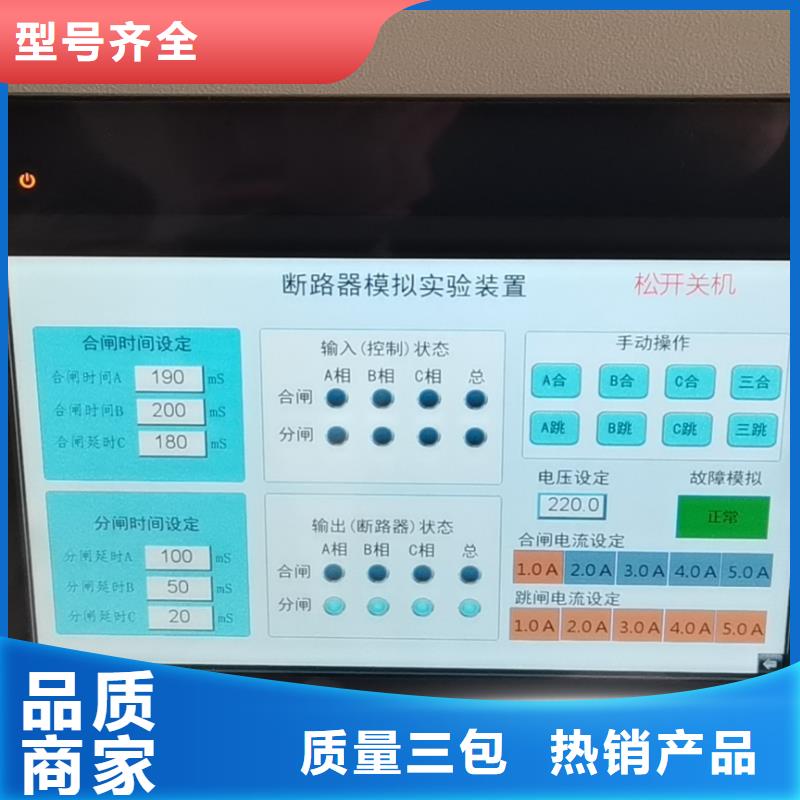

模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
模拟断路器 在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用模拟断路器装置测试的距离保护整组试验（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。3、举例说明 模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。
公司实力
天正华意电气设备(红河市分公司)作为中国【微机继电保护测试仪】市场的企业，“本着“服务至上，拒绝假货，打造品牌”的经营理念,坚持以“技术”做为企业竞争力，以“服务”作为企业的生命力。不断从国内外各界引进【微机继电保护测试仪】相关的新技术和新产品，不断的寻求和优化【微机继电保护测试仪】解决方案。追求更完美的组合。帮助客户和合作伙伴取的更卓越的成功。
选购断路器模拟装置厂家-质量可靠来云南省红河市找天正华意电气设备(红河市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-18762195566,{QQ:805146545},地址:[平度市平安路2号]。
