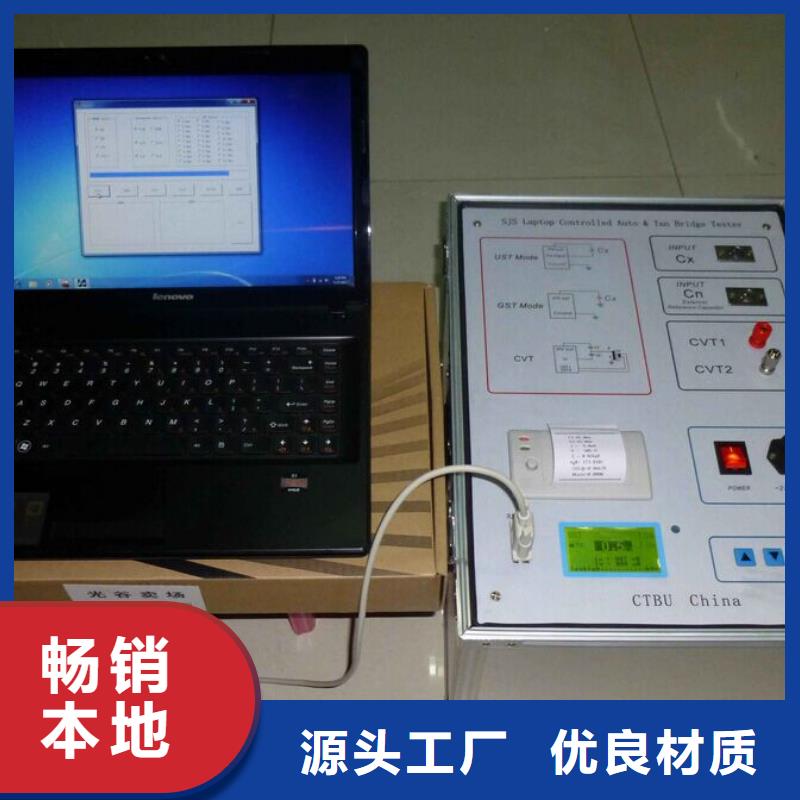

智能介损测试仪

介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键,则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.5,1.0,1.5,2.0,2.5……9.5～10KV间调整电压。

介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。
