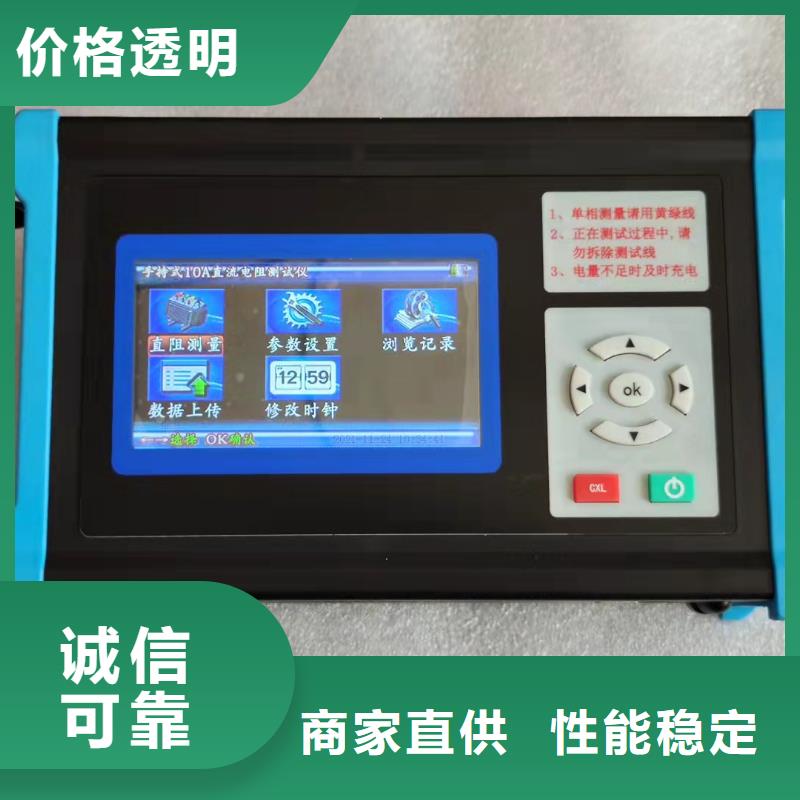

直流电阻测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。测试电流：选择测试电流档位。

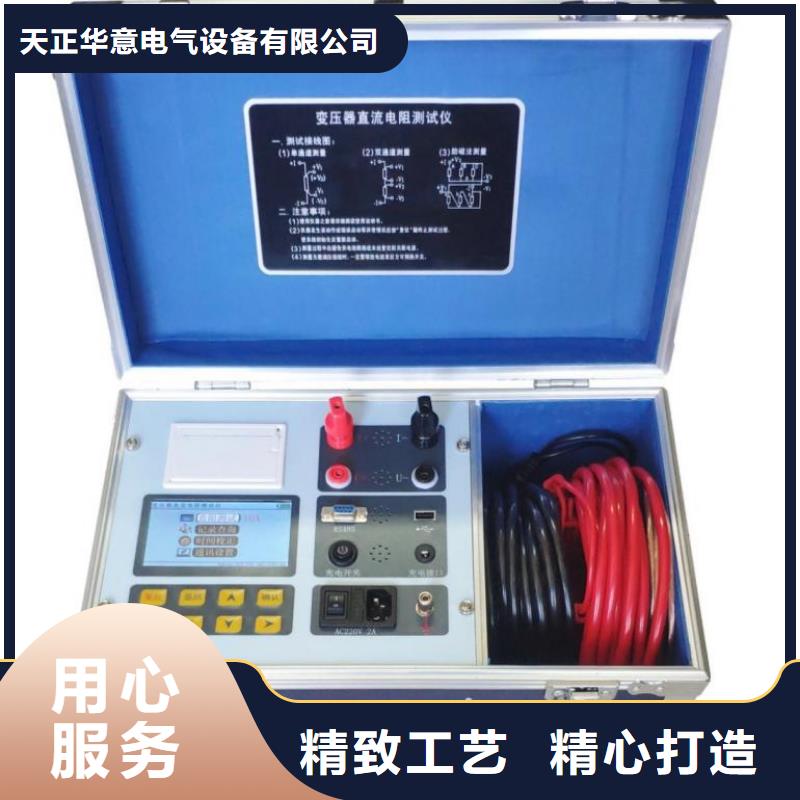

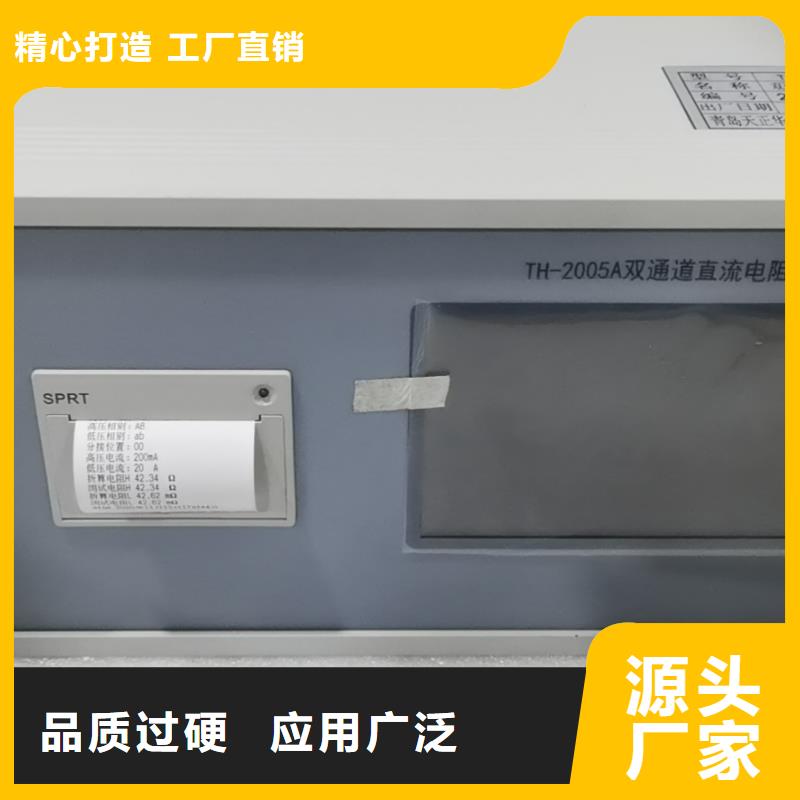

直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示初始界面，如下图：◆选择电流：按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。其中，R为实测电阻，Rt为折算电阻。测试结果稳定后，仪器自动保存测试数据。（折算温度请参考本说明书：六、3 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，放电报警声响起。等放电报警声结束后，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）3、温度设置：按循环键，将光标移至选择设置，如下图：此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出至初始界面。5、数据查询在开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询数据界面。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。6、数据导出插上U盘，按循环键将光标移动到选择设置，按选择键，将当前选项切换至导出。按确认键，仪器中存储的测试结果将导出至U盘。U盘中会出现一个“直阻.TXT”的文件，在电脑上打开该文件，显示内容如下：七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。
