以下是:断路器模拟装置厂家-质量可靠的产品参数
产品参数 |
---|
产品价格 | 555/台 |
---|
发货期限 | 1 |
---|
供货总量 | 1000 |
---|
运费说明 | 含运费 |
---|
小起订 | 1 |
---|
质量等级 | 0.05 |
---|
是否厂家 | 是 |
---|
产品材质 | 铜 |
---|
产品品牌 | 青岛天正华意电气 |
---|
产品规格 | 158 |
---|
发货城市 | 青岛 |
---|
产品产地 | 青岛 |
---|
加工定制 | 是 |
---|
产品型号 | TH |
---|
可售卖地 | 全国 |
---|
产品重量 | 4 |
---|
产品颜色 | 白 |
---|
质保时间 | 三年 |
---|
外形尺寸 | 158 |
---|
适用领域 | 电气电力 |
---|
质量认证 | 9000 |
---|
产品功率 | 5 |
---|
工作温度 | 45 |
以下是:断路器模拟装置厂家-质量可靠的图文视频
在云南省红河市采买断路器模拟装置厂家-质量可靠到天正华意电气设备(红河市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-18762195566,QQ:805146545,地址:《平度市平安路2号》。 云南省,红河哈尼族彝族自治州 红河州被列为第二批新型城镇化综合试点地区。2019年12月,民委命名红河哈尼族彝族自治州为“全国民族团结进步示范州”。2022年,红河哈尼族彝族自治州实现生产总值(GDP)2863.08亿元,同比增长2.1%。
为了给您提供更的断路器模拟装置厂家-质量可靠产品信息,我们上传了的产品视频。请花几分钟时间观看,您会发现更多惊喜。
以下是:断路器模拟装置厂家-质量可靠的图文介绍
天正华意电气设备(红河市分公司)位于平度市平安路2号,公司主要生产 微机继电保护测试仪。二十多年来,公司一贯坚持以质量树信誉,以创新求发展,努力为各户提供优质的产品,的服务,客户的需求就是公司发展的直接动力。现在我们将以顾客为关注焦点,坚持“以可持续发展为导向,创新求实;以满足客户为永远追求,信誉至上”的企业宗旨,开拓创新,在合作中不断进取,与时俱进,加强改进,开创更加辉煌的明天。公司坚持“质量至上、信誉至上、用户至上”的经营理念,严格按照质量管理体系标准要求组织生产,质量稳定可靠。

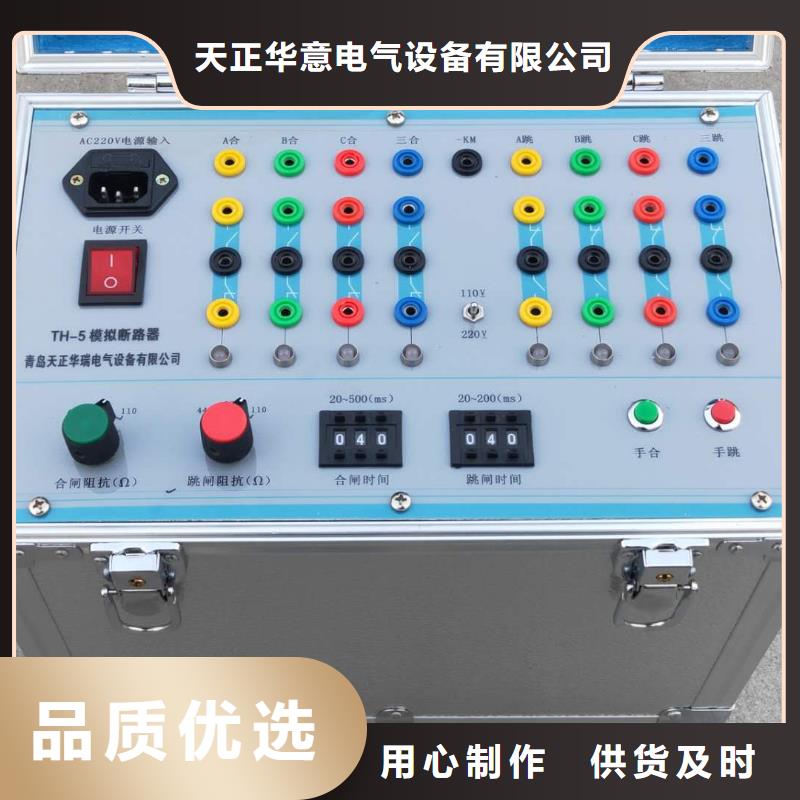

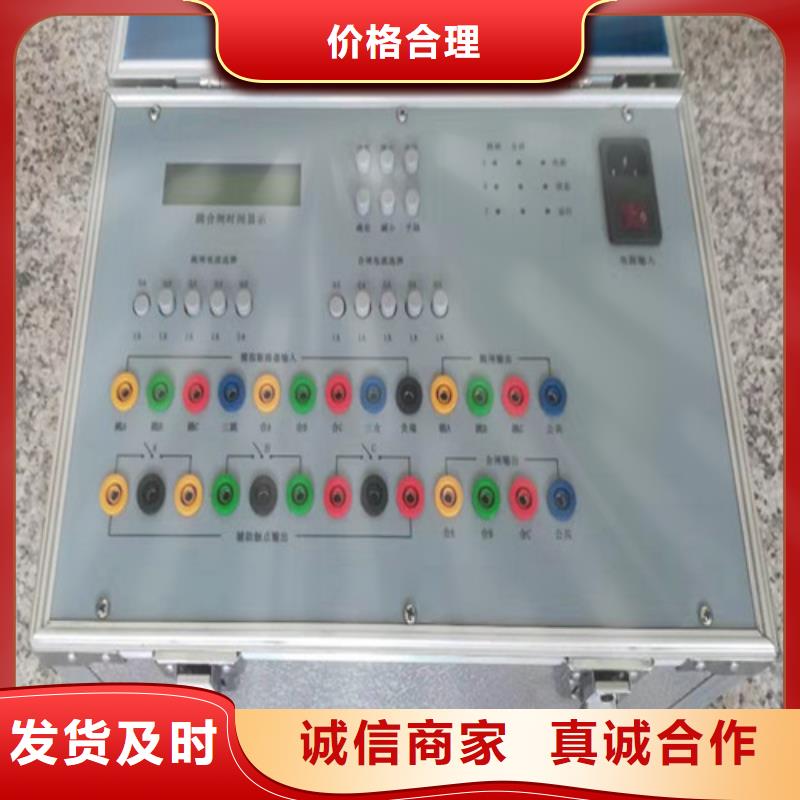

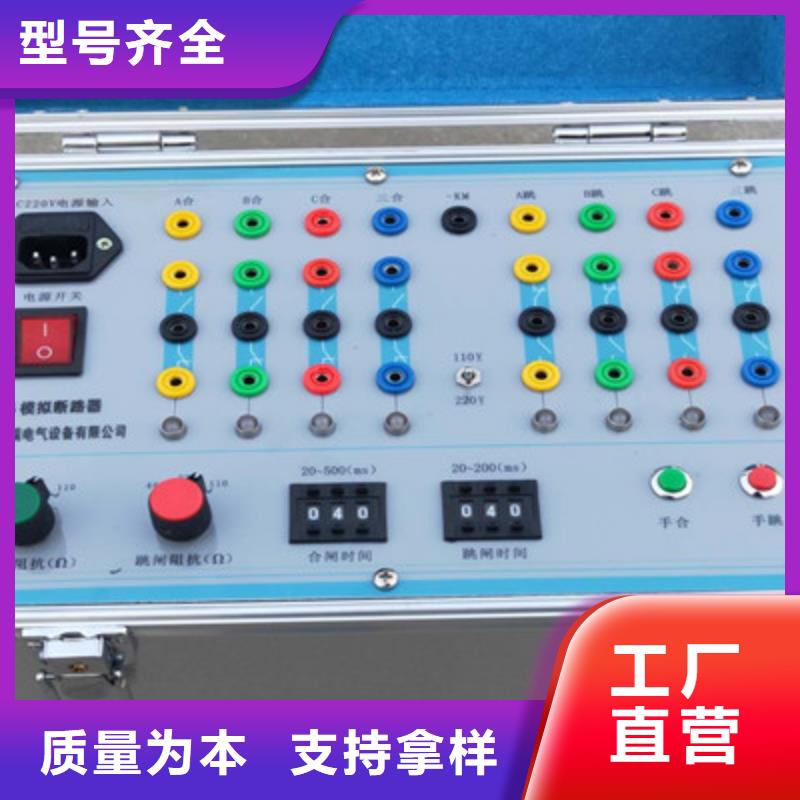

模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择,当断路器为分相动作方式时,应选择“单跳”方式,可进行单重及综重试验,跳、合闸电流应按相分别接入;当断路器为三相动作方式时,应选择“三跳”方式,可以进行三重试验,也可以选择单跳方式,将每一相作为一个单台三相断路器使用,三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路,两回路功能完全相同。当任意一回路有跳合电流时,断路器模拟装置就可以从合闸状态切换为跳闸状态,相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流,应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流,可将跳闸电流接入任意跳闸回路,也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应,每相有一对常开一对常闭接点,接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应,每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是,输出接点Ⅰ与输出接点Ⅱ动作是相互独立的,例如当只有跳闸Ⅰ回路有跳闸电流时,输出接点Ⅰ状态翻转(对应跳闸后状态),输出接点Ⅱ并不翻转,当跳闸Ⅰ、Ⅱ同时有电流时,输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。

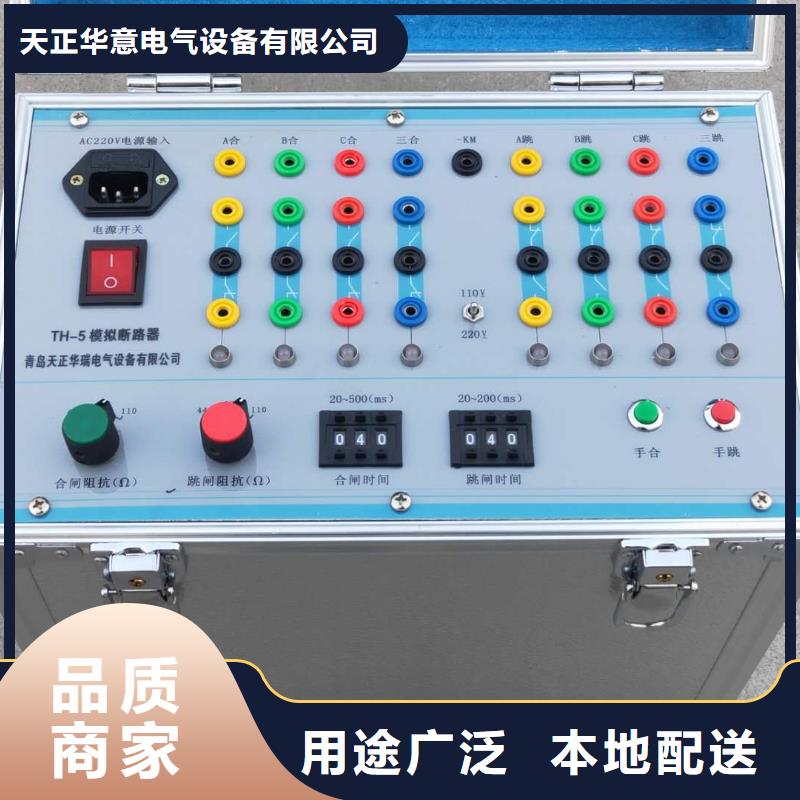

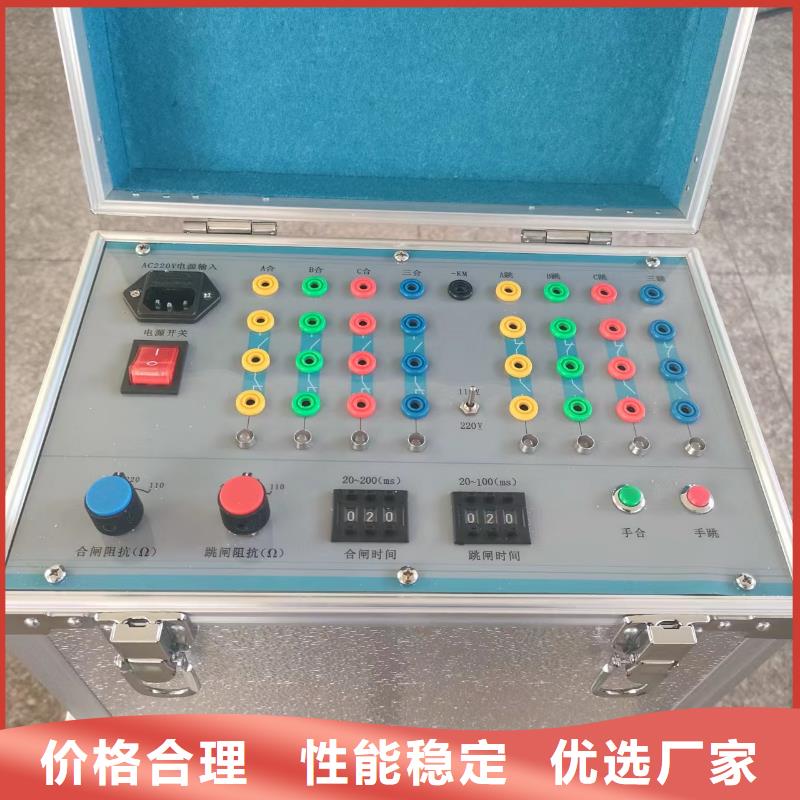

模拟断路器使用说明1、装置通电—— 接入220V交流工作电源,合电源开关,几秒钟后,断路器模拟装置处于跳闸状态,面板上的三相跳闸位置灯(绿灯)亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮,断路器模拟装置合闸,三相合闸位置灯(红灯)亮,“手动跳合指示”红灯亮,“手合接点”闭合并自保持,“手合接点”可以模拟控制开关“合闸后”状态,用于做不对应启动重合闸试验。按下“手动跳闸”按钮,断路器模拟装置跳闸,三相跳闸位置灯(绿灯)亮,“手动跳合指示”红灯灭,“手合接点”断开,“手跳接点”闭合;释放“手动跳闸”按钮时,“手跳接点”延时60mS断开(手动跳闸指示灯指示手动跳闸接点的状态,绿灯亮时接点闭合)。“手跳接点”可以模拟断路器控制开关的“手跳状态”,用于重合闸装置的手跳放电试验。3、保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路,实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整旋钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择,当断路器为分相动作方式时,应选择“单跳”方式,可进行单重及综重试验,跳、合闸电流应按相分别接入;当断路器为三相动作方式时,应选择“三跳”方式,可以进行三重试验,跳、合闸电流可接入任意相。

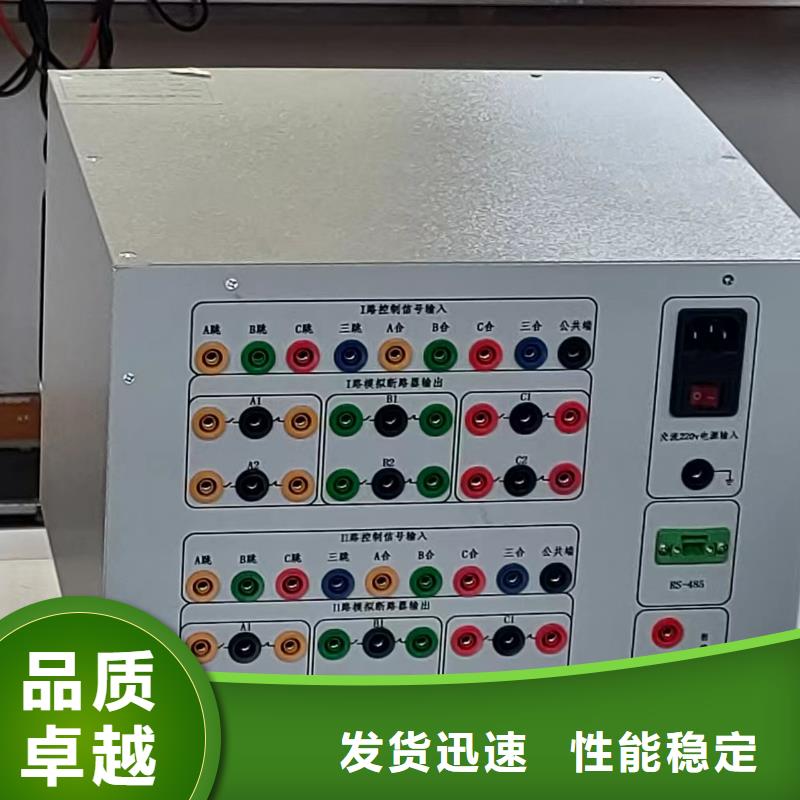

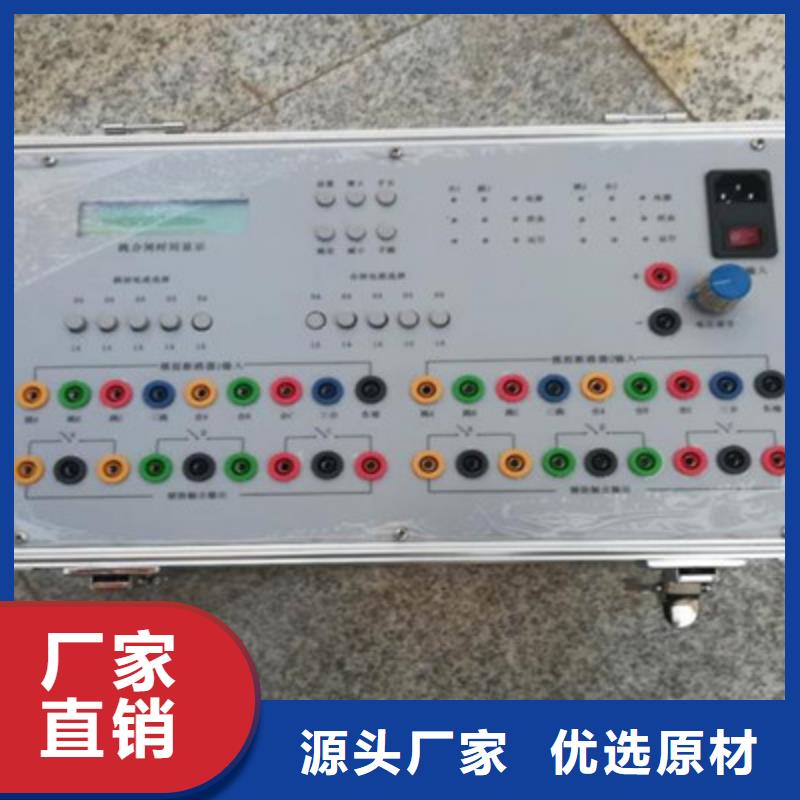

模拟断路器 产品特点及用途断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造,跳闸线圈按独立的双回路设计,可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为,适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用,作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备,动作准确、可靠、动作次数不受限制, 可以大大提高试验的正确性与完整性,限度地降低实际断路器的动作次数、提高使用寿命,是继电保护试验工作的重要配套设备。断路器模拟装置原理与结构基本相同,仅仅是跳合闸电流值不同断路器模拟装置外形结构为便携式,适用于现场试验使用。断路器模拟装置同样为便携式,增加了220V/110V直流辅助电压源。断路器模拟装置外形结构为面板安装式,面板尺寸按 19 英寸3U机箱设计,可与数字仿真系统、数字试验室等设备配套使用。



在云南省红河市采购断路器模拟装置厂家-质量可靠请认准天正华意电气设备(红河市分公司),品质保证让您买得放心,用得安心,厂家直销,减少中间环节,让您购买到更加实惠、更加可靠的产品。(联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号)。
