录波仪故障启动方式模拟量：突变、过量、欠量开关量：变位（闭合、断开）6.故障记录容量1GB7.通讯串行口：1个RS-232C端口， 通讯波特率115200bps。使用专用串口通讯电缆（5芯）网络：1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率：640×4809.机箱尺寸（mm）448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时，应注意确认端子标记；接线错误可以损坏仪器。以下几点应特别注意：3.3.1接线前，确认模拟通道的输入阻抗用万用表电阻档，检查录波仪输入通道内阻：交流电流(AC10A) 通道，内阻 80kΩ直流电压通道，内阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流电压接线录波仪的交流电压通道，是每路独立的，即通道内部没有连线。接线时，应按被测信号的要求接线Ｙ接线 接线

录波仪试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。用户可以选择导出文件的类型，可选的项目包括：“试验文件”，“WORD报告文件”，“EXCEL数据文件”和“JPG图形文件”，选择要导出的文件类型后，软件会列出仪器当前所存储的所有试验文件，插上U盘，然后选择要导出的文件，则该文件会自动导出至U盘的WorkData文件目录下。注意：在该界面中点击清空存储器是指清空所插入的U盘WorkData下的所有文件。图11 数据导出3.8 数据保存与读取试验完成后点击软件主界面的保存按钮，则当前的试验数据会被保存至仪器，保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面，选择要读取的历史试验，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。

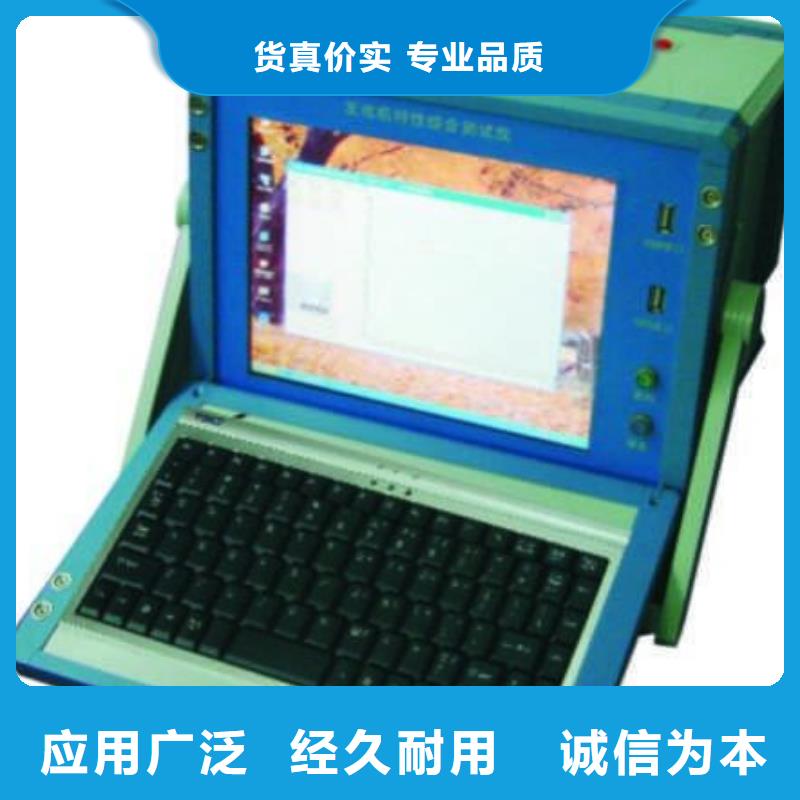

录波仪便携式故障录波器是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。TH-608CDM便携式故障录波器是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与TH-608CDM便携式故障录波器相同的软件界面，可经由局域网与TH-608CDM便携式故障录波器连接，实现仪器功能的远程扩展，具备与本机基本相同的功能，包括监测、录波、试验、设置等等。主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：TH-608CDM便携式故障录波器接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。
