我们的供应高压跌落式熔断器RW12-36/100A陶瓷熔断器视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。

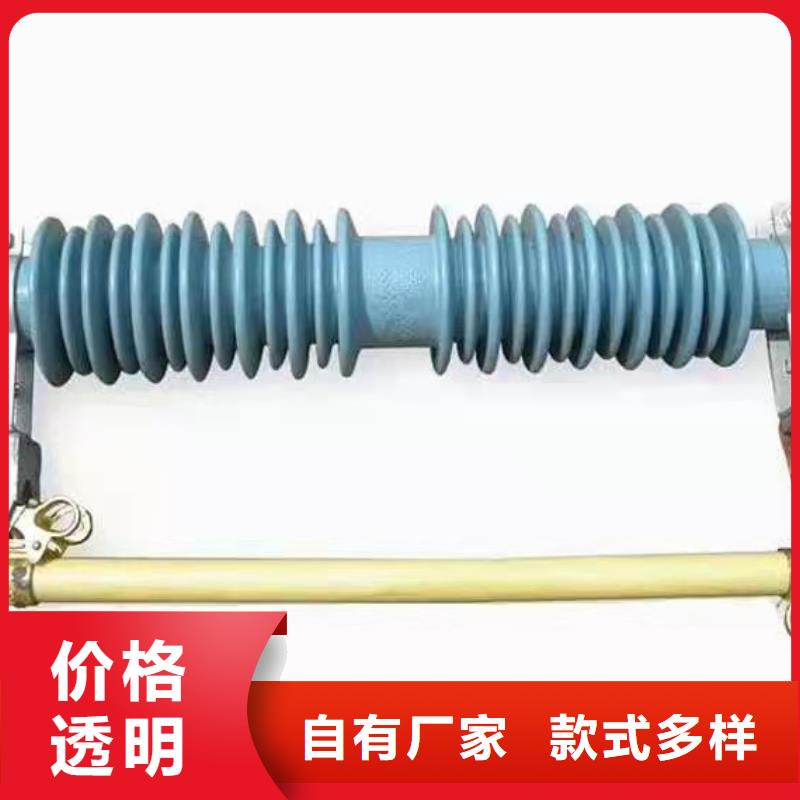

以下是:供应高压跌落式熔断器RW12-36/100A陶瓷熔断器的图文介绍

宝熔电气(红河市分公司)是从事研制开发生产 GW9-12/630新型/老型的厂家，技术力量雄厚、产品质量，供货及时。 GW9-12/630新型/老型产品设计独特，结构新颖、性能可靠。

我公司愿以良好的 GW9-12/630新型/老型产品，周到的服务，与各界朋友真诚合作，衷心期望海内外有识之士到我公司考察指导，并开展各种形式的经济合作，共图大业，共创辉煌！




 跌落式熔断器型号表示方法为跌落式熔断器型号前面的汉语拼音RW ,”R ‘，代表熔断器；”w”代表户外使用跌落式熔丝； 个数字代表设计序号；第二节数字的分子表示额定电压(kV)，分母表示额定电流（A）和额定遮断容量（MVA)；第二节分子上数字后的字母，F代表负荷式即带灭弧罩的跌落式熔断器（或在领先节汉语拼音RW之间加M代表负荷式，非负荷式不表示）, Z表示重合式。




 易爆等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的跌落式熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若跌落式熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值




用途?防风型HGRW1-35KV新型跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
使用条件1.适用于环境温度上限40℃，下限-30℃之内。2.海拔不超过1000m，风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。
结构简介熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。






高压跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃纤维布管组成。
RW11-10/100A RW11-10F/100A
RW11-10/200A RW11-10F/200A
RW12-12/100A RW12-12F/100A
RW12-12/200A RW12-12F/200A
RW10-35/100A PRWG1-12F/100A
RW9-35/0.5A PRWG1-12F/200A
RW8-10/100A PRWG2-35/100A
HRW12-12/200A PRWG2-35/200A
RW7-12-100A/200A RW12-15-100A/200A
