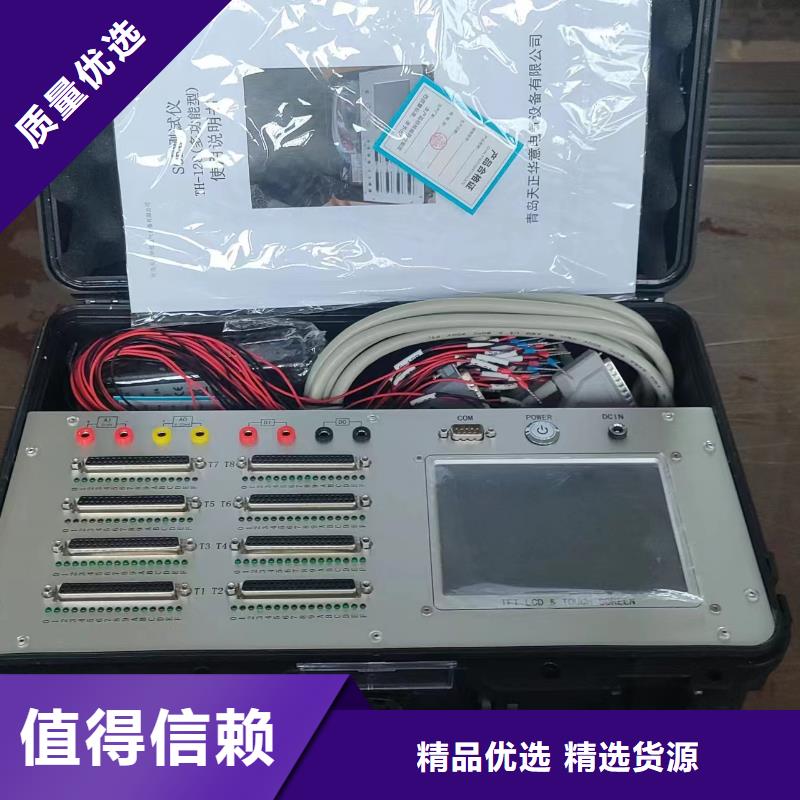

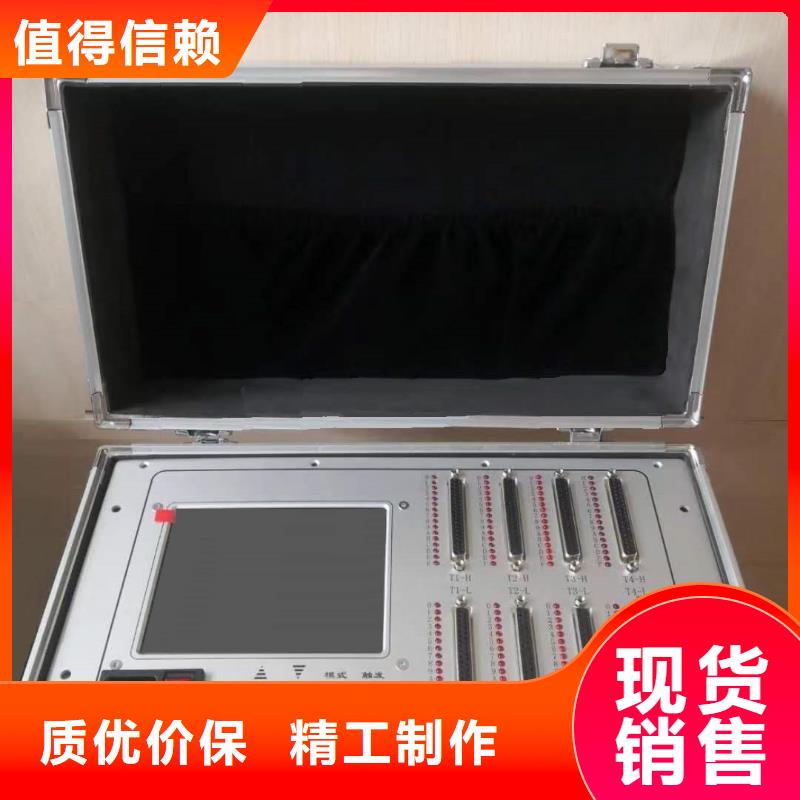

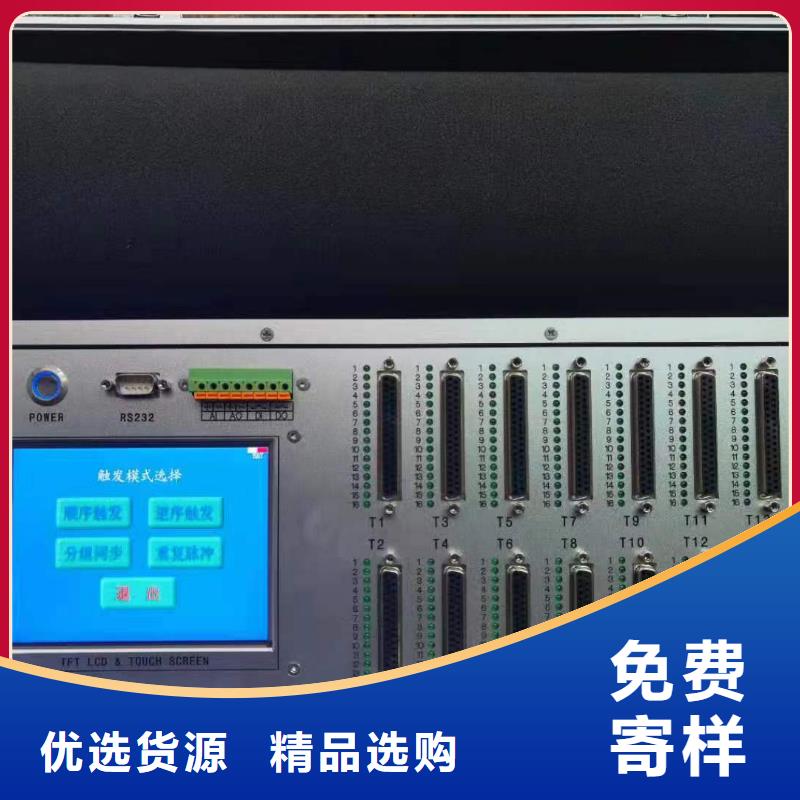

SOE测试仪、设备成套性1-2-1、《便携式SOE分辨力测试仪》主机1-2-2、DB37转接专用测试电缆线1-2-3、AC电源线二、使用说明2-1、系统连接2-1-1、TH-16AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。这样，一共有16个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。2-1-2、输出插座（DB37）上的接线排列如下线号1，202，213，224，235，246，257，268，27通道Q1Q2Q3Q4Q5Q6Q7Q8线号9，2810，2911，3012，3113，3214，3315，3416，35通道Q9Q10Q11Q12Q13Q14Q15Q162-1-3、根据不同SOE系统类型，TH-16AD的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。连接时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自TH-16AD的触发输出线按顺序依次连接到SOE接线端子上。
SOE测试仪测试操作步骤1、测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、脉宽、间隔、次数等参数。每个测试界面中均有简要的说明。3、先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
SOE测试仪顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、本地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、本地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、本地测试操作步骤1、本地测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、本地接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、本地脉宽、本地间隔、本地次数等参数。3、本地试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、本地确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、本地从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号
多年行业经验专注 微机继电保护测试仪行业，只为您提供放心的产品。货源稳定、库存充足、满足客户量大的需求。工艺严选、厂家成熟、材质直供。
SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、本地开关信号输出等效电气图二、本地开关信号发生器（SOE测试）
