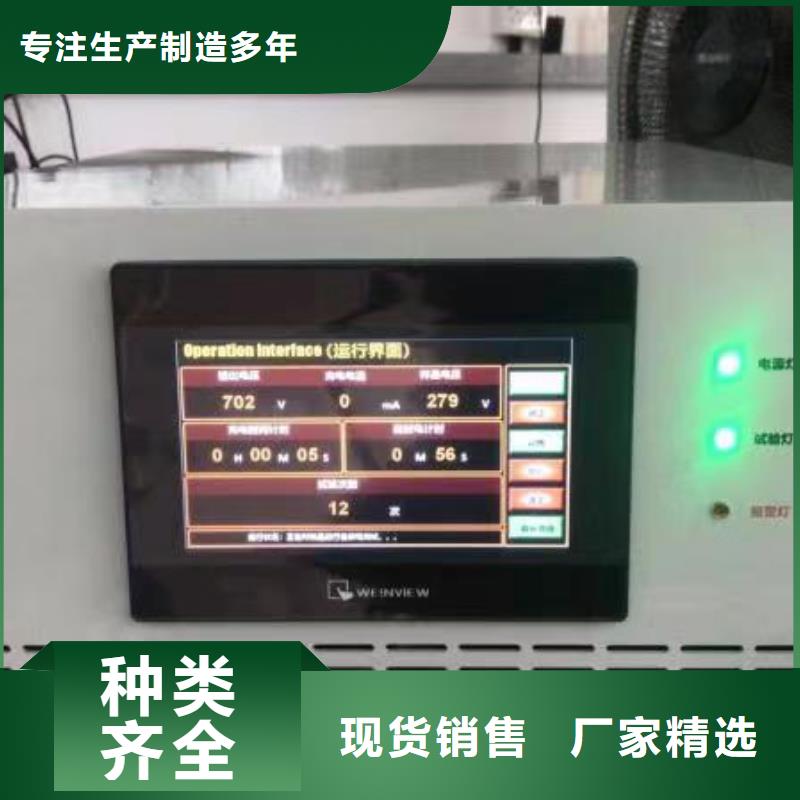

高低压开关柜通电试验台如果所有的参数都设置完成,按取消退出设置回到主界面开始状态。输出电流 = 额定电流X电流倍数不能超过500,输出电流小于200A时,试验时间不超过9999S;输出电流大于200A时,试验时间不超过300S。(3)与打印按上↑、下↓键可以移动选择试验记录,按左←、右→键切换光标移动位置到“”,按“确定”将删除光标选择的试验记录。按上↑、下↓键可以移动选择试验记录,按“打印”可以打印输出选择的试验记录。(4)安秒动作试验安秒动作试验用来检测直流断路器开断(电流倍数—时间)的特性试验。试验前检查:断路器检查——直流断路器是否断开其它的电气连接,是否已经合闸。连接检查——本装置输出的是0-500A的直流电流,务必把每一接触点接牢扭紧。试验过程:首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定,选择“开始”后按确定将输出电流,如图7:图7安秒动作试验系统在电流输出时开始计时,过程中自动捕捉直流断路器的跳闸状态为结束时间,结束时间与开始时间差为通流试验时间。电流输出过程中按取消键,可以退出试验;根据设置的试验时间,计时到了也退出试验,通流试验时间>结束时间与开始时间差。试验结束后,系统自动断开输出电流,并存储试验数据,在试验结果区可以看到一条新的试验记录。

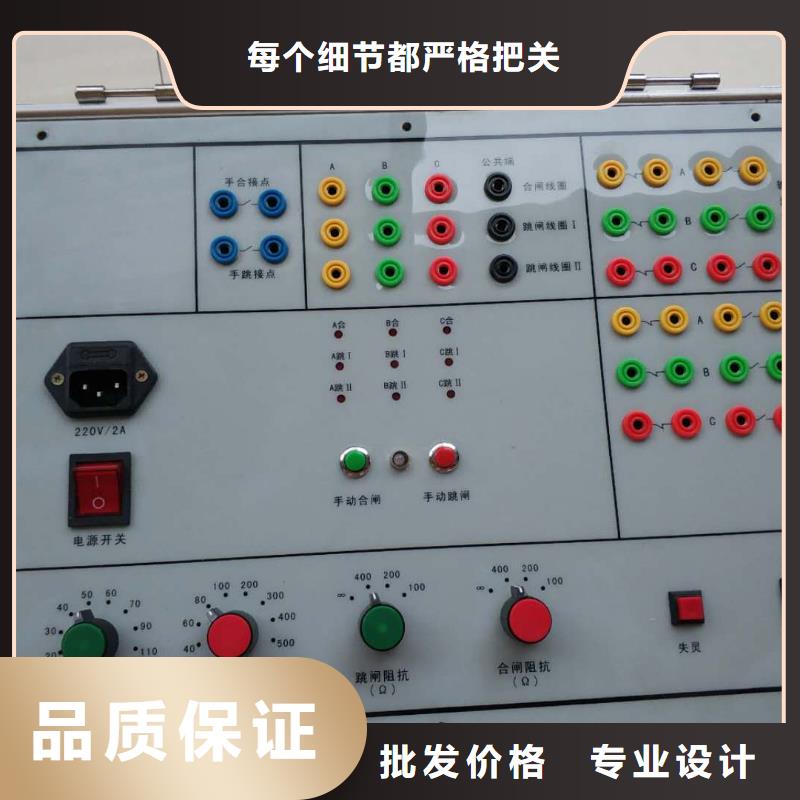

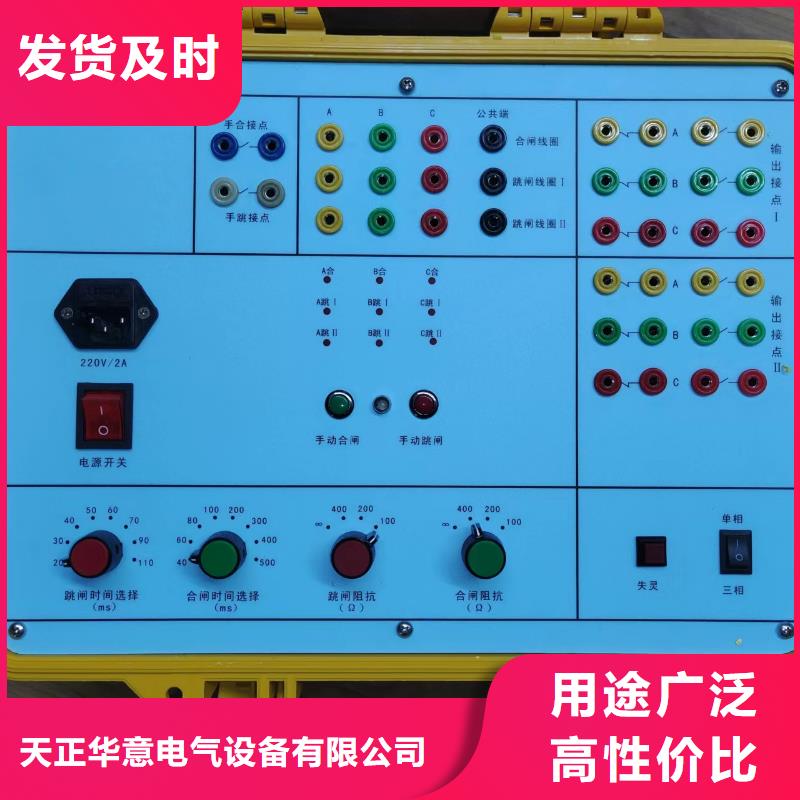

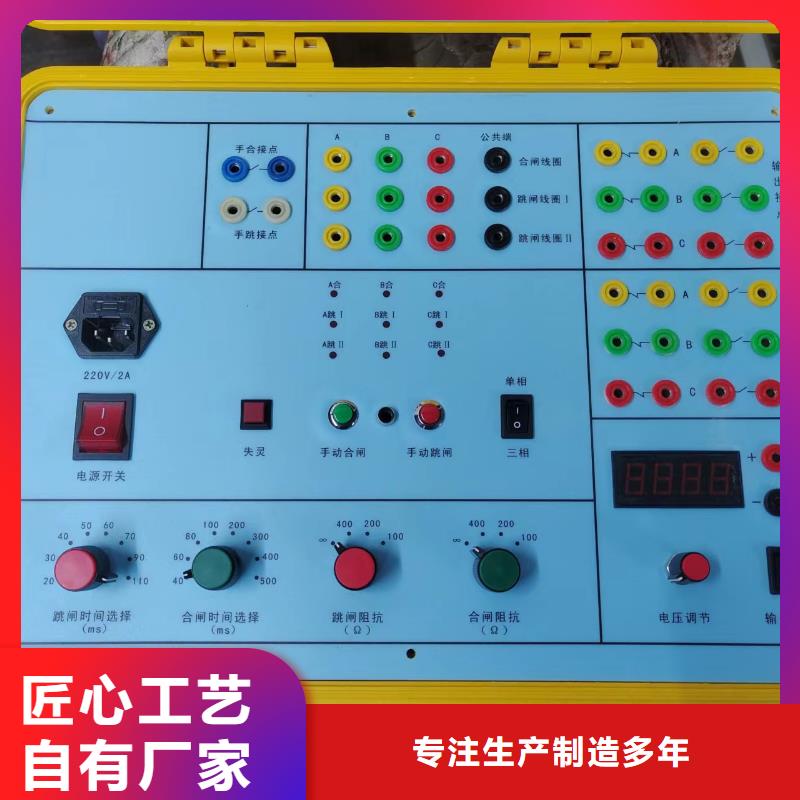

高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制,从而了整机的精度,是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用,可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作,确保成套继电保护装置工作的完整性,提高装置的校验质量。
本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元,信号输入单元,信号输出单元,跳合闸时间输入单元,跳合闸电流设置单元和跳合闸动作继电器等 。
跳合闸线圈按独立的双回路设计,可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为,适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用,作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备,动作准确、可靠、动作次数不受限制,可以大大提高试验的正确性与完整性, 限度地降低实际断路器的动作次数,提高使用寿命,是继电保护试验工作的重要配套设备。

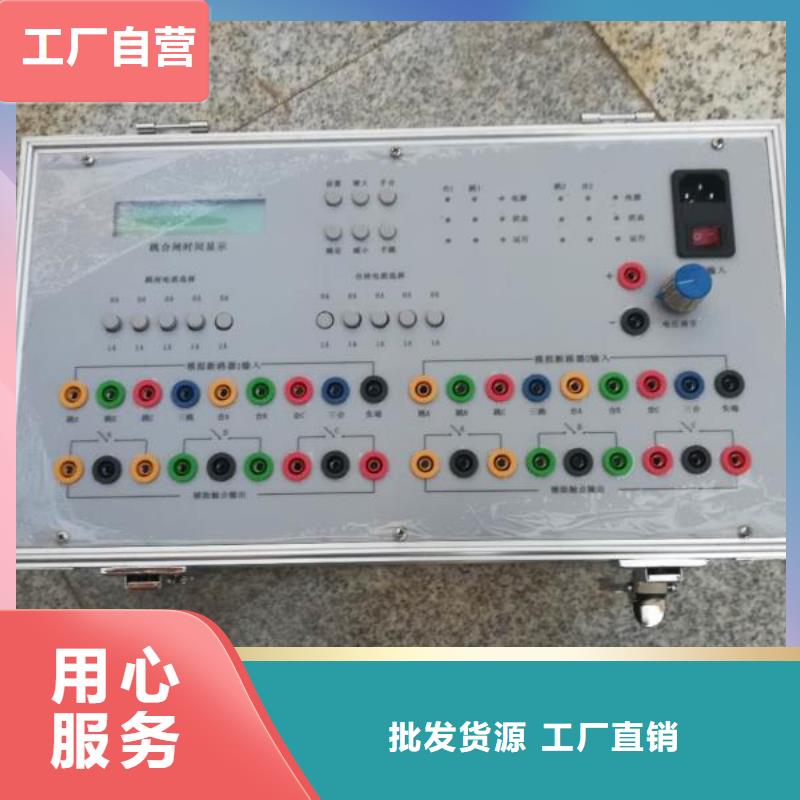

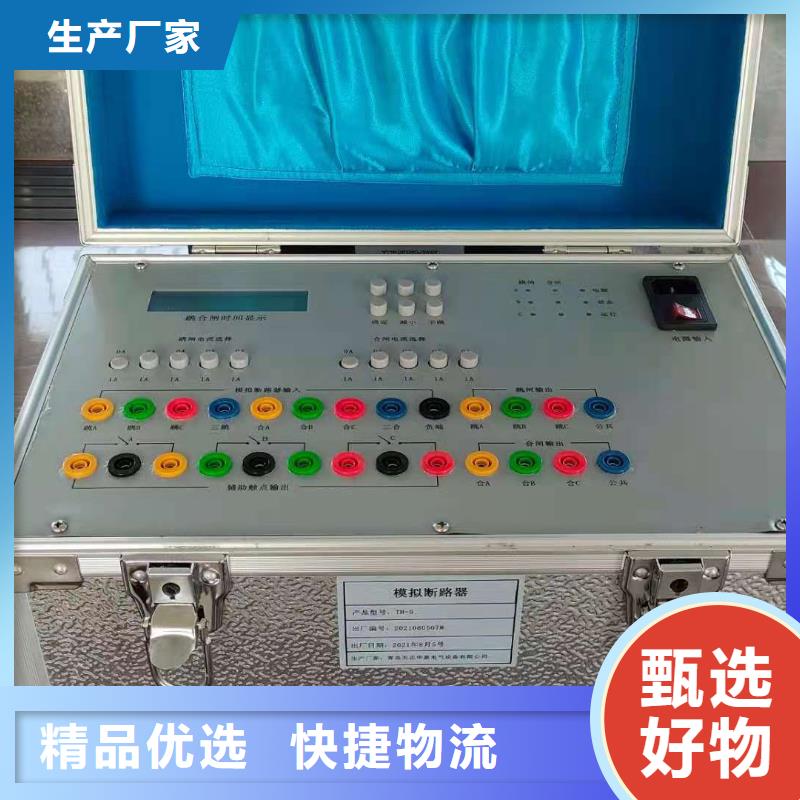

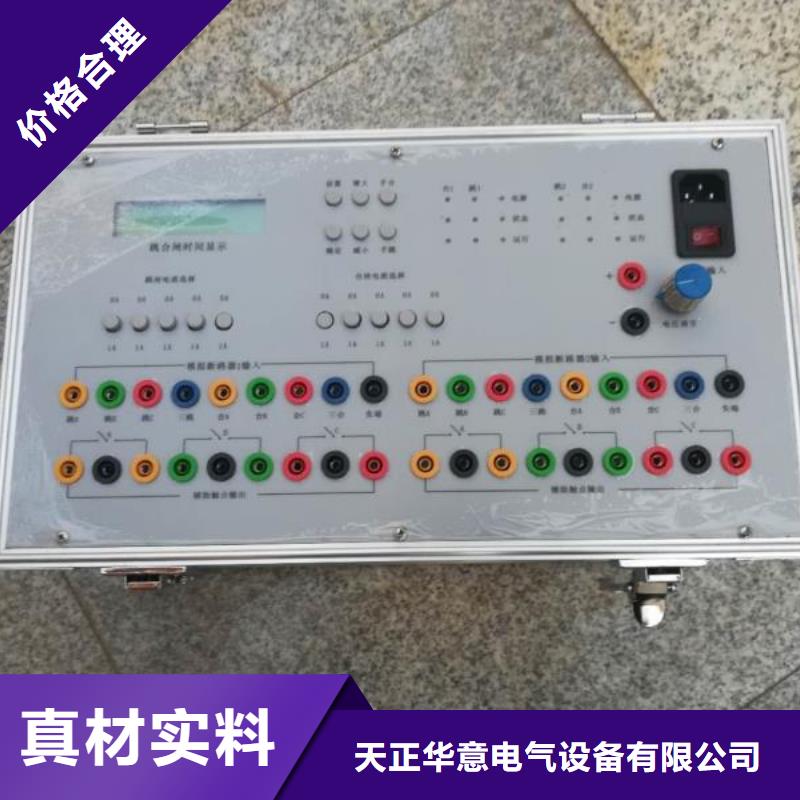

高低压开关柜通电试验台微机型模拟断路器是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用,可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作,确保成套继电保护装置工作的完整性,提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元,信号输入单元,信号输出单元,跳合闸时间输入单元,跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下:一.技术指标1.跳闸时间: 0-500ms 2.合闸时间: 0-500ms 3.跳闸电流: 1A、2A、3A、4A、5A(可根据用户要求定制)4.合闸电流: 1A、2A、3A、4A、5A(可根据用户要求定制)5.跳合闸电压 DC220V、DC110V6.直流电源输出: 30V/10A –300V/10A可调 (选配)7.辅助触点容量A,B,C: AC220V 3A8.环境条件: 温度 -25°---+55°C相对湿度: ≤80%9.体积360×220×180mm310.重量4Kg二.工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路;模拟断路器的跳合闸输出分别引入微机测试装置,试验中由它们共同完成跳闸、合闸和重合闸的过程。

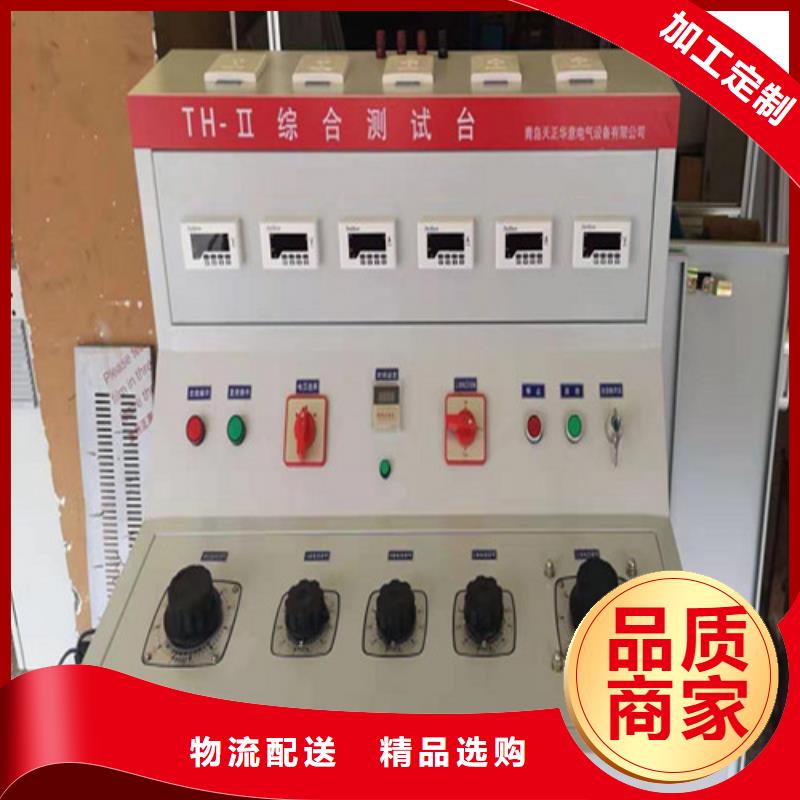

高低压开关柜通电试验台此时可顺时针分别旋转A、B、C三相调压器手轮,监视三相可调电压、电流表,可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时,缓慢调节到所需电压或电流,按下停止按钮。将电秒表清零。然后按下启动按钮,至被试品动作,电秒表停止计时,表示此试验完成。做完该项试验后,将三相旋钮分别归零,按下停止按钮。此时交流可调输出接线柱无电压或电流输出。注:此三相可调交流0~1000A/2V电压输出工作时,三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。4、单相直流0~260V电压可调输出在后接线板的接线柱(直流电压)上按试品所需极性在“+”“-”极接线柱上接线,将总电源开关(QF1)置于“ON” 位置,将下面板上调压器手轮逆时针调到零位,按上单相直流可调电压输出0~260V按钮,单相直流可调输出指示灯亮,表示在接线柱(直流电压)上有单相直流有电压可输出,此时可顺时针旋转A相调压器手轮调压,监视单相直流可调电压表,可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上,三相交流可调输出指示灯灭,此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上,按动启动按钮,缓慢调节A相旋钮,观察面板上直流电压表、直流电流表到达需要输出值即可。
天正华意电气设备(黑龙江省分公司)位于黑龙江经济区,注册资金300万元,成立于2011年,以雄厚的技术实力为基础,专注精耕于 微机继电保护测试仪,并集研发、销售、服务为一体高新技术企业。 经过团队多年辛勤耕耘,积j i加入了黑龙江 微机继电保护测试仪行业协会,成为 微机继电保护测试仪会员单位,并通过了ISO9001:2008质量体系认证。

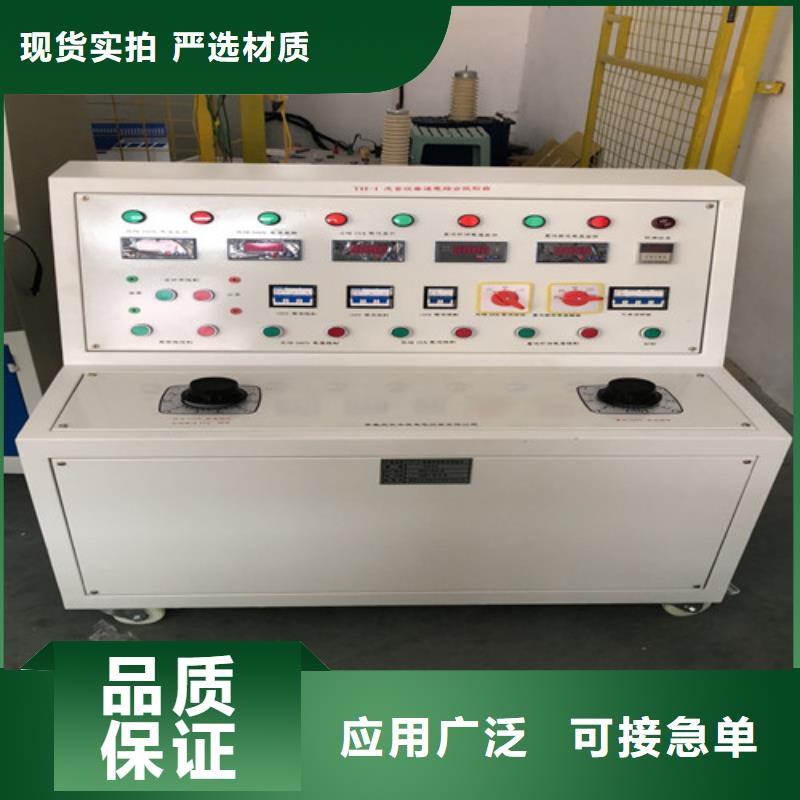

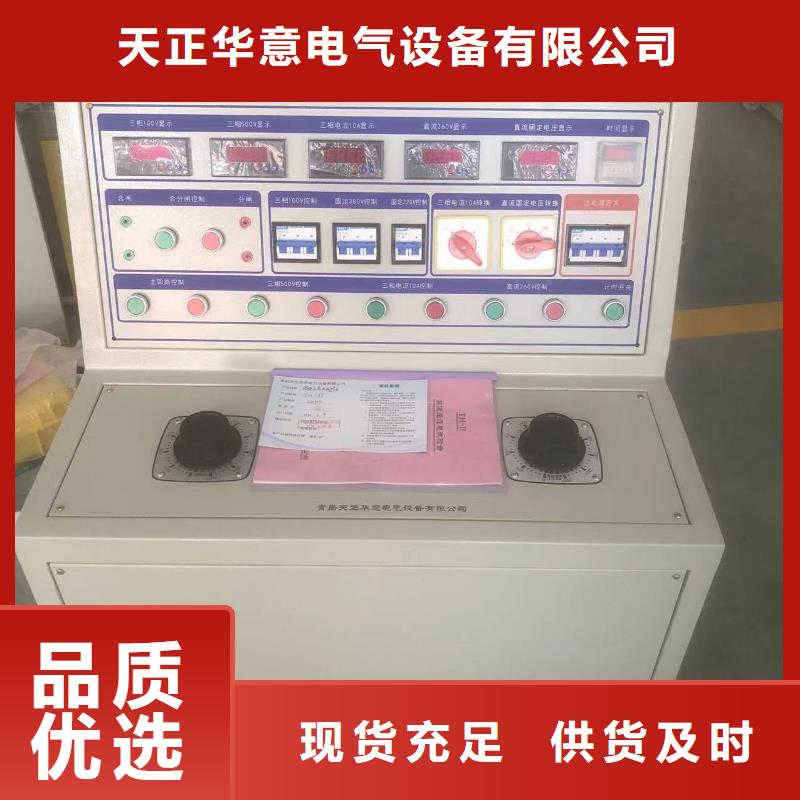

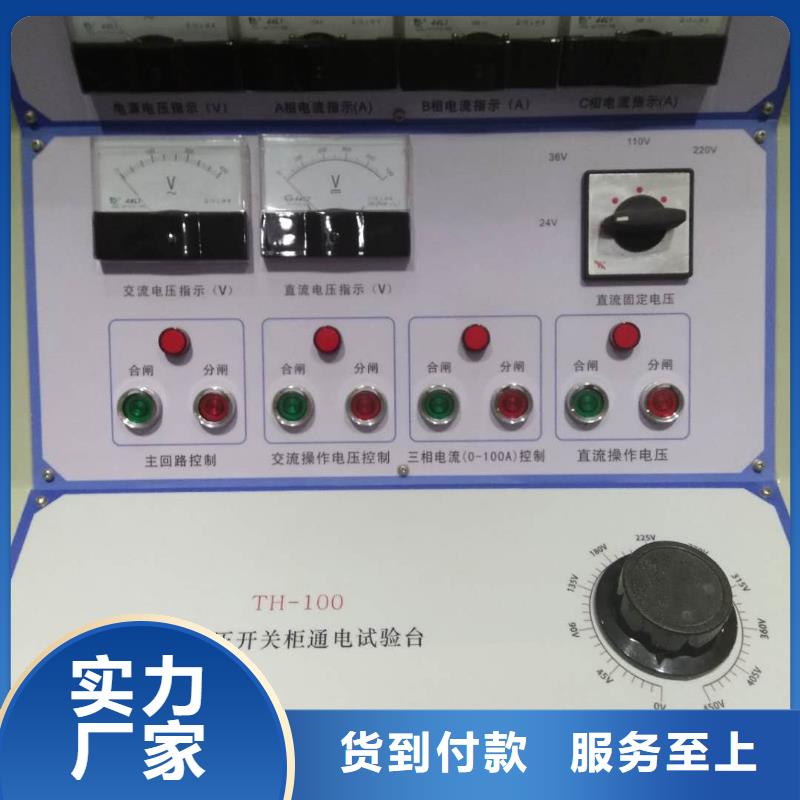

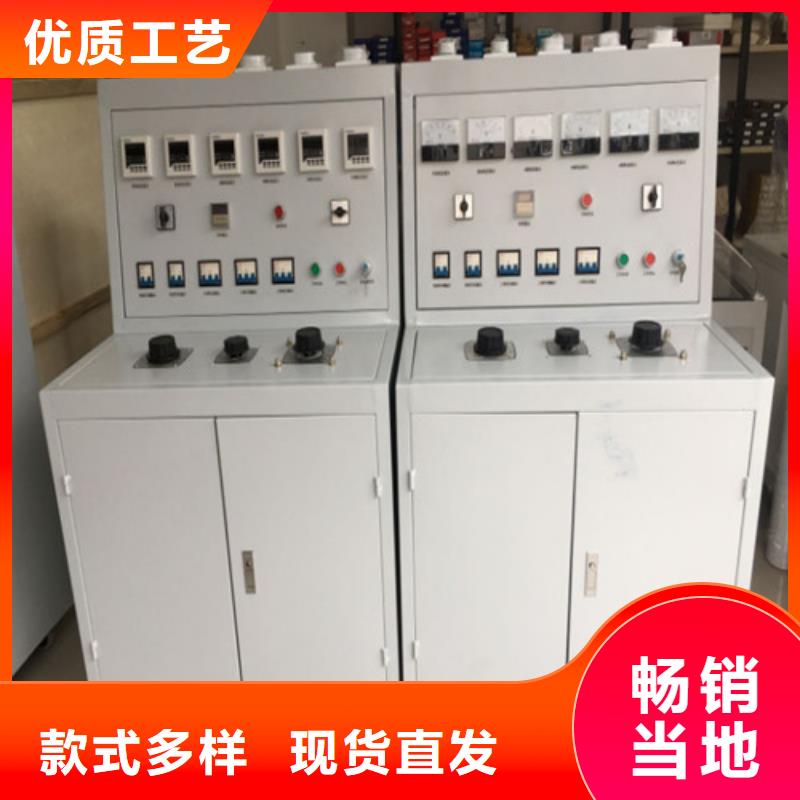

高低压开关柜通电试验台高低压开关柜通电试验台 (1000A)用户使用手册青岛天正华意电气设备用限公司目录一、概述主要技术参数使用方法 3四、注意事项 4一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试,也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位,一次设备是重要的,二次设备也是重要的,因为一次设备和二次设备构成一个整体,只有二者都处在良好的状态,才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护,为运行人员提供工况或生产指挥信号所需的设备,因而二次回路的故障常会破坏或影响电气设备的正常运行,用好管好二次回路的电气设备,是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求,从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点,是测试二次设备各项参数的理想设备。二、主要技术参数1、三相四线交流电压直接输出;2、三相交流0~450V(相间780V)电压可调输出;3、三相交流电压固定(380V)输出;
