经过多年努力和用心经营，公司 微机继电保护测试仪产品畅销多个省市、自治区，并远销日本、泰国、俄罗斯、印度、巴基斯坦、东南亚等和地区，深受客户的好评。 天正华意电气设备(黑龙江省分公司)是一家专业从事于 微机继电保护测试仪的生产厂家，您若想了解 微机继电保护测试仪产品和信息，请拨打我们的服务热线，真诚欢迎您到我公司考察洽谈业务，一站式采购，一次握手，终生朋友，厚德载物，胜在共赢。

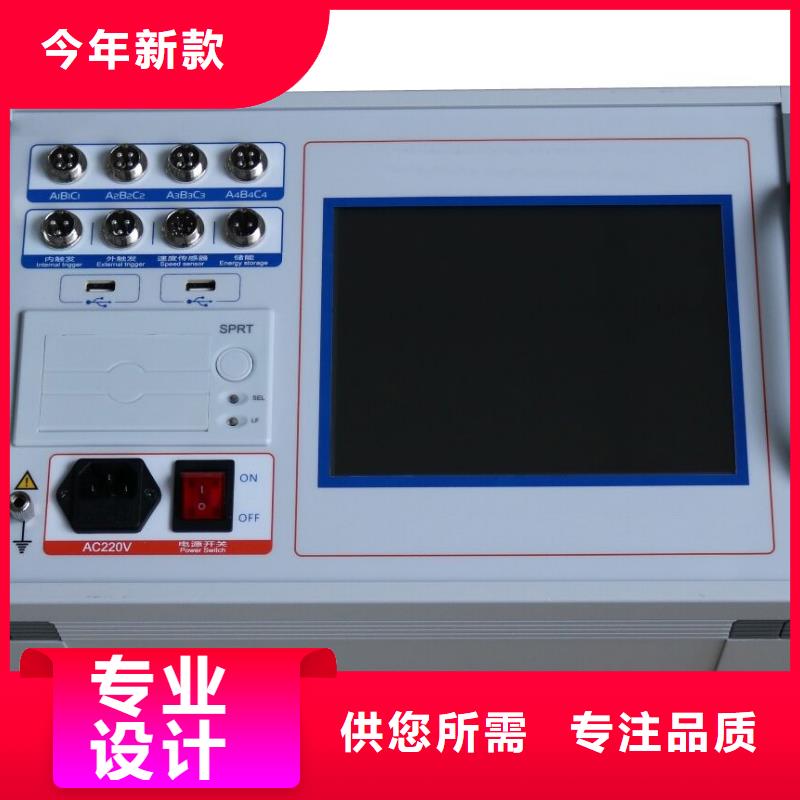

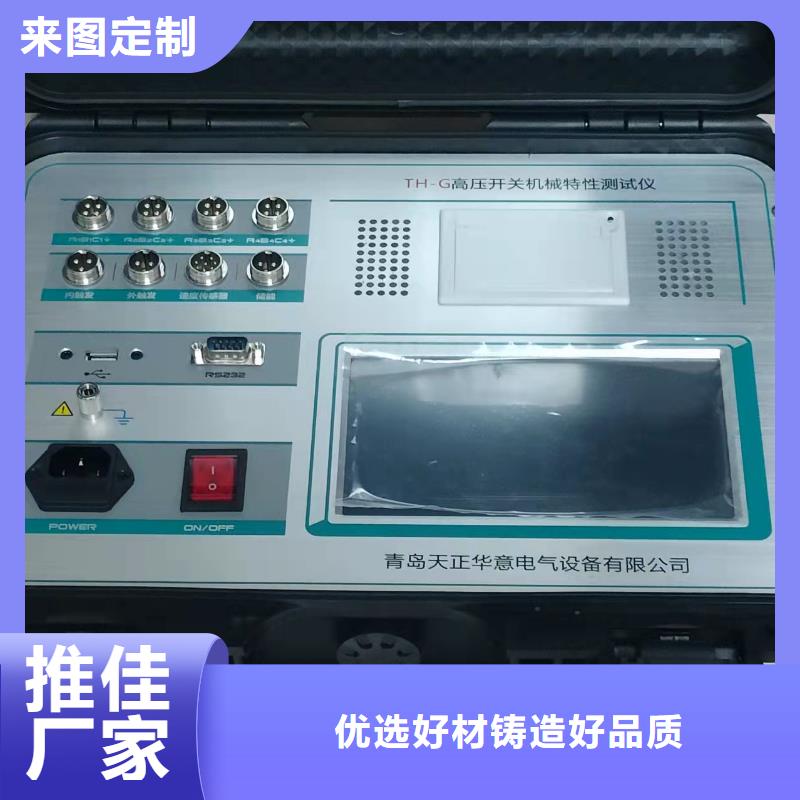

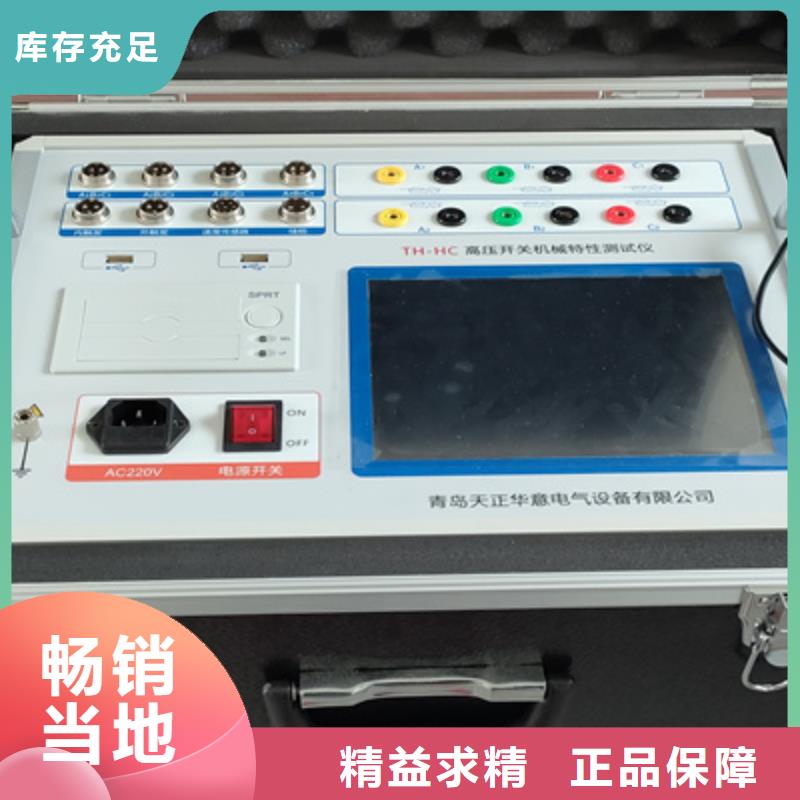

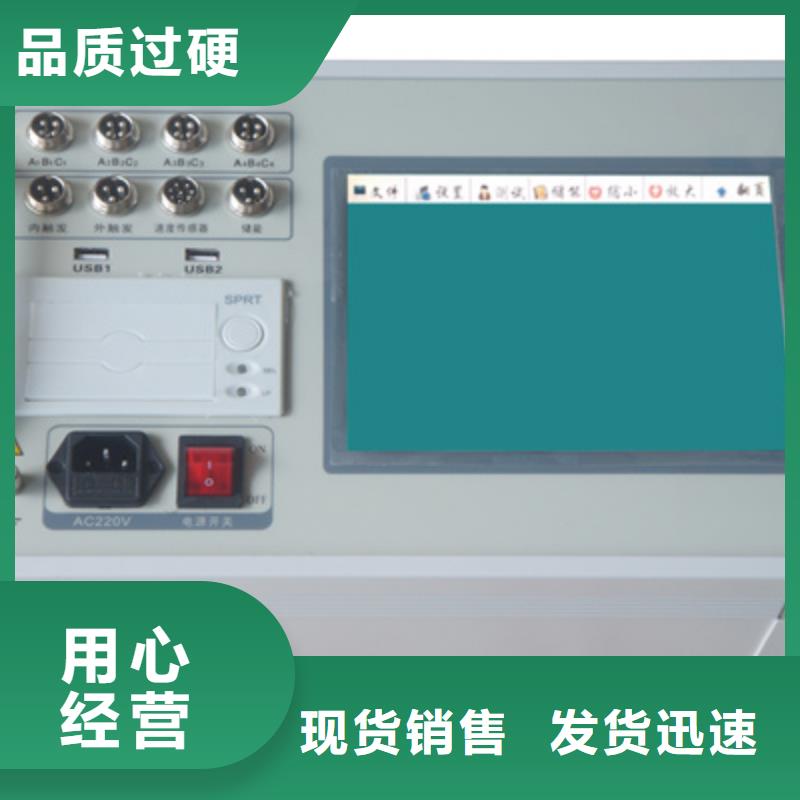

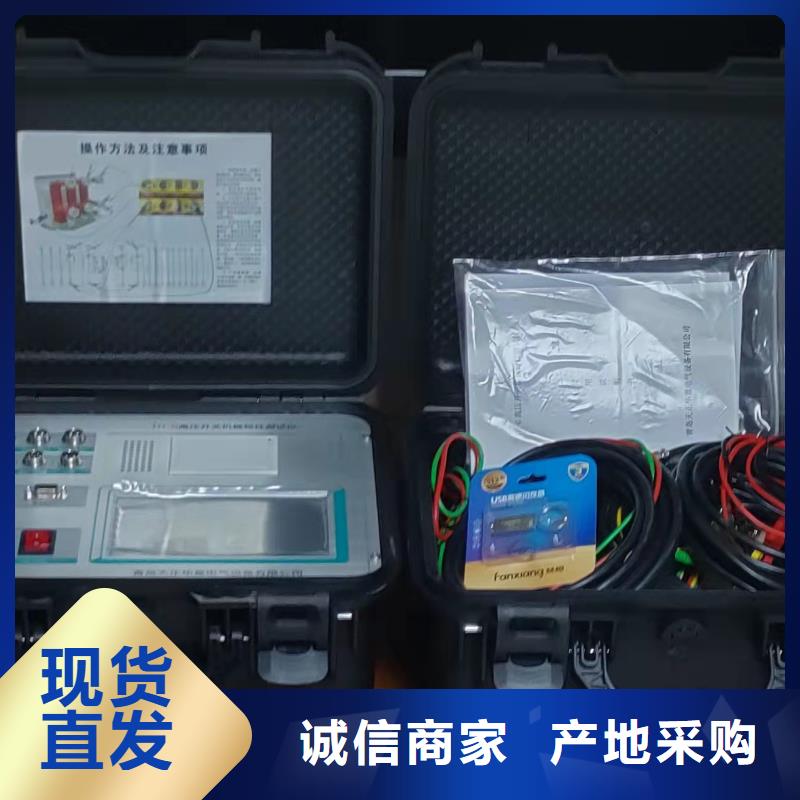

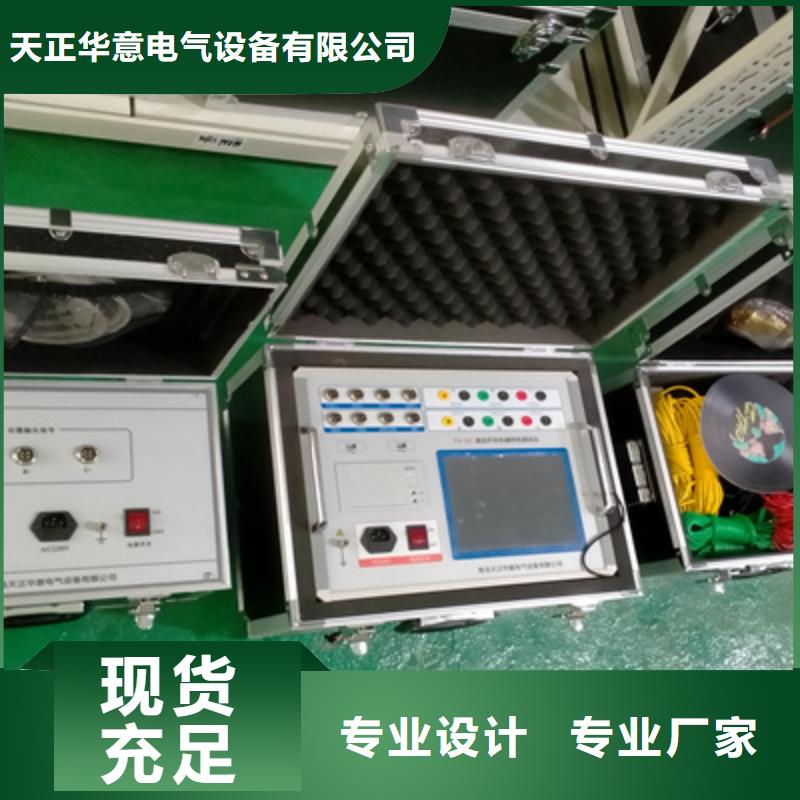

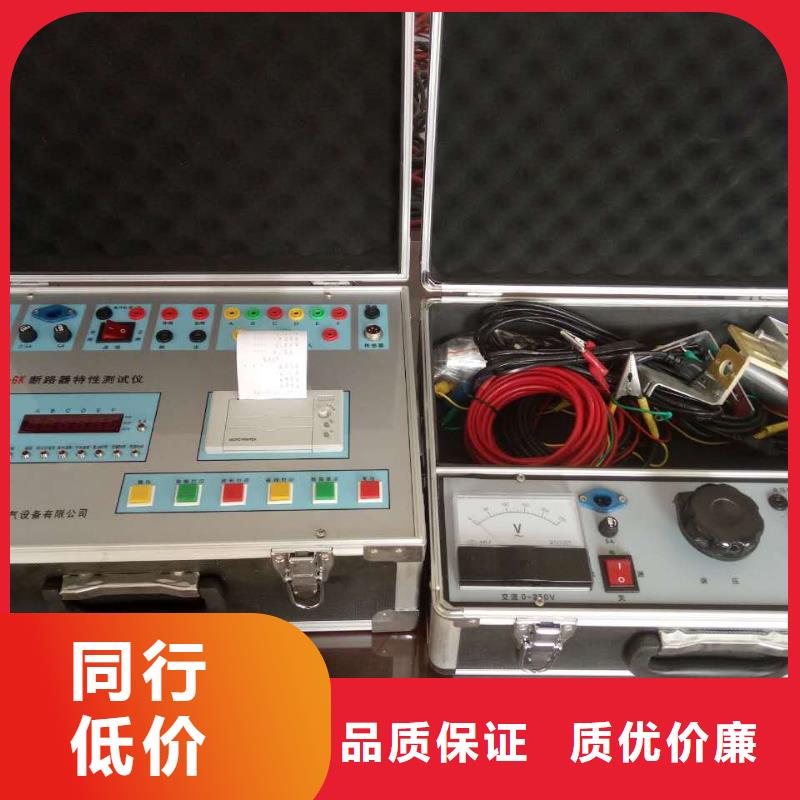

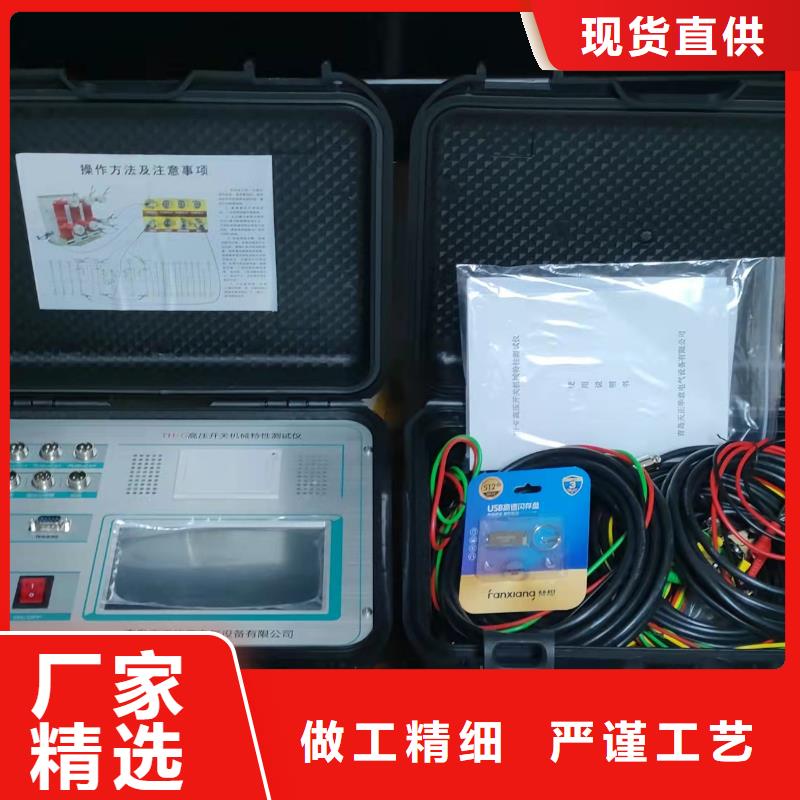

高压开关测试仪仪器特点：⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC15～260V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。⑷、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测6路金属触头断口、3路主断口和3路辅助断口。⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。三、主要技术参数：1．时间测量：6路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期之差合闸（分闸）弹跳时间（弹跳次数）内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。在1000ms以内准确率：0.05％±1个字2．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度3. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s360°角度传感器 1周波/ 0.25°4．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反弹行程5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。6.仪器电源：AC220V ± 10％；50Hz ± 2％7．交直流电源输出:DC15～260V连续调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
高压开关测试仪外触发触发电压：AC/DC10-300V，电流≤120A9. 隔离开关测量范围：⑴、电压输出：DC15～260V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号采集时间为200秒；⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数10．主机体积：500×400×190mm11．使用环境： -20℃~＋50℃12．相对湿度：≤90％四、术语定义：、三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：断口信号：测量6个主触头、3个主触头和3个辅助锄头的合（分）闸时间、不同期、弹跳时间、弹跳次数等参数。电压调节旋纽：调节所需要的测量电压，AC/DC10-270V。分合直流输出：是指仪器输出DC15～260V可调直流电源，进行分、合闸操作。分合交流输出：是指仪器输出DC15～260V可调交流电源，进行分、合闸操作。
高压开关测试仪 测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。高压高压开关控制屏外触发控制接线示意图6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。
高压开关测试仪开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。㈣、仪器进行速度测试时，没有速度数据显示。1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重新进行设置。2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安装到直线位移的地方或其他不动作的地方，均没有数据显示。3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。
