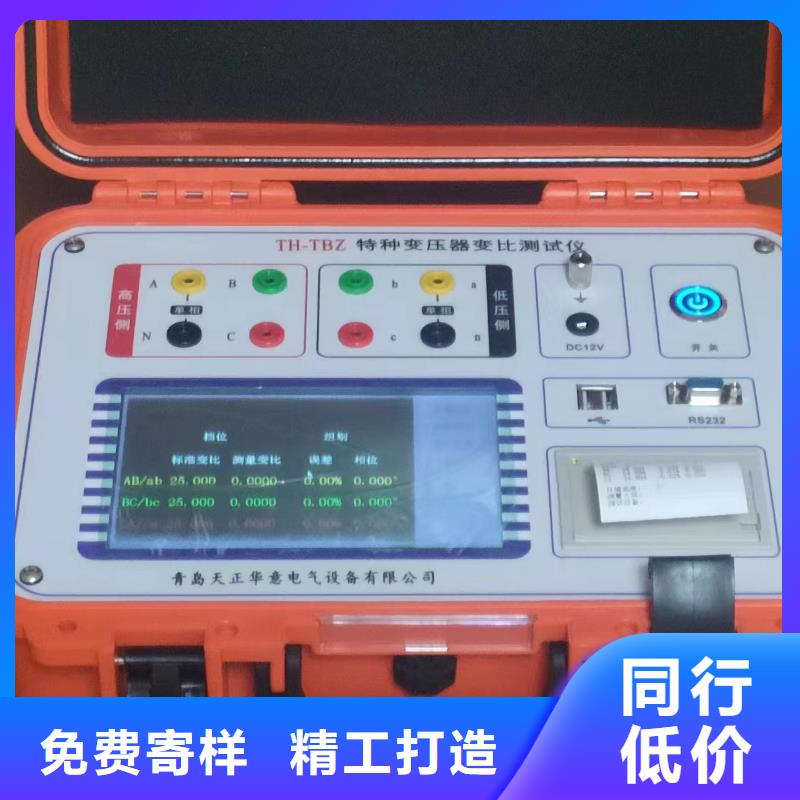

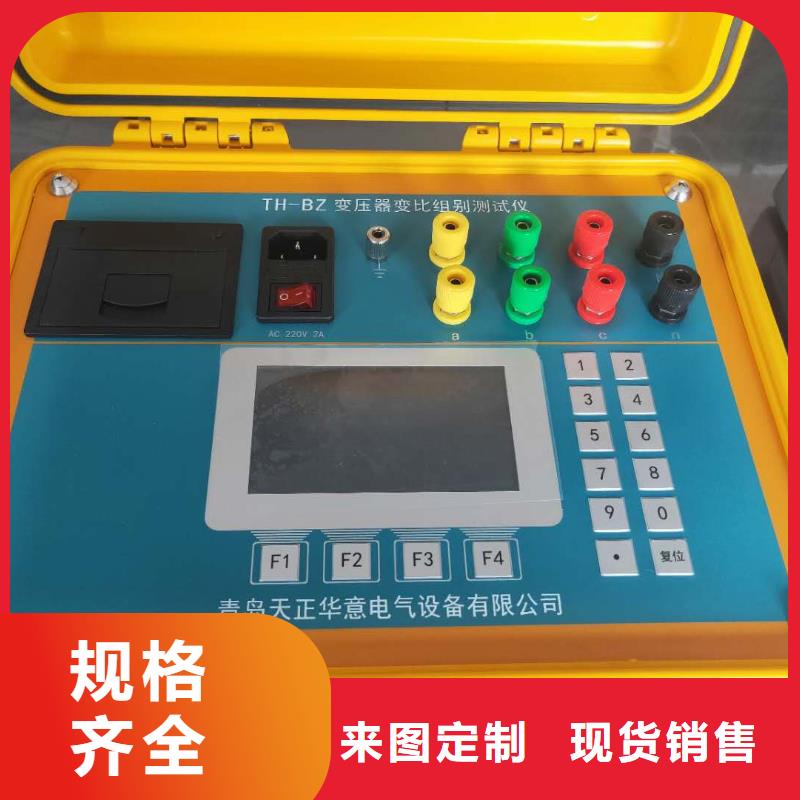

变压器变比组别移相变测试仪

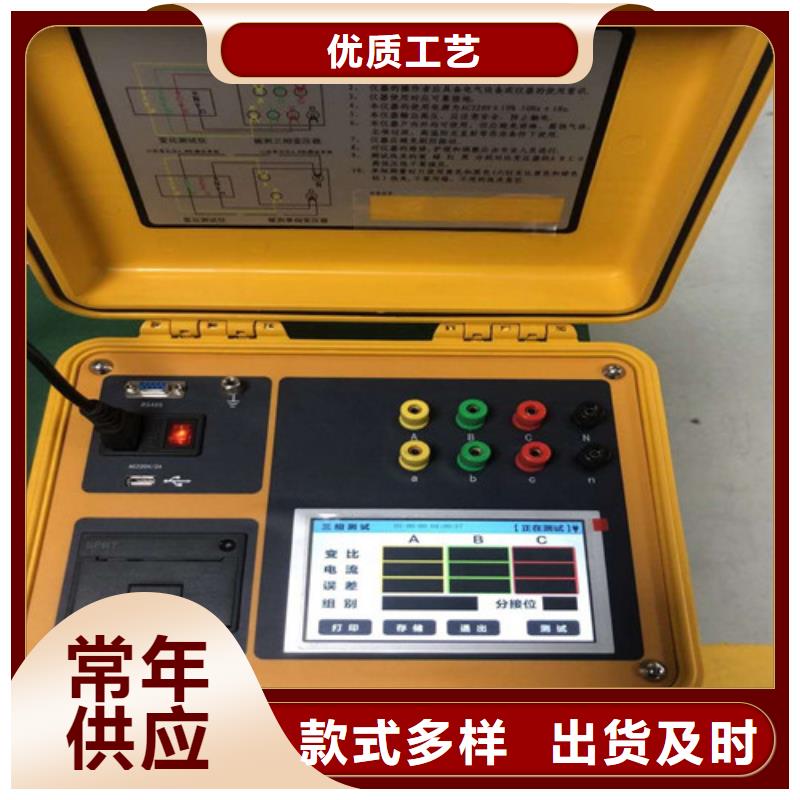

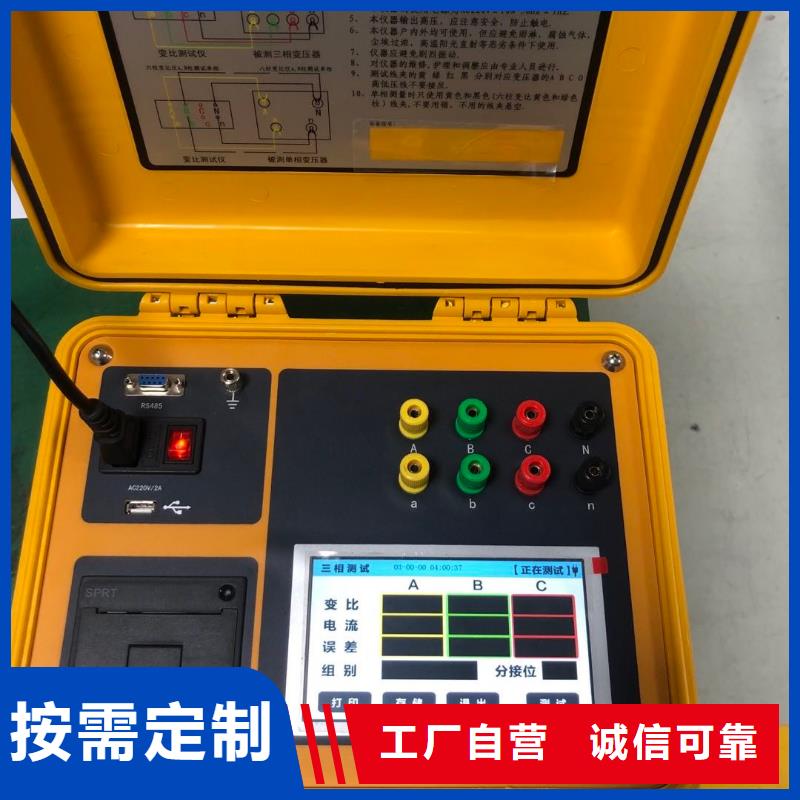

变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。

变压器变比测试仪操作方法：按本说明书接线及注意事项中2、3、4、5条要求接好电源线、测试线和接地线，打开电源后进入电脑主界面。如图：点击屏幕上的下一步图标可进入变比测试程序界面，在不设置任何参数情况下，点击开始可自动测出变比和接线方式（其他数据无意义），如下图：5.1参数设置测试前首先进行参数设置，点击参数设置按钮进入参数设置界面如下图：需要设置哪一项可点击哪个输入框。存 储 序 号：用于设置此次测试存储于第几条记录。变 压 器 编 号：用于存储被试变压器的信息。一 次 电 压：变压器高压测额定线电压。二 次 电 压：变压器低压测额定线电压。分 接 数 量：多分接变压器分接点总数，若不是多分接变压器，分接总数应设为1（初始值1）。分 接 间 距：每一级分接变压比调整的百分比，例如1.25％，应输入1.25。变 压 器 组 别：选择变压器的接线方式如：Y/y\D/y、ZN/y等，如不知道接线方式可选择未知，则由仪器自动测试。设置完成应点击保存修改按钮，以便将所设置信息存入数据库。

变压器变比测试仪主要技术指标1.变比测量范围： 0.8－5000（0.8－20000可定制）2.变比测量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.输出电压： 高压侧输出交流24V。4.工作电源：AC220V±15％（内置锂电池供电需用户定制）5.工作温度：-10℃～50℃6.环境湿度：≤90％RH7.体 积 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括测试线)四、按键设置：本仪器为全触摸屏操作，设有16个按键的数字键盘和数字拼音的全键盘（类似电脑键盘）。如图：数字键“0-9”：在参数输入状态下，用于输入数据。“q-m”键用于字母或全拼汉字输入法输入用户名或变压器型号等，“abc”键用于由数字键盘切换到字母键盘，“123”用于字母键盘切换到数字键盘，“X”用于关闭软键盘。“keybod”用于在屏幕上自由移动键盘，用手点击住此键可将键盘拖动到屏幕任意位置。“Back”为退格键光标前一个字符，“CE”键用于当前输入项的全部字符，“Ent”为回车确认键。
