简约而不简单,我们的好消息:电压发生器试验装置厂家优惠促销产品视频将用直观的方式展示产品的核心价值。
以下是:好消息:电压发生器试验装置厂家优惠促销的图文介绍
天正华意电气设备(黑龙江省分公司)是集研发、生产、销售【微机继电保护测试仪】于一体的厂家。现公司占地面积2万余平方米,建筑面积达5万平方米,拥有国际先进的生产设备,企业通过质量管理体系认证。 坚持以【微机继电保护测试仪】市场需求为导向、客户满意为目标,精心设计,专注于工艺细节控制。

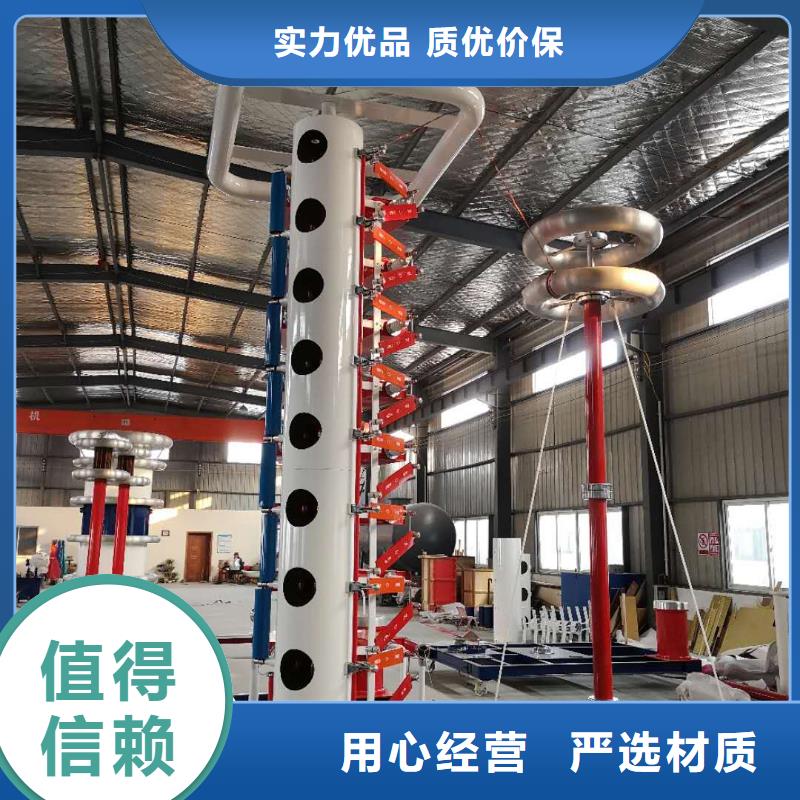

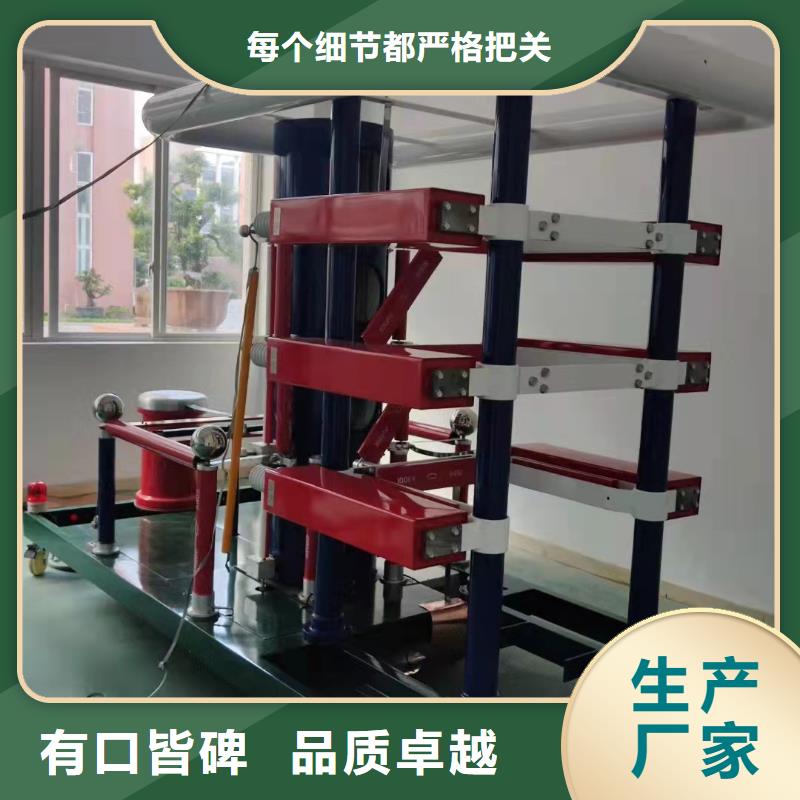

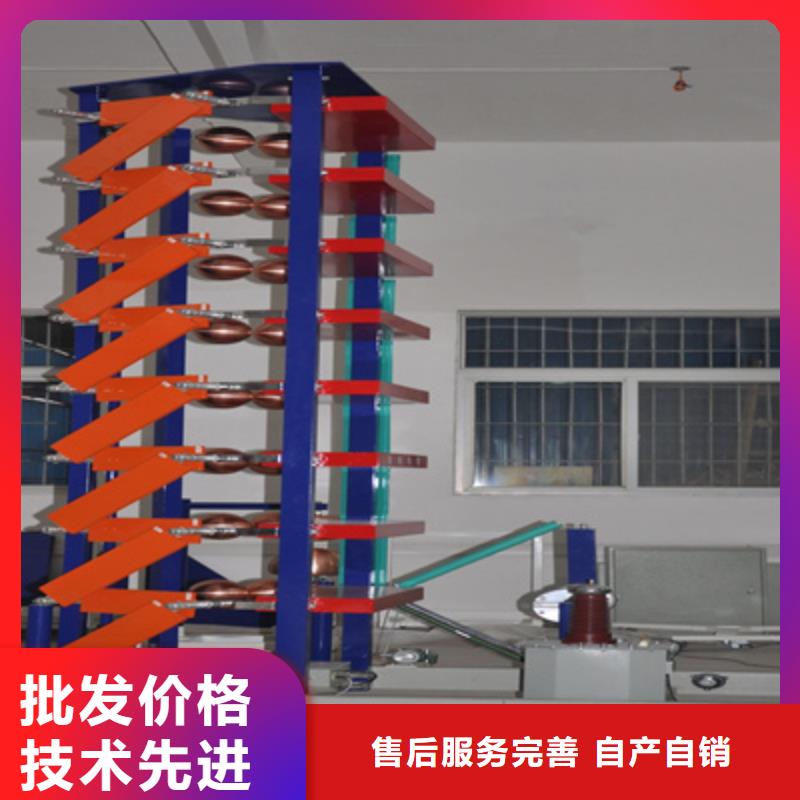

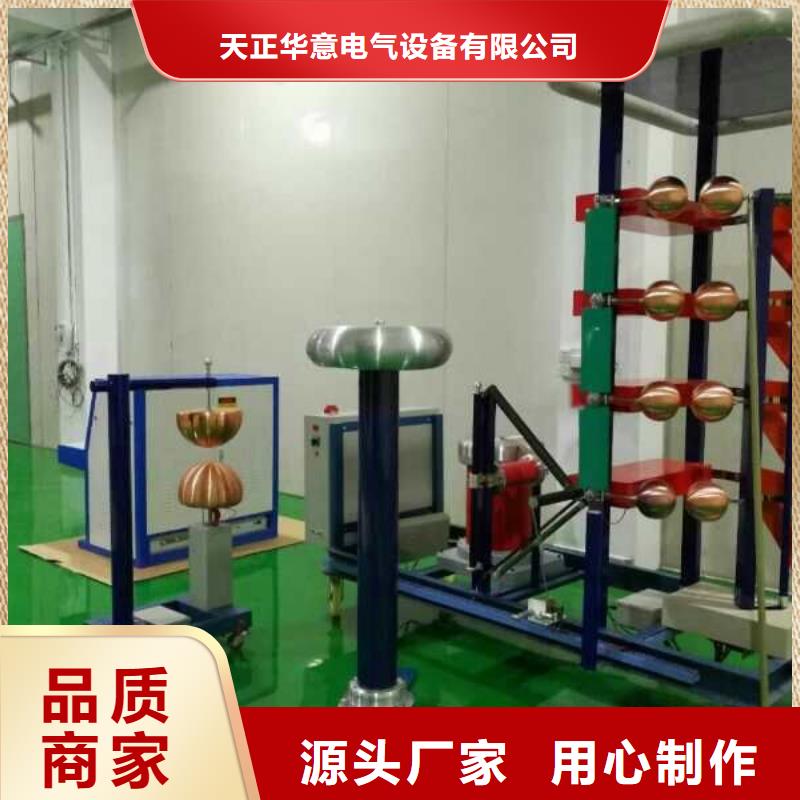

雷电冲击发生器冲击发生器本体尺寸:高1826.5*宽1680*长2860(单位:mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式,电容器为无感结构,低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上,底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置,以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成,每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量: 400pF部分响应时间 Tα≤100nS过冲β≤20%刻度因数不确定度 Kε≤1%弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器,分压比为、1000:1,分压比精度小于±1%;分压器为可移动式,顶部装有均压装置,高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮,方便分压器整体移动。
雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内,每级球隙处均装有放电观察窗,设备运行过程中不断供给过滤的干净空气,球隙不易受环境变化的影响,放电稳定可靠,构成封闭的点火放电系统;同时每级回路内装有并联放电间隙,所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器,复合膜油浸绝缘, 体积小,重量轻,电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构,环氧浇铸,无感绕法,接头均为弹簧压接式,换接方便,允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统:电容器的高压端各有一套自动接地装置,当停止充电或按下紧急停止按钮时自动接地系统启动,发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式,充电电压为100kV。手动、自动控制调压,从零至100KV连续可调,点火放电瞬间充电电源自动关断,保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上,构成充电、整流、本体一体化充电装置,外形简洁、美观。
雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度: ≤1000m环境温度: -15℃~+45℃相对湿度:≤90%(20℃)使用环境: 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力:8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率10%Un4.4同步范围不小于20%4.5同步放电失控率:<2%4.6本体电感 55μH4.7点火范围10%-Un4.8充电电压不稳定度 <±1.0%4.9充电电压与基准电压的偏差 <±1.0%4.10电压利用系数:负荷电容为1000PF以下时,标准雷电波的电压利用系数≥90%,负荷电容为3000PF以下时,标准雷电波的电压利用系数≥85%, 4.11用持续时间:在70%额定电压以上,每120秒充放电一次可连续运行,在70%额定电压以下,可连续运行。
