我们的现场实拍视频将带您走进质量靠谱的微机模拟断路器厂家产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:质量靠谱的微机模拟断路器厂家的图文介绍
真空度开关测试仪选择参数5，显示器检查：此时，显示器逐笔点亮，六位一致不多笔画少笔画。检查完毕需按【复位键】。选择参数6，启动高压：这时，高压指示灯亮，高压产生，显示器后四位显示高压值，单位是万伏。做该项检查时，注意高压线位置，以免发生危险。3.2.5选择参数7，内部数据存储器检查：仪器内计算机对内部数据存储器进行严格检查，显示器显示出正在接受检查的单元的地址，若出错，则计算机停止检查，显示器的值即是出错地址。单元编号以8000H—9FFFH，当接近9FFFH时，按住上下键，则检查结束时，退出该项检查，反之，则重复检查。3.3管型选择3.3.1测量时，首先确认真空泡管型。参照说明书内附录一或附录二。将真空泡管型对 应的曲线号输入仪器显示窗口管型内。3.3.2若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找对应的曲线号即可。应注意的是测量时尺寸尽量相近，并且接线方式相同。3.3.3 使【选择键】有效，然后用↑键↓键调整管型参数，调出所需的曲线号（详见第二章仪器介绍/性能特点/第三节）3.3.4如果没有可代用的参数，则可使【校验键】有效，这样可直接给出电离电流，一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。3.3.5被测管型是10KV以上选用选择开关位，10KV以下选用选择开关低档位。3.4 测量3.4.1管型确定后，按下【选择键】退出选择，按下【测量键】。
天正华意电气设备(贵阳市分公司)主要生产： 微机继电保护测试仪。公司本着“客户至上”的理念，全力为 微机继电保护测试仪行业提供更优质的产品，更贴心的服务。公司不断从客户的切身利益出发，站在客户的角度，设身处地的为客户考虑，并结合以自身的专业知识，为客户设计出更合理的工艺品。同时，我们拥有实践经验丰富、高素质的设计、制造、安装队伍，能按客户所需，结合客户的实际情况，制造生产客户需要的产品。精心的设计、精湛的制造、精细的施工、的服务以及牧阳长期秉持的“让我们共同前进”的理念让本公司赢得了用户的长期认可和良好的社会信誉。

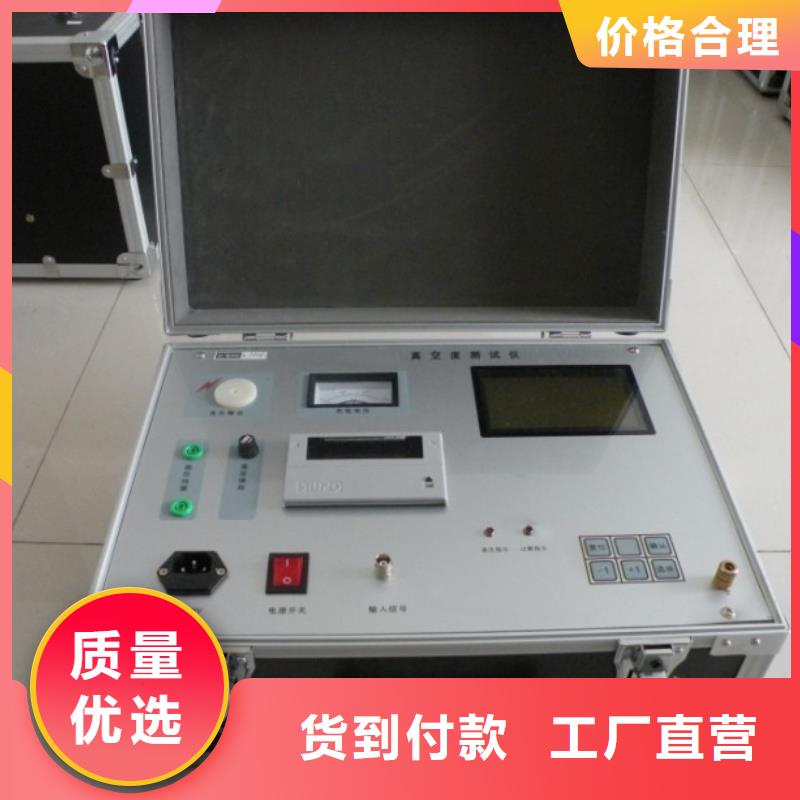

真空度开关测试仪本仪器不但可以用于横磁场还可以用于纵磁场真空开关的测试。二、主要特点：基于电离电荷的采样技术真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重劣化的灭弧室。真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。 测试原理?将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。
真空度开关测试仪仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约30KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1800V高压,请注意!

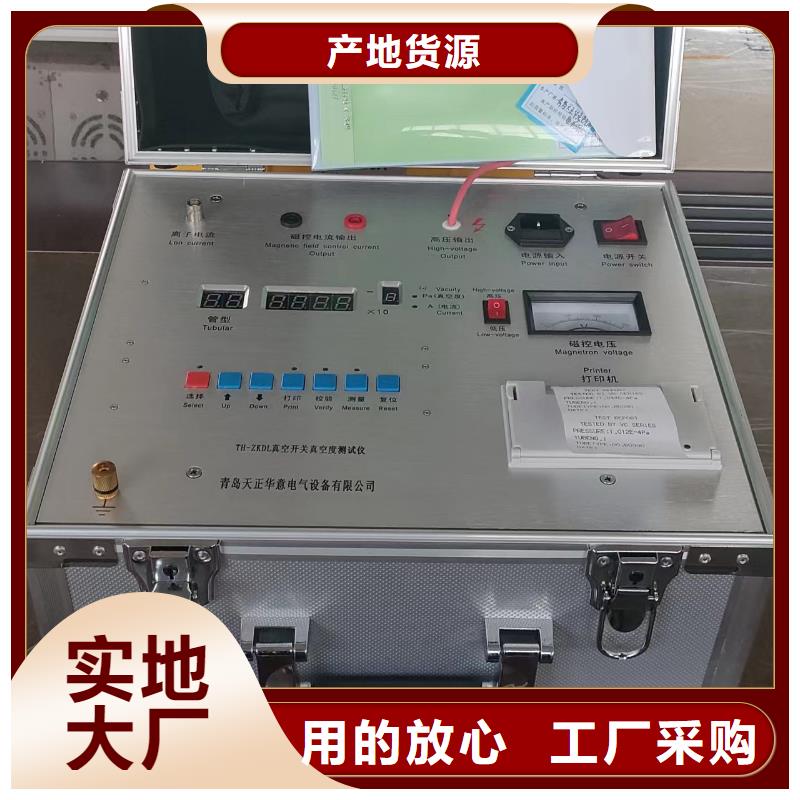

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。
