以下是:一次通流加压模拟带负荷向量试验装置高压开关特性校准装置精选优质材料的图文介绍
天正华意电气设备(福建省分公司)拥有研发部、技术部、生产部、销售部，先进的 微机继电保护测试仪生产设备，优化 微机继电保护测试仪加工工艺，完善的管理流程，注重细节控制和出厂检验，为客户快速供货。企业管理和技术力量十分雄厚。 为了适应市场的发展，公司聘请了对 微机继电保护测试仪有精深了解，是成熟设计和生产经验的技术人才，公司愿与各界朋友携手合作，共创美好未来!
一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准，测量#2变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。4）#1主变差动保护（由#2主变开关-110kV#2母线-母联-#1主变开关）将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置

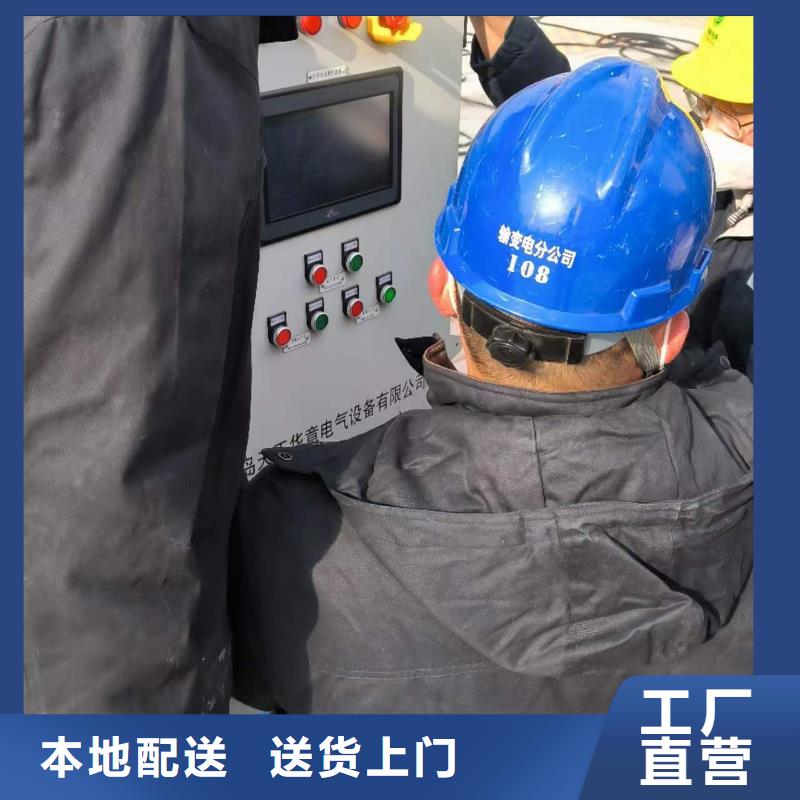

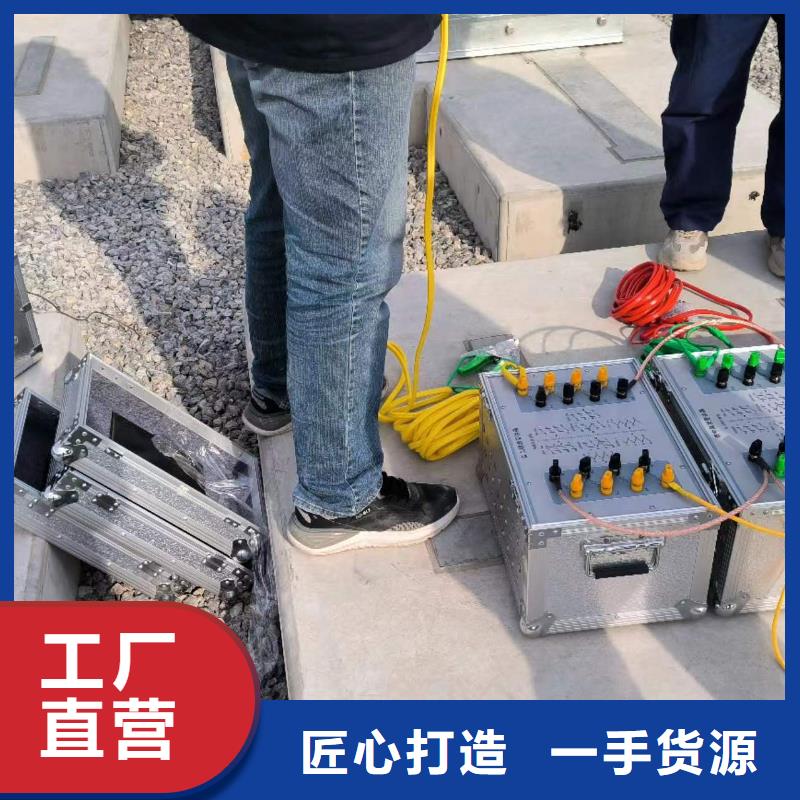

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。
一次通流加压模拟带负荷向量试验装置分机对时校准显示菜单6.3.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单6.3.3 分机操作待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。 一次通流加压模拟带负荷向量试验装置 电位差数字相位伏安表 电位差双钳相位伏安表 电位差双钳数字相位伏安表 模拟一次负荷法继电保护相位检验装置 三相通流加压模拟带负荷继电保护向量检测装置 六相微机继电保护校验仪 三相智能相位伏安表 继电保护相位测试装置 无线相位伏安测试仪 智能变电站投运前继电保护向量检查装置
一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量：10kVA 输入电压/电流：0～380V/15A 输出电流：对称120°（可实现平衡对称输出和不对称输出） 输出电流/开口电压： 0～200A/15V（工频）连续可调长时间稳流输出 输出电流200A，时间不小于120分钟（带有三相输出电流显示表头） 4.3 三相工频电压转换输出装置 容量： 3kVA 输入电压/电流：0～380V/5A 输出：对称120°三相电压（带有三相输出电流显示表头） 输出一次电压范围：0～10kV/200mA； 输出二次电压范围：0～100V/1A 4.4 双向工频阻抗转换装置（3台） 针对变压器绕组对的等效短路阻抗，选择电压、电流输入及输出档位，实现通过对变压器低压侧空载励磁，对整站各电压级所有母线PT施加一次电压（开口三角电压）完成一次通压；根据主变绕组对的等效短路阻抗计算，利用短路法对变压器绕组任一施加 880V相电压或 200A电流，其它非加压绕组在开关侧利用接地开关短路接地形成短路电流，完成变压器差动保护六角图检查。 额定容量：10kVA/相 输入：0～380V/50A A/N绕组：0～55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置（一台主机，三台分机） 测试频率范围：5～60Hz，高精度晶振对时，自动频率跟踪，基波采样,无线通讯距离：空旷500米，采用中继方式大于1000米；表计对时同步采样时间误差（30分钟内）：50ns以内（测量偏差1°以内） 相位测量：0～360°，误差≤3° 电压范围：0.1～400V，精度±0.5%，分辨率0.1V 电流钳范围：（工频）2mA～5A 精度±0.5%；（低频）2mA～1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置
