如果你想要更深入地了解我们的局部放电巡检仪加工定制产品，那么请务必观看这部视频。它一定会给你带来意想不到的惊喜和收获。
以下是:局部放电巡检仪加工定制的图文介绍
多年的不懈努力和历练，使天正华意电气设备(迪庆市分公司)拥有一大批经验丰富的 微机继电保护测试仪设计、安装技术人员及管理人员。通过与国内外同行的广泛交流与学习，积累了丰富的经验，掌握了先进的 微机继电保护测试仪技术和设计理念，使用户在满足佳使用条件下实现低得投资成本，从而实现投资小化，收益大化。

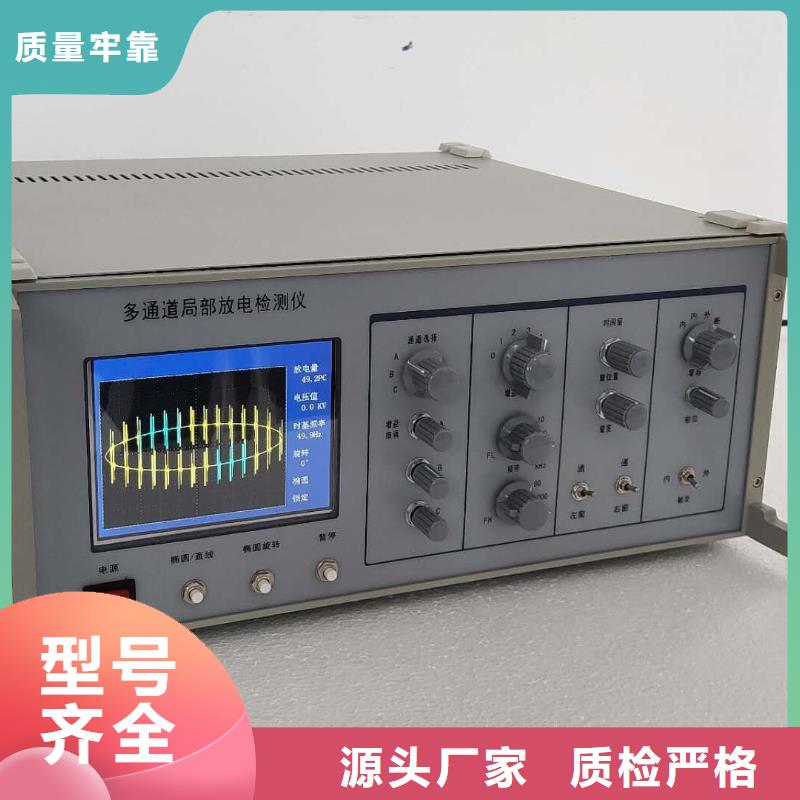

局部放电检测仪局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。
局部放电检测仪仪器基本操作5.1仪器开启/关闭按下按钮，开机画面显示在屏幕中。若要关闭仪器，长按 按钮。概要信息设备在进入正常运行状态后，显示系统主菜单。主菜单界面下显示有“暂态地电波超声波特高频高频电流检测记录系统设置等选项。在界面上方，显示当前时刻和电池电量状态。系统设置系统设置界面对系统的基本信息进行浏览设置。?存储目录试验过程中数据库文件和图片文件保存的位置。注:记录数据可在“首页-检测记录”查看。若新建一个已存在的目录，则会直接将之前目录中数据清空，请谨慎操作。所有数据存储路径在设备系统可对接RFID设备实现对应数据的智能读写操作。?蓝牙设备搜索并连接周围可用的蓝牙设备。?音量调节调节系统输出音量大小?日期和时间修改系统的时间和显示日期恢复出厂设置将系统中试验过程中产生的数据和图片进行清理，在没有导出数据之前，请谨慎操作设备信息软件版本，硬件版本以及系统发布日期。测量TEV试验有4种显示图：波形图，PRPD图，PRPS图，统计图。在运行状态下，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行TEV试验相关参数设置。?数据区当前测量过程中的值、背景值和当前值?历史极值区当前测量过程中近的20个周波的值。?图表区波形图—当前测量数据波形，根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—二维图谱，放电相位分布图谱，显示放电水平、相位以及峰值频次的关系，其中纵轴代表放电水平，横轴代表相位0-360度，不同的像素颜色代表不同的峰值频次。PRPS图—三维图谱，脉冲序列图谱，显示时间、相位及放电水平的关系，纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。
