简约而不简单，我们的生产数字式高压绝缘电阻表_诚信企业生产品视频将用直观的方式展示产品的核心价值。
以下是:生产数字式高压绝缘电阻表_诚信企业生的图文介绍
随着当前市场经济的不断发展，天正华意电气设备(大兴安岭市分公司)所有员工将以以更加完善的【微机继电保护测试仪】产品和服务竭诚与国内外客商广泛合作。与时俱进，不断提高【微机继电保护测试仪】产品质量，积j i开拓新产品，努力客户满意度。
企业核心理念：靠诚信广交朋友，用真情拓宽事业，为和谐实现双赢。
企业服务理念：打过一次交道，便是永远的朋友。
企业质量理念：用心制造、持续改进、精心服务、用户满意。
企业管理理念：责任有限，责任心无限

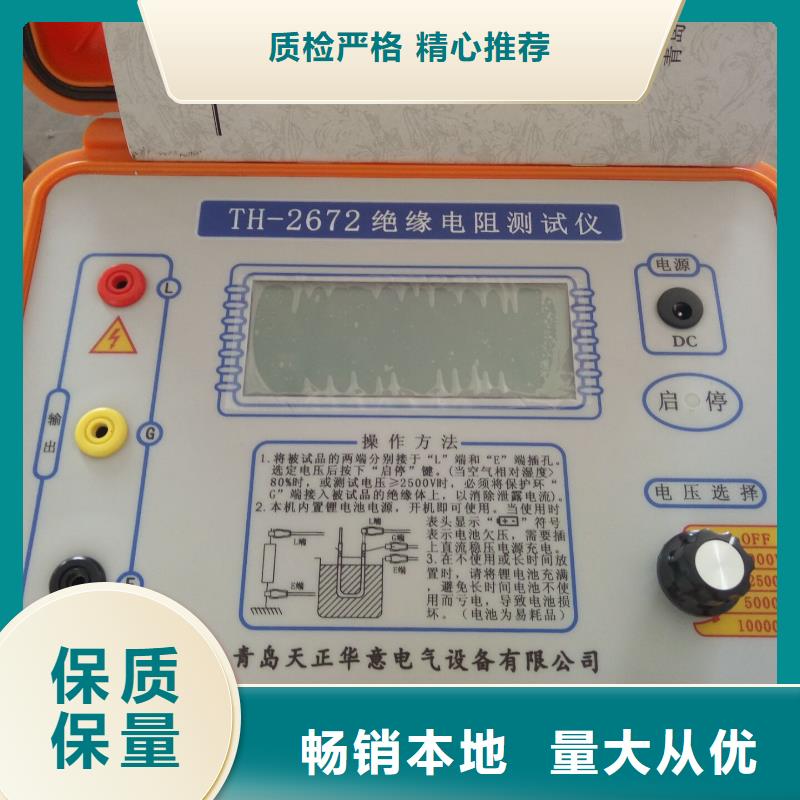

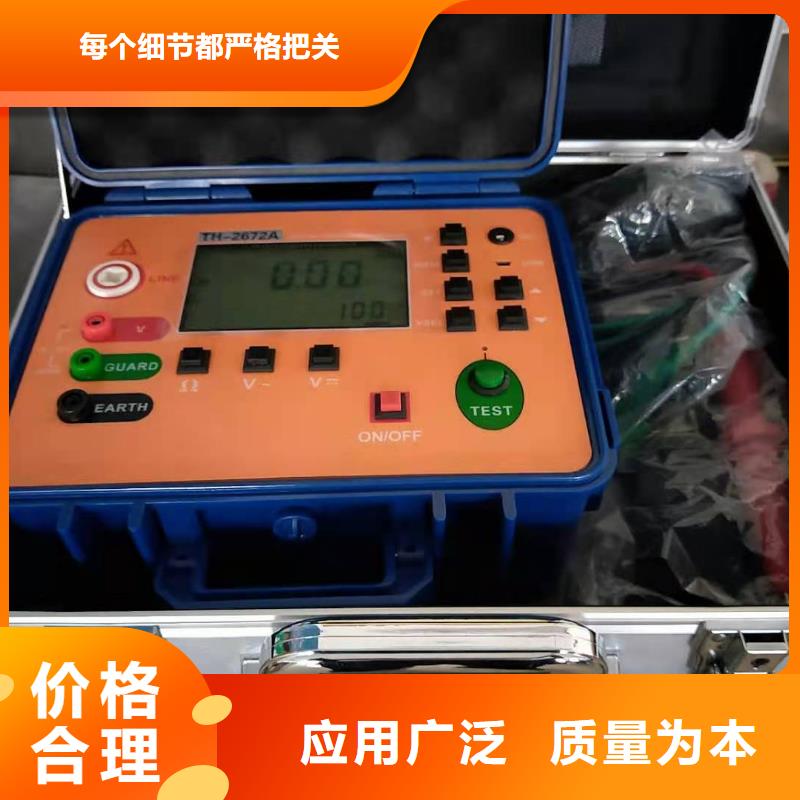

水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
水内冷发电机绝缘测试仪面板如图4-1所示。1.液晶显示屏：320X240点阵LCD液晶显示屏，显示各种设置参数、试验状态、结果、提示信息等内容。主要显示界面，如图4-3～4-7所示。2.打印机：针式打印机，用于将试验结果打印输出。3.电源开关：此开关顺时针方向旋转为“开”，电源接通，绿灯亮。反之为关。4.计时按钮：黄色，定时器触发按钮，按下此按钮后计时器从零开始计时。5.高压接通按钮指示灯：红色，带指示灯按钮。用于接通高压并指示高压通状态。在绿灯亮的状态下，按下红色按钮，应红灯亮绿灯灭，表示高压回路接通，此时可升压。如按下红色按钮红灯亮绿灯仍亮，且松开按钮红灯灭绿灯亮，表示机内保护电路已触发，此时必须关机检查试验装置，排除故障后，再开机进行试验。6.高压关断按钮指示灯：绿色，带指示灯按钮，用于关断高压并指示高压断状态。此绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断，控制箱关断输出。7.设置/调压旋钮：系一多功能控制杆，用于设置参数和调节电压。可对它进行旋转和按动操作。其中按动分为短按和长按，“短按”为选择确认或切换功能，“长按”为退出功能；“旋转”为切换选择、参数调整或升降压功能。视不同屏显界面，该旋钮操作功能略有差异，可参照屏显提示操作。B. 背板如图4-2所示。8.接汇水管端子：用来测量汇水管内电流，配有专用连接线。9.接地端子：此接地端子应与倍压筒接地端子、发电机定子绕组（非试验两相）的接地端联接为一点后再与主接地网相连。10.高压测量输入插座：用于将高压电压取样及泄漏电流信号输入至控制箱。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆线时只需逆时针转动电缆插头即可。11.高频输出插座12.高频输出插座：用于将控制箱内部产生的中频可调电压输出。使用专配的装有快速联接插头的电缆连接至高压发生单元底部的高频输入插座（内部连接至中频变压器的初级绕组）。（联接方法参照11所述。）13.电源输入插座：装置工作电源输入插座。电源类型：AC 380V±10％，50/60Hz，三相。供电电源线截面积应不小于4mm2。使用随机配备的含专用插头的电源线。
水内冷发电机绝缘测试仪 水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：1、吹水情况下做试验优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。2、通水情况下做试验优点：不用吹水设备，省去了吹水的时间。缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。3) 一分钟定时及提示功能，按试验规程要求设定。
