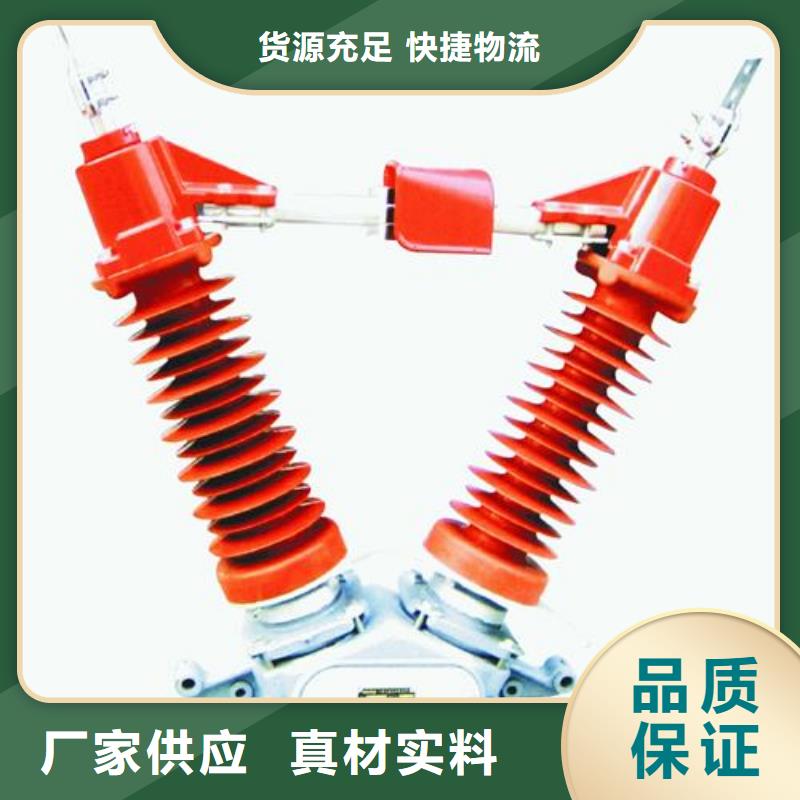

GW4-72.5/630A隔离开关

绝缘部分动静触头分别固定在两套支持瓷瓶（零件12）上。对型号中带C的，动触头固定在套管瓷瓶上。为了使动触头与金属的，接地的传动部分绝缘，采用了瓷质绝缘的拉杆绝缘子（零件7）。传动部分有主轴，拐臂，拉杆绝缘子等。底座部分由钢架组成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分合状态很直观。工作机理编辑高压隔离开关保证了高压电器及装置在检修工作时的，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。还可将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的。高压隔离开关的触头全部敞露在空观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身，这就是所谓“带负荷拉隔离开关”的严重事故。高压隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上。使用说明编辑环境条件1.海拔：不超过1000m;2.周围空气温度：-30 ＋40；3.周围环境相对湿度：日平均不大于95％；4.月平均值不大于90％。地震强度不超过8级5.场所：没有火灾，易燃，易，严重污秽，化学腐蚀及剧烈振动场所。技术参数项目单位数据额定电压KV12额定功率KWUIcosΦ额定电流A1600 200 2500 3150额定短路耐受电流KA4050额定峰值耐受电流KA100125额定短时持续时间S4额定绝缘水平工频耐受电压KV极间，极对地42断开口49雷电冲击耐受电压（峰值）KV极间，极对地75断开口85技术性能隔离开关没有灭弧装置，不能带负荷进行操作。对于10KV的隔离开关，在正常情况下，它允许的操作范围是：1.分，合电压互感器和避雷器。2.分，合母线的充电电流。3.分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。五六十年代的老变压器，空载电流表大，因此那时规定：户外型隔离开关只能分合560KVA及以下的变压器的空载电流，户内型隔离开关由于相间距离小，只能分合320KVA及以下的变压器空载电流。后来的S7系列及现在的S9系列的变压器空载电流比老式的变压器有明显的下降，
