天正华意电气设备(大庆市分公司)一家专业生产 微机继电保护测试仪的厂家,我厂始终秉承“以品质为基础,以服务为宗旨”,力求给广大客户提供z u iz u i优质的产品,z u i的服务,自创建以来赢得了客户的一致好评和业内的高度赞扬。公司拥有专业的设计制作团队、高标准的精良设备,公司拥有自己的生产厂房,能批量设计生产各种 微机继电保护测试仪等产品。公司制作材料的应用,技术的开发,质量的检验和制作工艺上都有严格的标准,每个细节都力求完美精益求精。

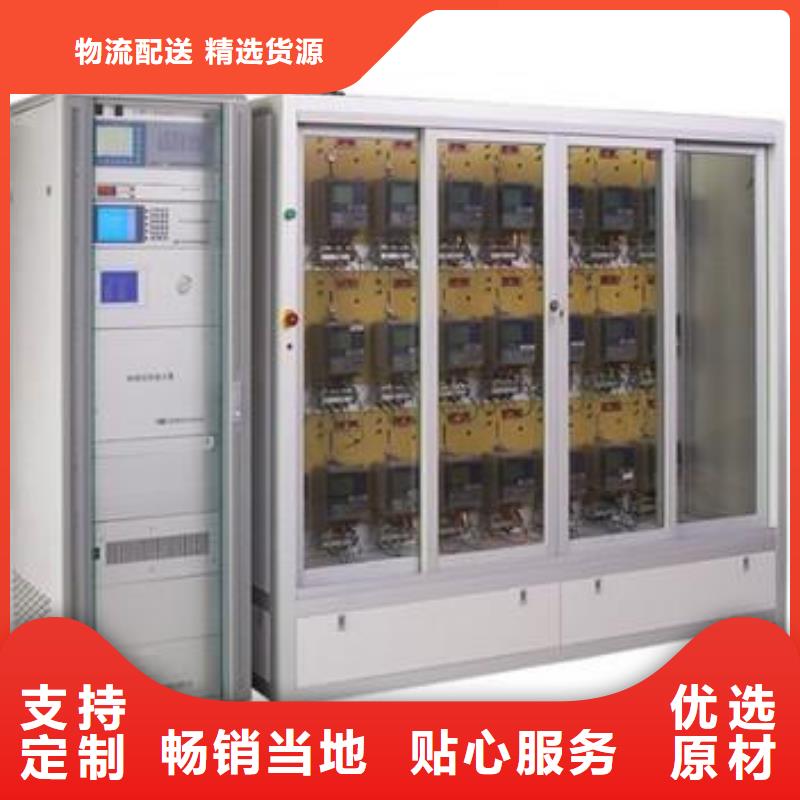

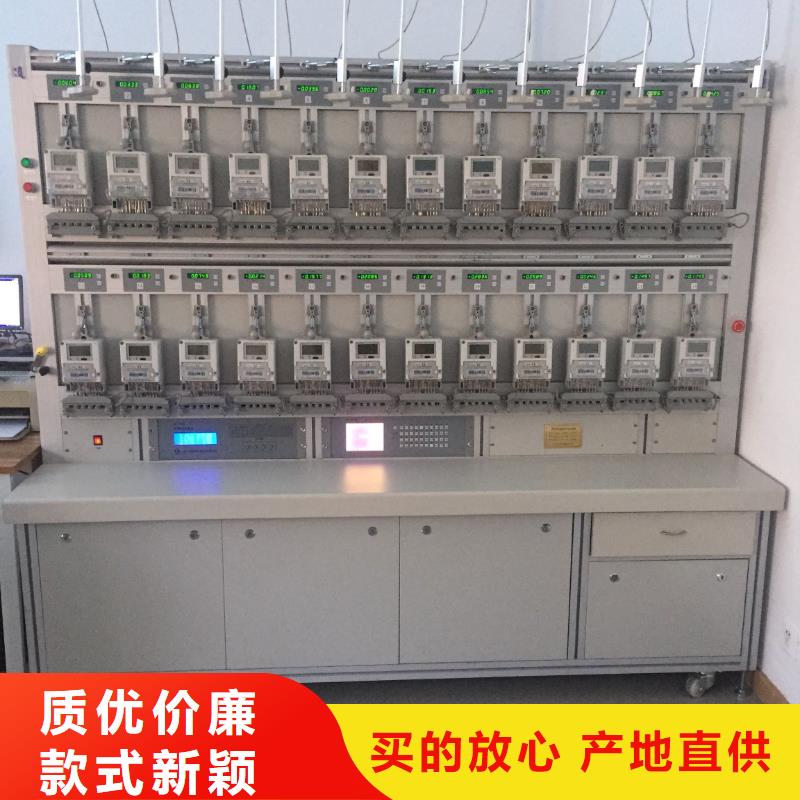

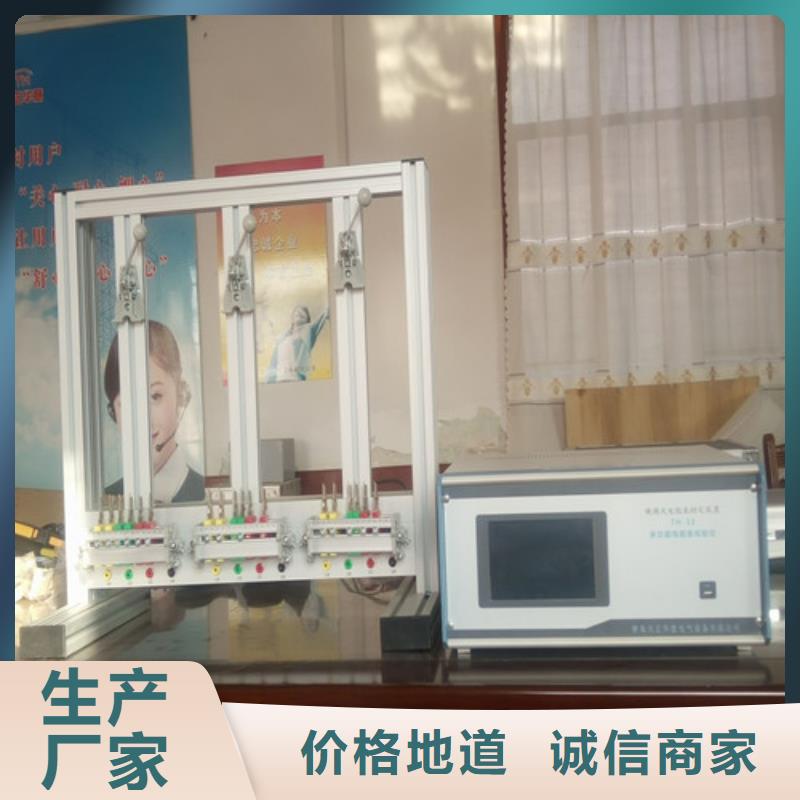

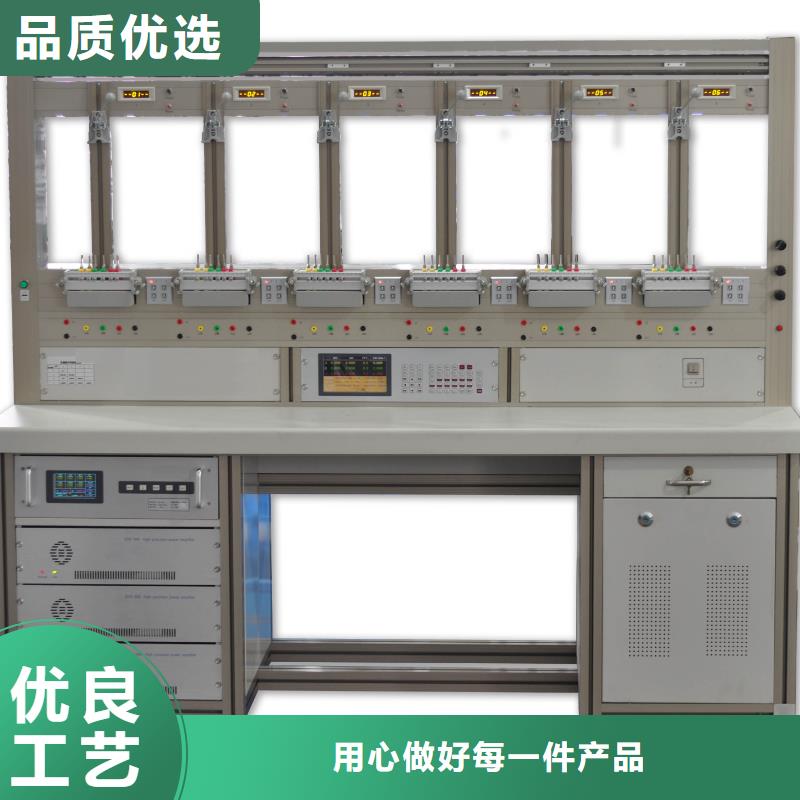

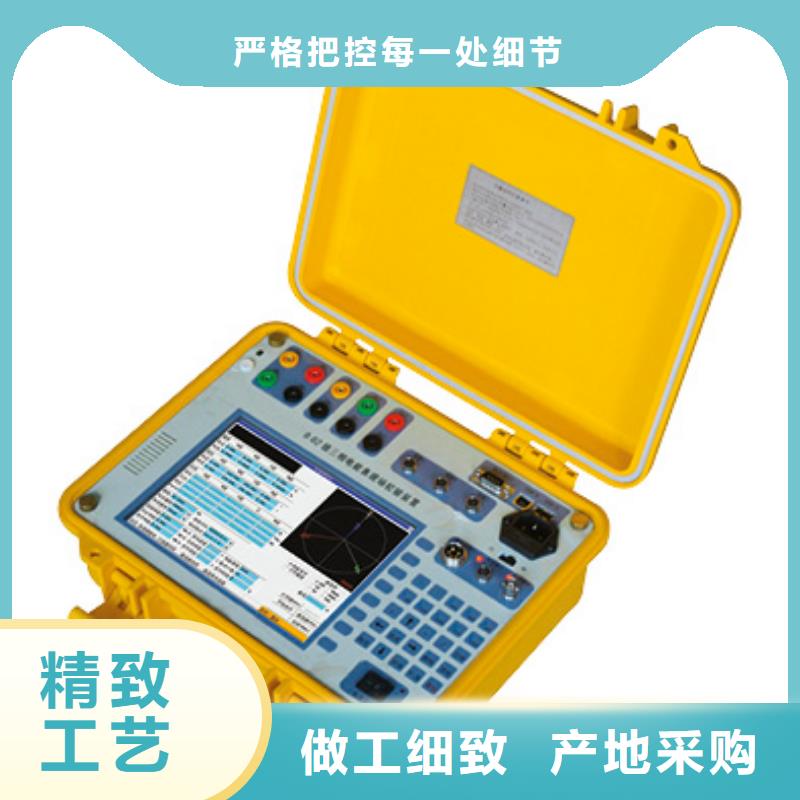

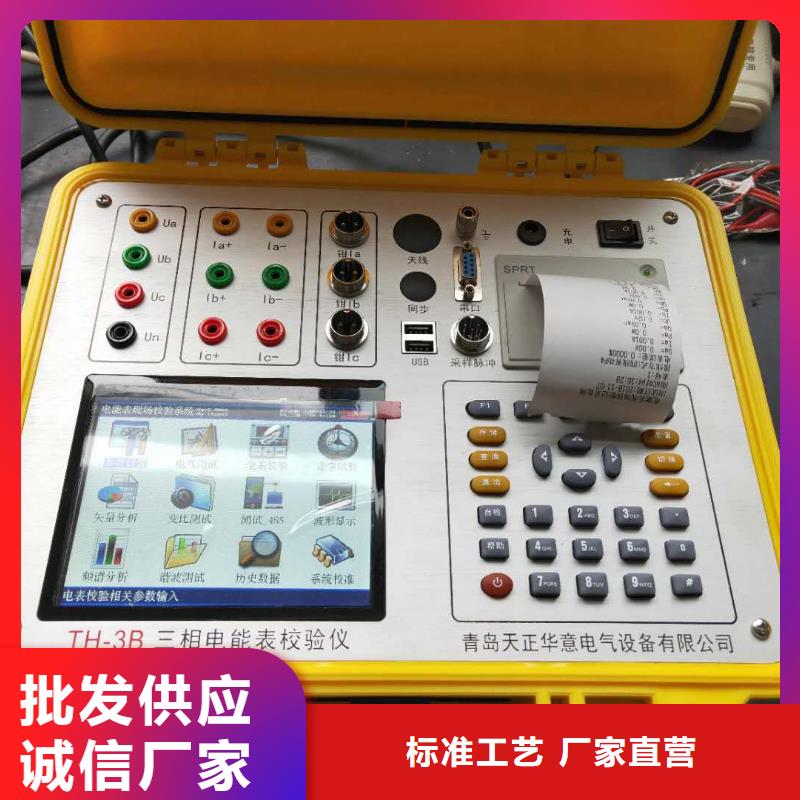

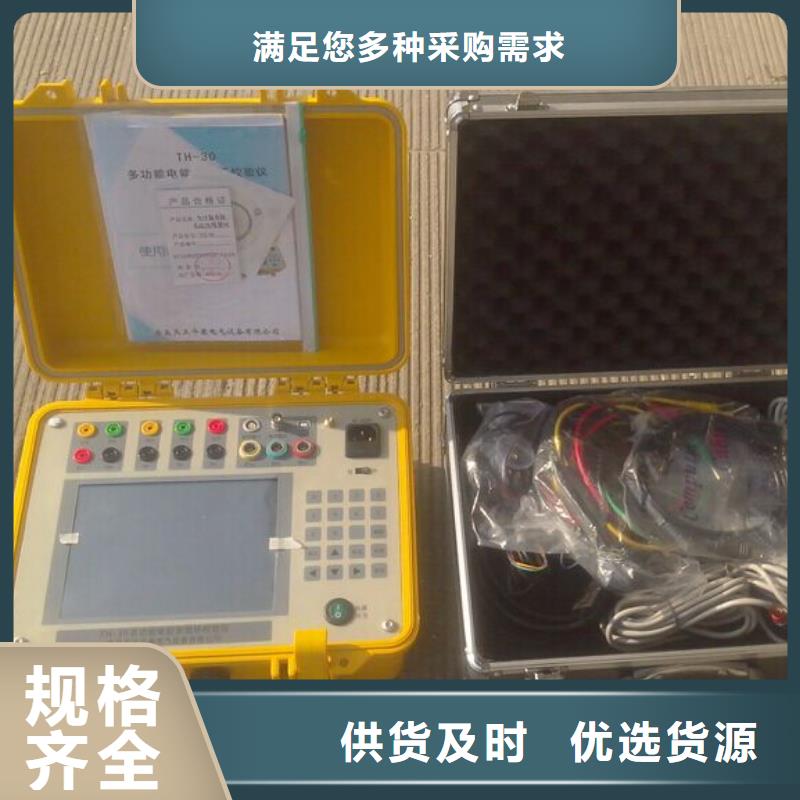

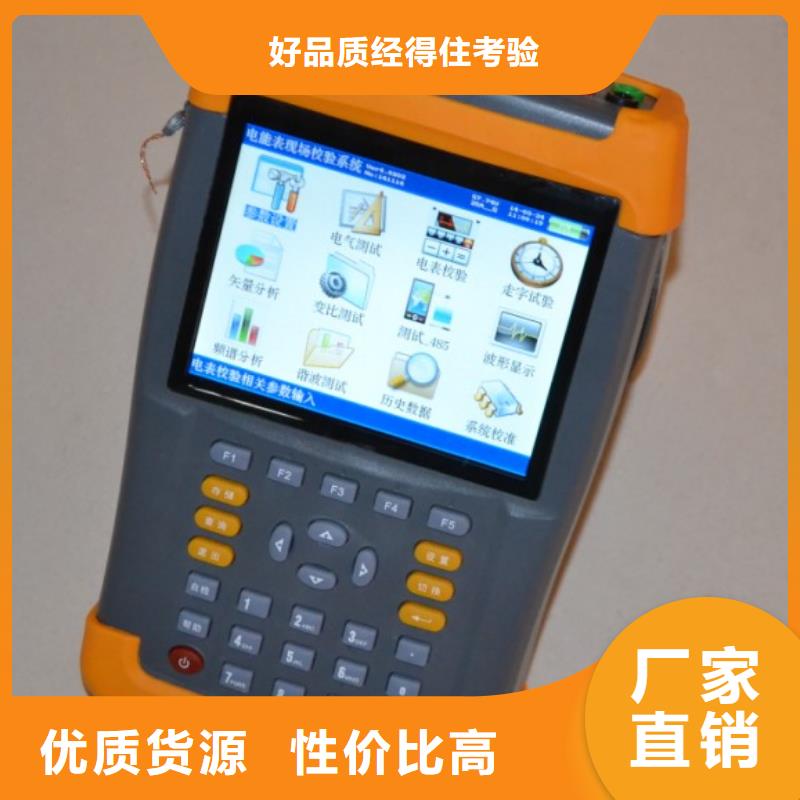

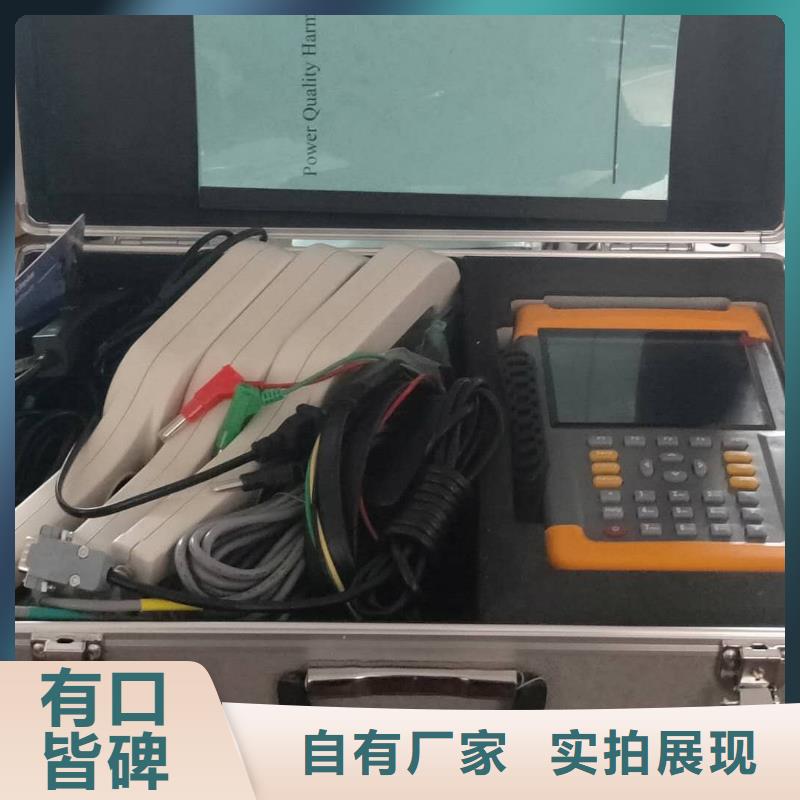

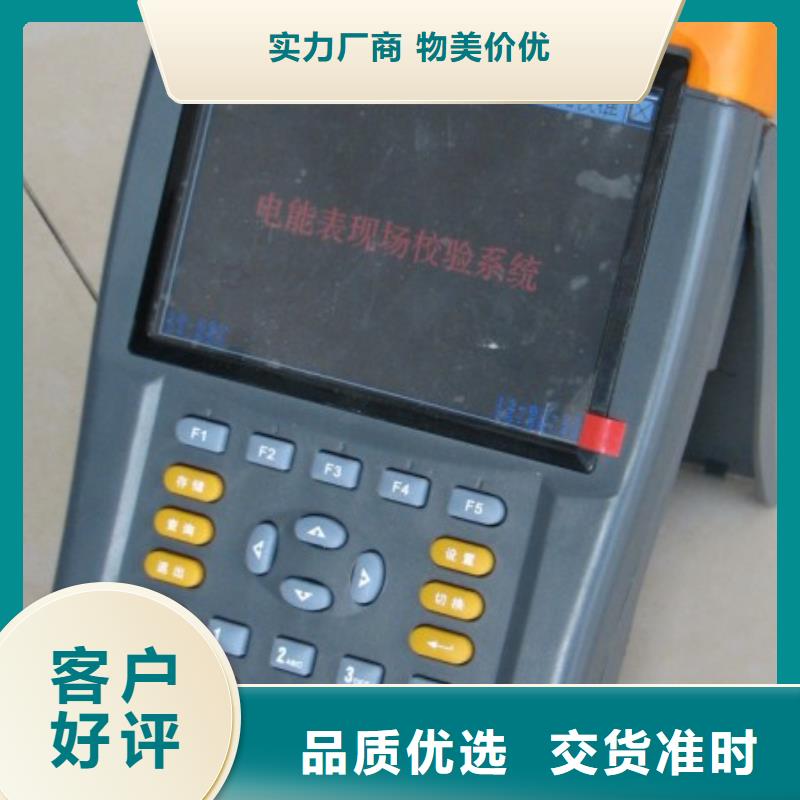

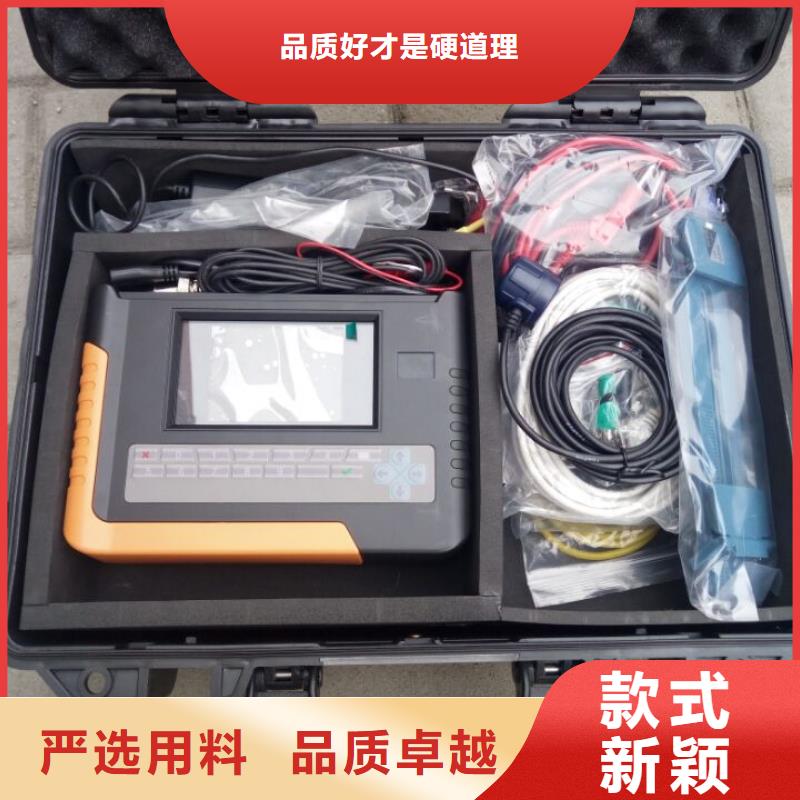

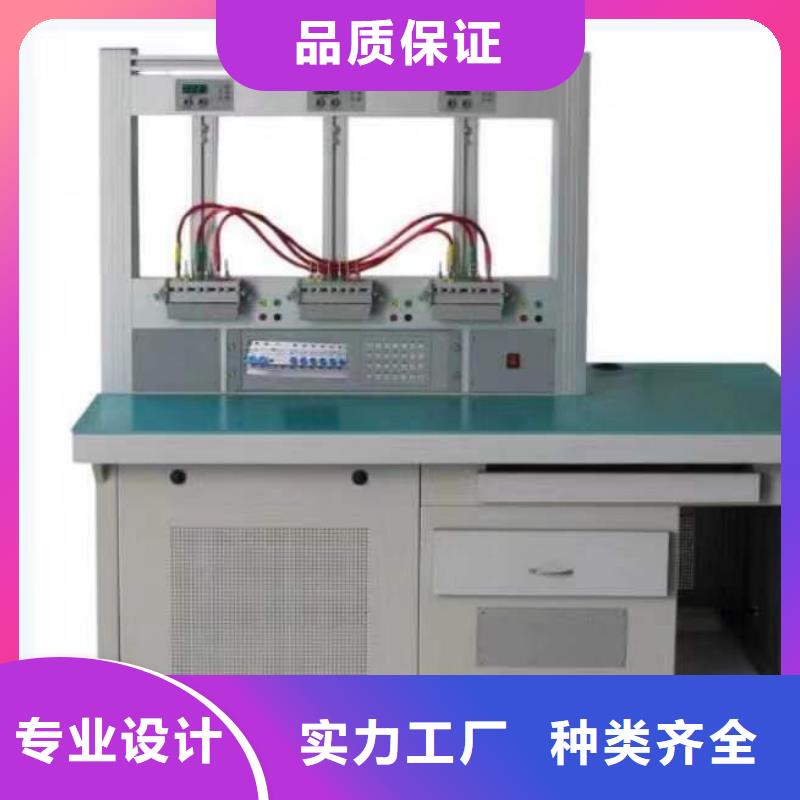

三相电能表校验装置单相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,多可存储500组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用,亦可手持操作使用。为方便手持操作,本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧,保证了手持操作的方便灵活。
三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能,仪器通过与被校电能表同功率相连,测算被测表的电能误差。正确的操作流程为:接好工作电源->开启工作电源开关->根据被校电能表设置相应参数->接好电压、电流测试线->接入光电采样器或脉冲线->接线判别(可选)->开始电能表校验->保存校验结果->拆除测试线->关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源:先插好外部电源线,将“电源选择开关”拨至“外”,开启“总电源开关”。使用测试线路供电:根据2.3.3章节的描述,结合被校电能表的实际情况,正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中,电压一般有57.7V、100V、220V、380V四种,这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后,仪器进入“综合界面—校表设置”界面,光标停留在“常数”项,根据被校电能表的参数,使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后,单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表,根据2.3.3章节的描述,按不同的被校表种类及现场情况选择不同的接线方式,将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要,可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多,表尾接线较多,校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况,在仪器的“综合界面”和独立的“接线判别”界面,都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号,绘制出对应的向量图,并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况,结合判别结果,对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误,可根据仪器给出的提示对被校电能表的接线作出修改。

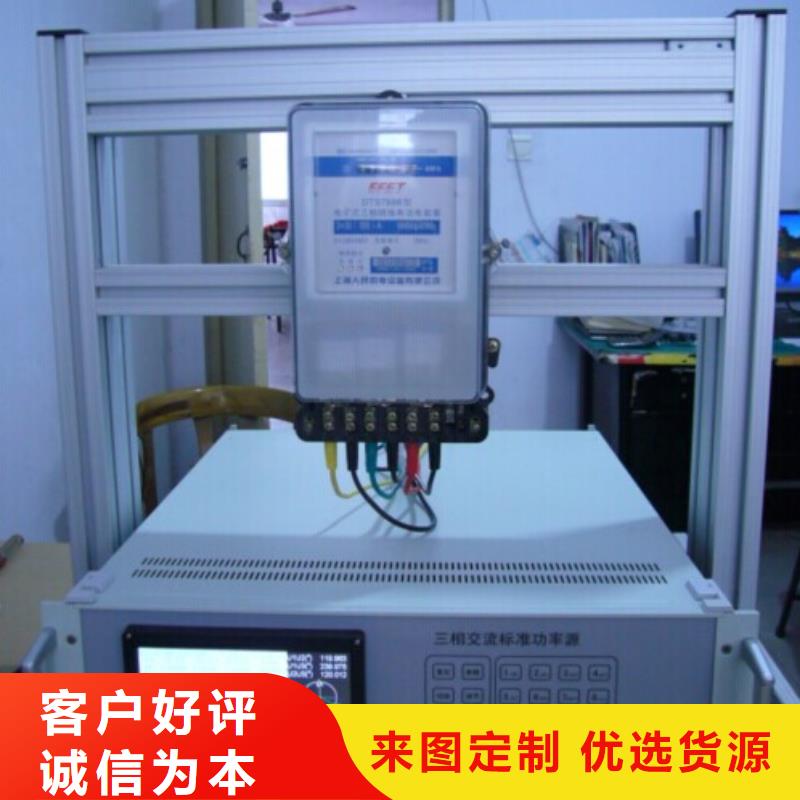

三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式:市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的(如图2-1:8所示),当选择到“外”时,仪器通过市电供电;当选择到“内”时,仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V,当用户现场工作时,即使没有市电供电,仅仅通过被测电能表的电压通道提供的能量,就可以使本仪器正常工作,给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法,如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时,要求使用本仪器配套的脉冲线。该脉冲线中,黑色线为电源负极,接在目标电能表脉冲输出端子的负极;黄色线为脉冲接收,接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式,其中电流的接法分别给出了内置电流互感器和钳形电流互感器的,用户根据实际情况灵活选择。

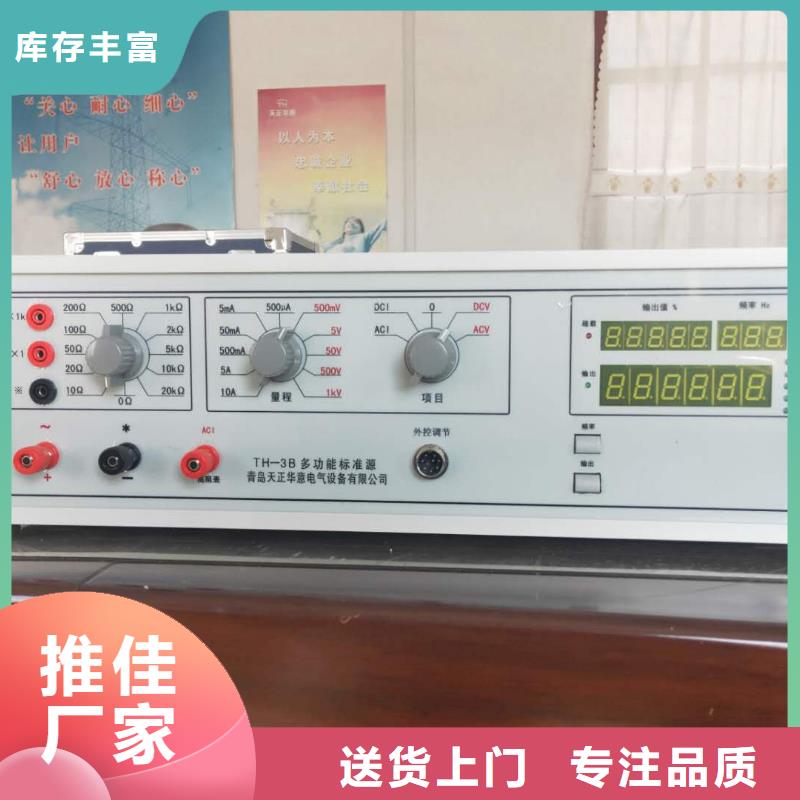

三相电能表校验装置 谐波设定方法是:(1)先按“谐波值”键,显示窗口Ua、Ub、Uc、Ia、Ib、Ic均显示一个数字2,2代表个相所含波形数,电源中已经预置一种谐波输出方式,即每相均含有基波和三次谐波两种波形,三次谐波相对基波幅度为10%,相位为零。(2)再按“谐波值”键,显示器表达两个意思,一是本次谐波参数共3项由P、S、Φ显示,可输入参数的项,其代码在闪动。二是指定输出本次谐波的相序,显示于6个窗口的相序符号,表示该相内含有本次谐波,按下相应的起停键(Ua…Ic等),可使该相退出或参加.(3)谐波有三个参数是:谐波次数(n),谐波幅度(A),谐波相位(P)定义是:n:两位数值1-21次任选.A:三位数,表示以基波幅度为,本次谐波相对基波的百分值,0-,按整数设定。P:三位数,表示谐波的相位0-360°按整数设定.输完一个谐波参数后,再输下一个参数,可按依次“谐波”键,下一个代码会闪动,表示可以输入。(4)某次谐波设定完后,要确认,确认的方法是,先按“↑”键,再按”0”键.(5)当某一相输出含有多个谐波成分,可以多次输入,并每次都确认一下.(6)从”谐值”状态退出,可按任一个功能键.使用谐波输出要
