以下是:湖南长沙埋地管道防腐层检测仪2025已更新(今日/正规)的图文介绍
未来，天正华意电气设备(长沙市分公司)将加大科技创新力度，提高产品市场竞争实力，扩大规模，促进企业快速发展，逐渐向着精细化、集约化、国际化发展方向迈进。致力于 微机继电保护测试仪产品综合服务生产商。创企业，树品牌，振兴民族工业为己任，竭诚欢迎海内外客商前来洽谈业务。

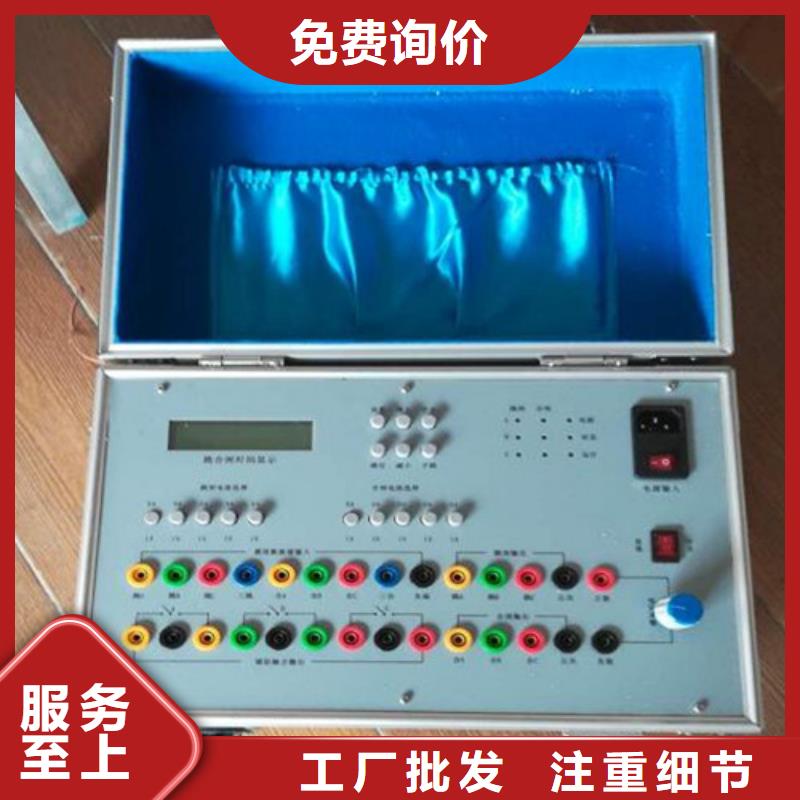

湖南长沙模拟断路器 注意：1. 分、合闸输入回路是独立分开的。2. 分位、合位 1、合位 2 输出继电器信号接入设备时，输入必须为有源输入且“﹢”极接高电位，“-”极接低电位，禁止极性错误。接线方式如下图所示：分位输出接线图2.分/合闸时间设置根据一次设备断路器的分、合闸时间参数设置分闸时间（10ms～90ms)、合闸时间（20ms～180ms）。3.接入供电电源打开电源开关后合闸指示灯亮，表示设备电源接通。同时，合闸继电器导通，同时指示灯点亮表示合闸继电器接点的初始状态为常闭状态，分闸指示灯处于不亮状态，表示分闸继电器接点处于常开状态。4.测试开关合闸处于通电状态下，当检测到分闸输入电压后，自动读取用户设定的分闸延时设定时间，进入分闸操作，延时设定时间之后进行继电器状态切换试验，分闸指示灯点亮；当检测到合闸闸输入电压后自动读取用户设定的合闸延时设定时间，进入合闸操作，延时设定时间之后进行继电器状态切换试验，合闸指示灯点亮。当同时检测到分闸及合闸输入之后，分、合闸指示灯闪烁，提示错误。 按手动合闸按键，模拟开关合闸，立即进入合位，分位继电器接点断开，分闸指示灯灭，合闸对应合位继电器接点闭合，合闸指示灯亮。按手动分闸按键，模拟开关分闸，立即进入分位，分闸继电器接点闭合，分闸指示灯亮，合闸输出对应合位继电器接点断开，对应接点红灯灭。使用注意事项1.使用前请认真阅读本说明书。2.开机前请按照本说明书相关要求进行接线操作；3.禁止在试验进行过程中做手动跳/合闸按键操作。4.禁止私自拆开设备。设备配套：名称单位数量电源适配器1试验线
我们的使命是成为具创新的 微机继电保护测试仪企业，并在所服务的 微机继电保护测试仪市场中成为备受推崇的供应商。天正华意电气设备(长沙市分公司)会自始至终保持 微机继电保护测试仪产品的高品质，并且不短推陈出新，为新老客户创造更高的价值。

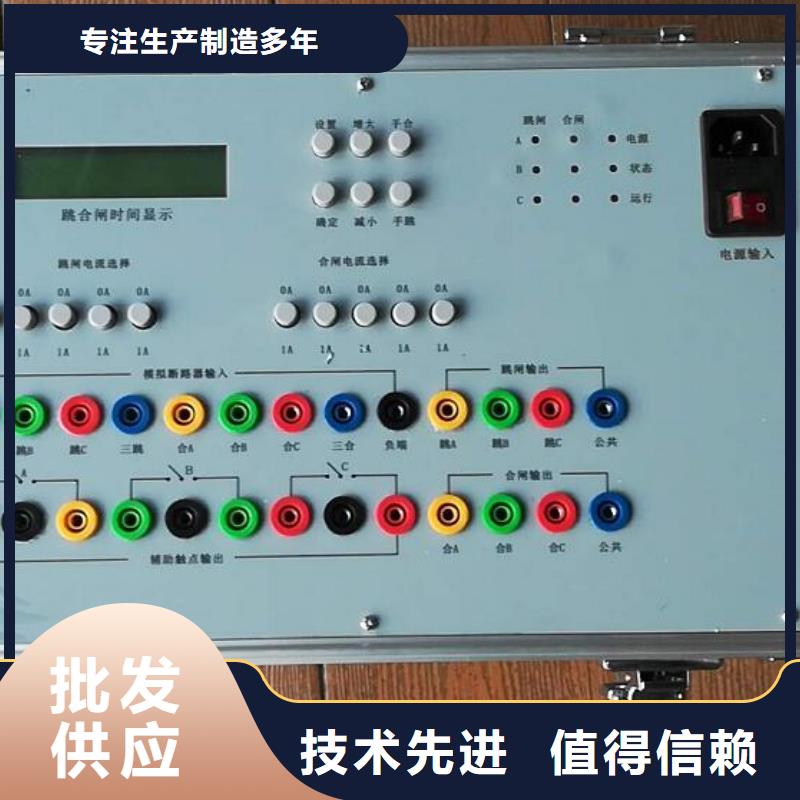

湖南长沙模拟断路器 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。
湖南长沙模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护跳开4DL、1DL，备自投装置延时S2自动投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（3）三台变四母线两分段母联自投方式如下图：正常运行时1DL、3DL、4DL、6DL合闸状态，2DL、5DL分闸状态。模拟开关A相对应1DL，B相对应2DL，C相对应4DL（次试验），C相对应5DL（第二次试验）。试验接线如下图：动作方式（1）：该方式做两次，手动拉开K开关，模拟＃1变上电源失压，备自投装置判断＃1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：该方式做两次，手动跳开模拟断路器A相开关，模拟主保护跳开1DL，备自投装置延时S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似，在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同，请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器，并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路
