以下是:吉林长春无局放试验系统2025已更新(今日/资讯)的图文介绍

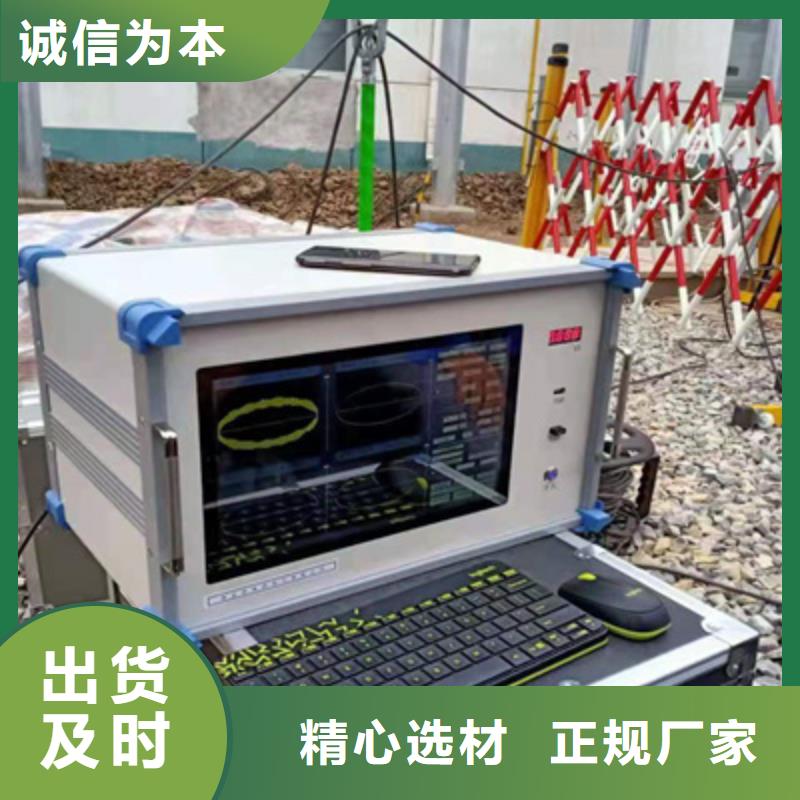

吉林长春局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db,正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
科技创新是天正华意电气设备(长春市分公司)永续发展的不竭动力，公司有着一支强大的 微机继电保护测试仪技术科研团队，公司数个以研究生为主的 微机继电保护测试仪项目研发团队不断取得技术上的进步。可以期待… 谢谢您，我们的朋友与伙伴，一路走来对公司的支持与鼓励！感恩的心，感谢有您！ 将以更多符合社会期待的 微机继电保护测试仪产品回报客户和社会！
吉林长春局部放电检测仪干扰的主要形成方式和侵人途径（1）干扰的主要形成方式：①来自电源网络的干扰；②来自接地系统的干扰；③由其他高压试验或电磁场幅射场接收到的干扰；④试验电路本身所产生的干扰；⑤试验电路中或试样内部接触不良形成的干扰等。（2）干扰的侵人途径，通常有以下几条：①电容耦合：导线（如馈电线）上如有干扰电压可通过导线对测试电路的杂散电容耦合到测试电路中。电容耦合易产生在试品电容小的情况；②感应耦合：导线（如馈电线）上如载有干扰电流，则通过与测试电路间的磁感应，就耦合到测试电路中。在测大电容试品时，只要存在很小的互感M，感应耦合作用就很强；③接地耦合：这主要是由于多点接地引起的，接地系统中在两个接地点上流过电流，从而在试验电路中建立起一个干扰电压；④经由高压电源耦合：电网干线来的干扰电压经试验变压器初、次级绕组间的电容耦合进人试验电路。3、或抑制干扰的主要措施（1）采用带调压器、隔离变压器和滤波器的滤波控制电源（如 LB－5）。隔离变压器初级绕组屏蔽接地电网系统的地；次级绕组屏蔽接试验电路的地（或全屏蔽系统的地）。（2）设置屏蔽室。可以仅屏蔽试验电路部分，而高压变压器等在外面，高压由套管引人（但必须用滤波器）。也可将高压电源，试验人员置入屏蔽室而局部放电检测仪在外面，如能将检测仪也放在屏蔽室内当然更好。设置屏蔽室的目的与作用是阻止电容耦合和感应耦合两条途径。屏蔽室的设计可参看有关资料。（3）可靠的单点接地，将试验回路系统或整个屏蔽体设计成单点接地结构，接地电阻要小。接地点要与一般试验室的地网及电力网中线分开。如图二十a为单点接地，而图二十b的接地方式易形成回路地电流，引起干扰。图二十 a 图二十 b（4）采用高压滤波器。在试验变压器次级的高压侧加装高压滤波器可进一步抑制电网系统的干扰，并可提高检测灵敏度如图二十一所示的两级T型滤波器，设L＝0.5H、C＝0.004uF，则对30KHZ信号可衰减60dB。当然，高压滤波器也必须在试验电压下无放电。国内单位有使用串联在高压引线中的调谐式选频滤波器，效果也很好。
tianzh
吉林长春局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲,其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。
