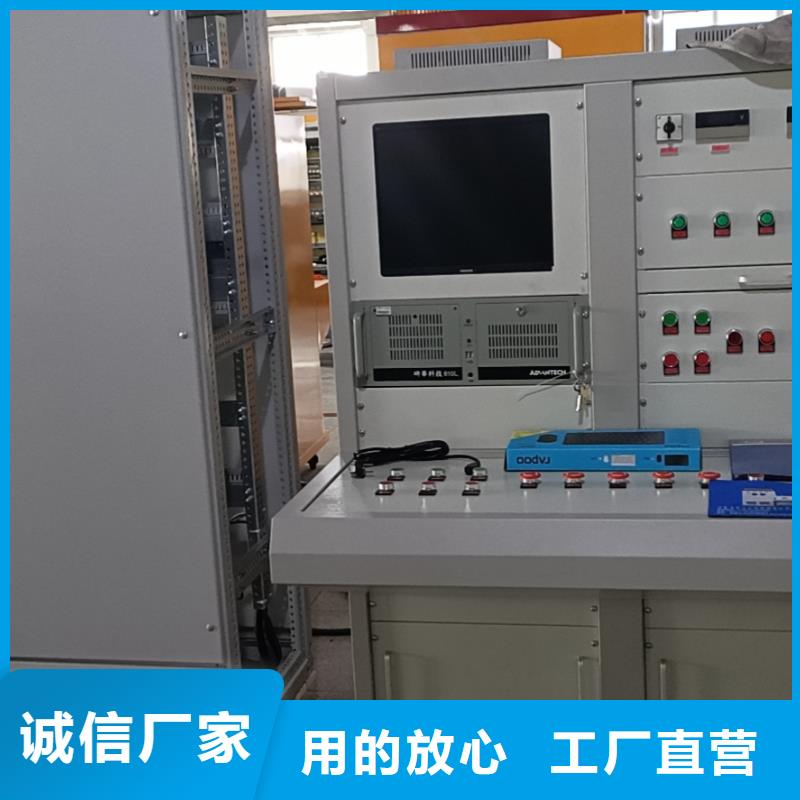

一分钟的时间，对于了解我们的电机综合测试台-大品牌质量有保障产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。
以下是:电机综合测试台-大品牌质量有保障的图文介绍
天正华意电气设备(成都市分公司)是集产品研发、设计、生产、销售于一体的的公司. 主要产品有 微机继电保护测试仪，产品特点：价格有优势、制作精美，品质优良，可以更好的展示贵公司的产品。服务客户。企业经营方针为：良心品质、爱心价格。企业准则为：品质、品行、品德、品牌。

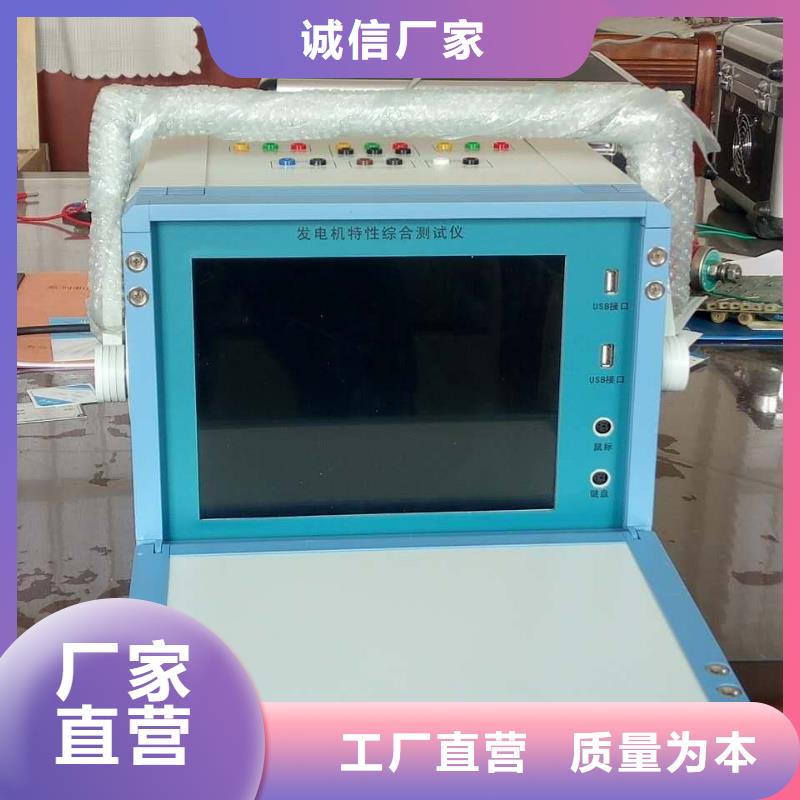

发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组 （定子二次电压）0∽750V交流电压3 组 励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息 在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：
发电机特性综合测试仪 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10％阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。
发电机特性综合测试仪电阻时间”:单个电阻测量时间。单位为毫秒。值为500，小值为0。(注:不应该小于500毫秒，被测电阻越小时间应相应延长)9)“标准温度”:用来对电阻测量值进行温度补偿。所给出的电阻上下限应是“标准温度”中设定温度下的值，单位为℃。值为20，值为200。10)“绝缘下限”:判断绝缘电阻合格与否的标准，单位为MΩ。值为100。 11)“绝缘时间”:绝缘电阻测量时间。单位为秒。默认值为0。一般情况下时间设定为0即可，如发现绝缘电阻测试不稳定时可以相应延长时间。15)“耐压电压”:在测试系统中如果工频耐压为自动调压方式时此之值为调压单元调整电压之参照。无论在自动或电动调压设备上在耐压测试时所采集到的电压与此标准参数进行比较如果相差±20％则系统会给出相应的提示。单位为kV。16)“泄漏上限”:工频耐压泄漏电流上限，单位为mA。17)“泄漏下限”:工频耐压泄漏电流下限，单位为mA。值为0.01。18)“耐压时间”:对被测物施加耐压电压的持续时间。单位为秒。值为1，小值为0。20)“空载电压”:(出厂参数)空载测试的标准电压值。用于空载电流和功率的修正。单位为V。默认值为380。27)“空载电流H”:(出厂参数)空载电流(修正后)上限值，单位为A。(注:电流的上限值决定电量测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。28)“空载电流L”:(出厂参数)空载电流(修正后)下限值，单位为A。29)“空载平衡”:(出厂参数)空载测量的三相电流的不平衡度上限。默认值为10％。30)“空载功率H”:(出厂参数)空载损耗(修正后)上限值，单位为W。31)“空载功率L”:(出厂参数)空载损耗(修正后)下限值，单位为W。32)“空载时间”:(出厂参数)空载测量的持续时间。单位为秒。默认值为5。33) “运行时间”:(出厂参数)此项参数只有在单相电机作离合开关测试时使用。为每次电机空运转的时间。34) “停止时间”:(出厂参数)此项参数只在单相电机作离合开关测试时使用。为每次电机空运转后停止的时间。单位为秒。35)“运行次数”:(电机出厂参数)此项参数只在单相电机作离合开关测试时使用。每次电机空运转并停止一段时间的循环次数。
