以下是我们上传的数字电缆识别仪实拍视频，您可以点击观看。

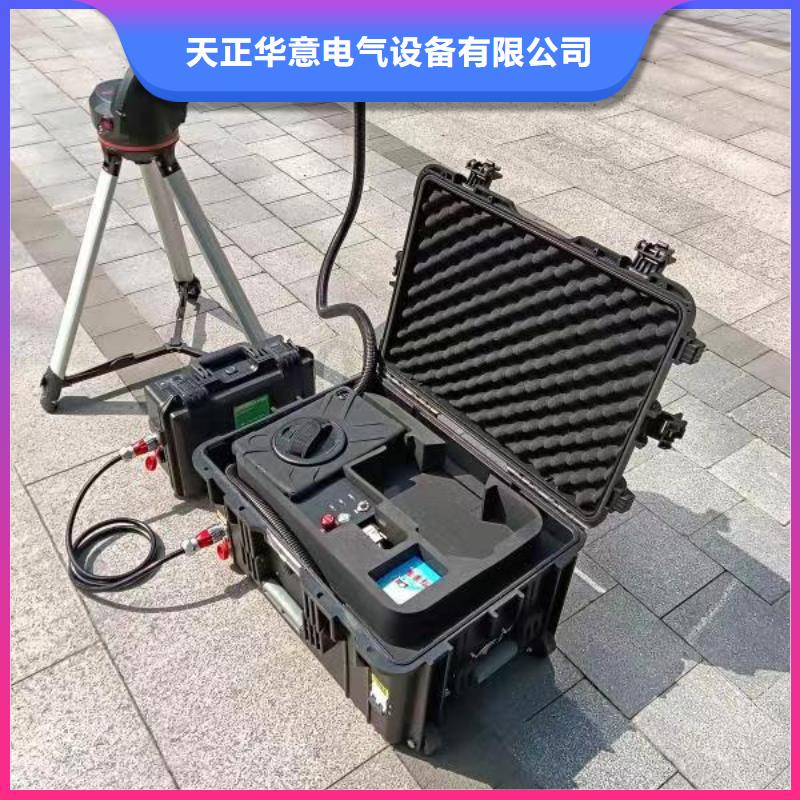

以下是:数字电缆识别仪的图文介绍

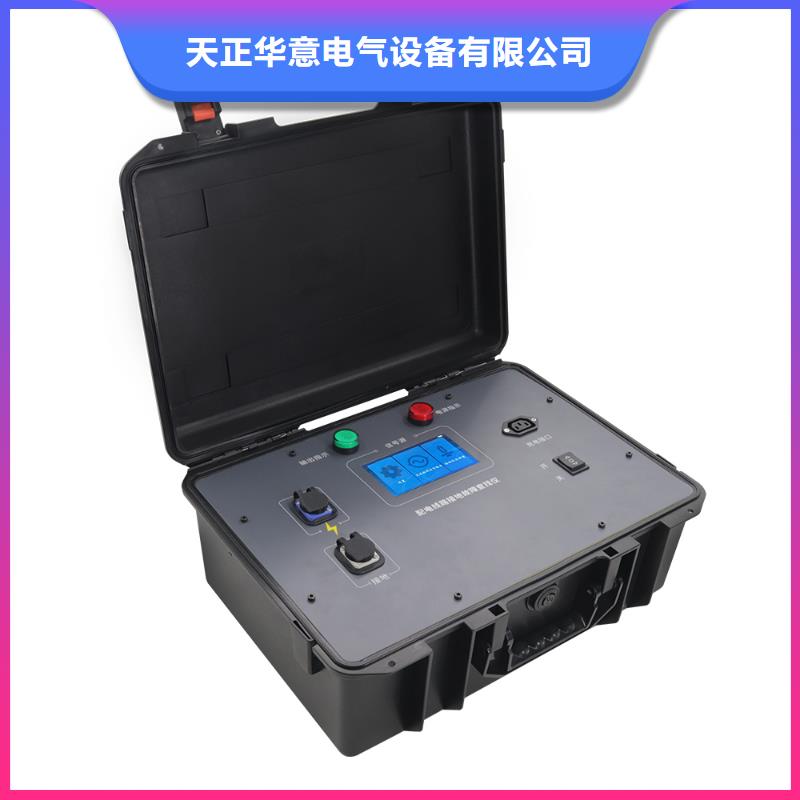

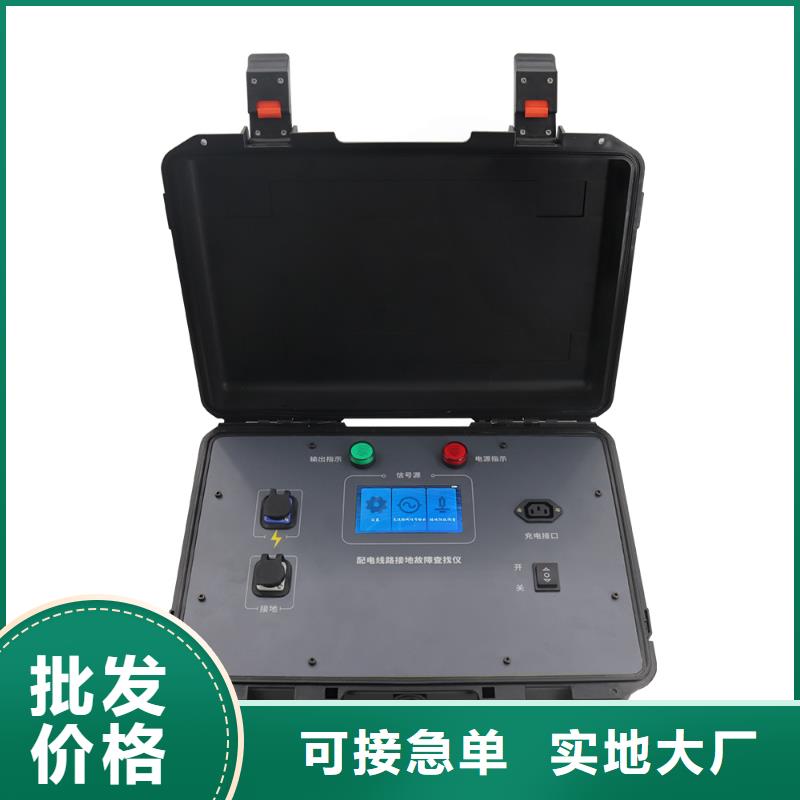

架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g
架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，
架空线路故障测试仪 测试装置显示界面及测试项目操作菜单11.1 装置通电开机后初始化显示界面及优盘操作界面通电后装置显示界面 按[U盘]热键后优盘操作图（8）图（7）对应操作说明：1）连续按压[变深]或[变浅]键用于步进调整显示屏幕黑白对比度。2）按[背光]键开启或关闭屏幕背光灯。按[U盘]键，即可进入优盘升级或导出传出数据等相关操作菜单。4）按[升级]键，对仪器程序通过计算机进行调试或作软件升级时使用。5）按[时间] 键，可对仪器的屏幕上显示的时间进行调整，根据光标所指位置通过相应的数字键进行调整设置。6）按[启动] 键，即进入“测试系统接地完好性检测”菜单。图（8）对应操作说明：按[U盘]热键进入显示菜单后，插入优盘后根据光标指示位（反黑）进行对应操作，按照对应功能热键参考提示说明进行相应操作。1）使用U盘升级装置主机程序，连续按[F2]键4次，功能热键弹出升级热键，在按压[优盘初始]读取优盘容量信息，显示U盘容量大小，读出内存容量无误后，根据提示即可使用优盘进行操作。2）按[线路数据]键可将仪器内存储的线路参数数据导入到优盘中。3）按[优盘退出]键返回开机界面。11.2 装置试验接地完好性检测及线路信息设置菜单界面测试系统接地完好性检测界面图路信息参数设置菜单界面图（10）在开机界面按[启动]键首先进入到“测试系统接地完好性检测”菜单，根据光标指示位（反黑）操作，建议在线路参数测试接线前先进行该功能操作，避免由于试验接地不良导致测试误差。
无论是电话或在线咨询，只要您需要天正华意电气设备(毕节市分公司)会及时给予专业的答疑指导，我们为您提供专业的 微机继电保护测试仪解决方案。
