想要一睹电缆故障综合测试仪品质有保障产品的真容吗？快来观看我们的视频吧！我们将带您走进一个全新的世界，感受产品的魅力与品质。

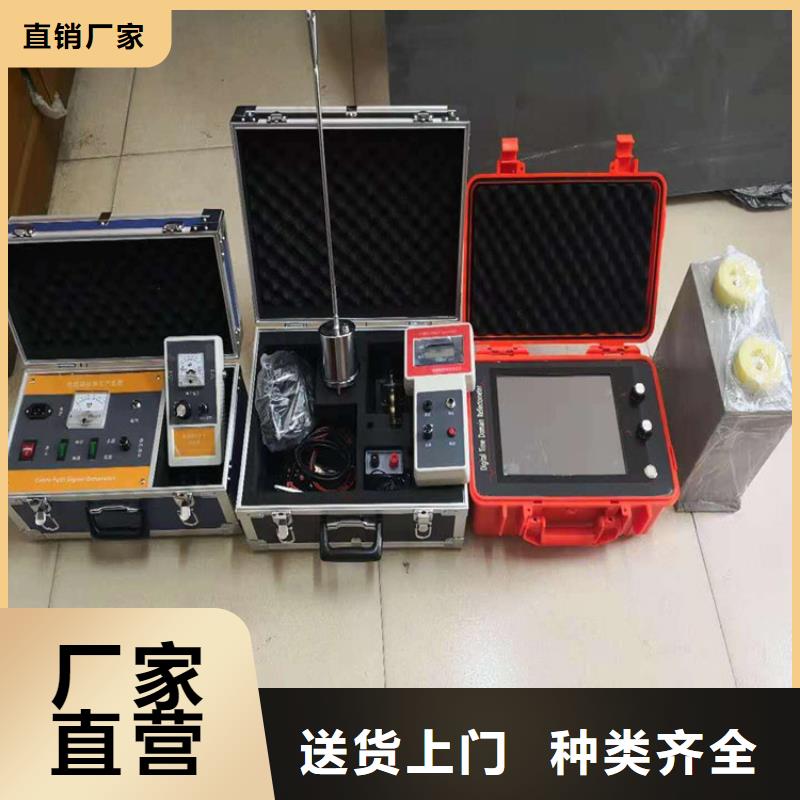

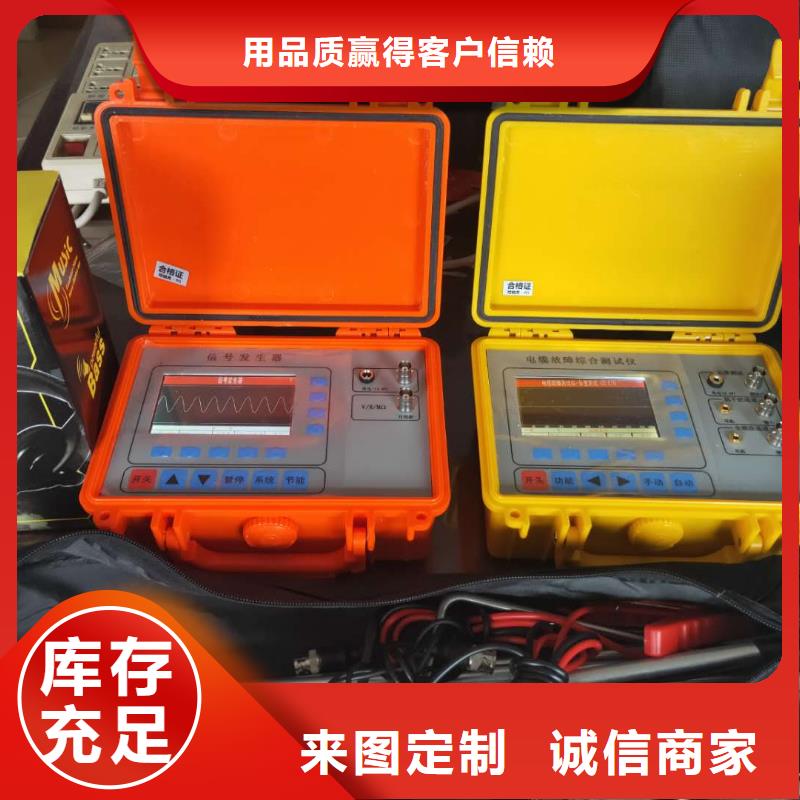

以下是:电缆故障综合测试仪品质有保障的图文介绍

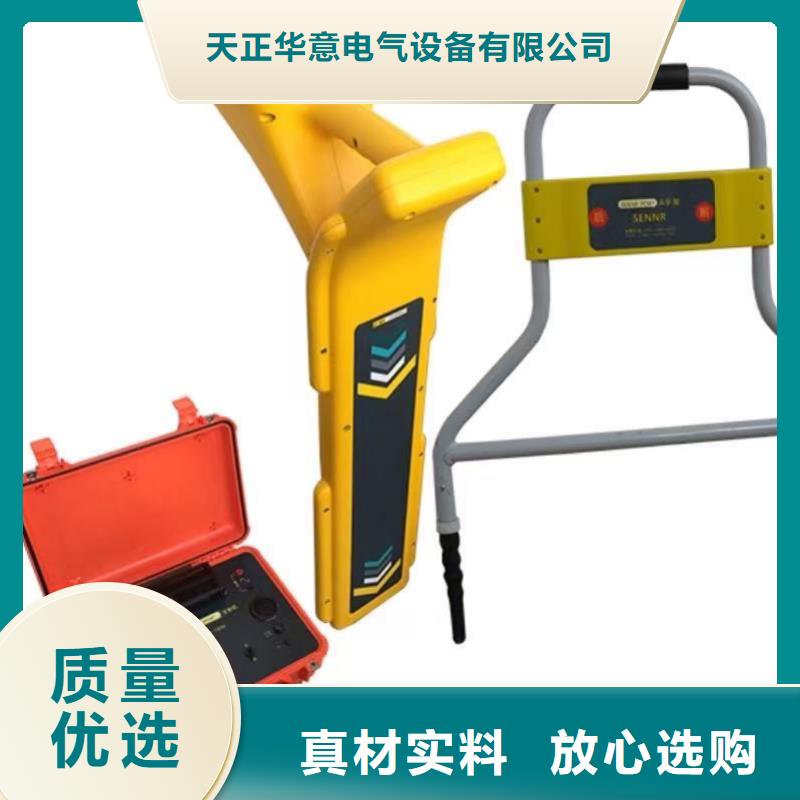

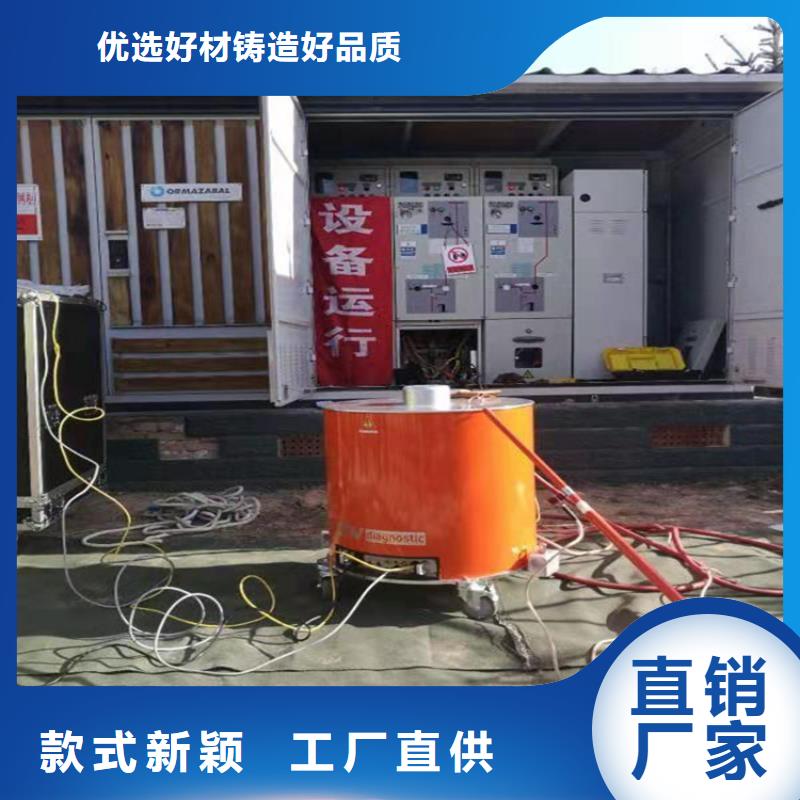

地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。
天正华意电气设备(毕节市分公司)生产 微机继电保护测试仪，规格齐全、现货销售、价格优惠,提供优质服务,欢迎客户前来咨询洽谈。

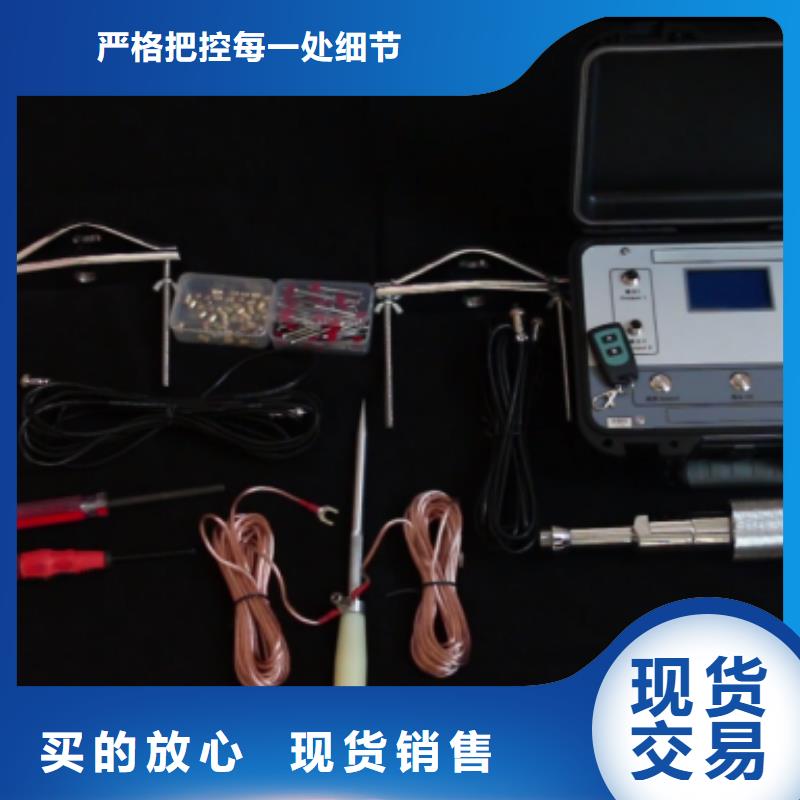

地下电缆管线探测仪注意事项：?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。3、界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏,屏幕显示如下：图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号,屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（10kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz或83kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。
