想要探索多功能电能表现场校验仪的奥秘吗?不妨点击这个产品视频,它将带您走进一个精彩绝伦的世界,让您对产品的每一个细节都了如指掌。
以下是:多功能电能表现场校验仪的图文介绍
天正华意电气设备(毕节市分公司)自成立起便将严谨的工作态度注入公司企业文化中,在 微机继电保护测试仪产品质量上严格把关,不仅要确保服务,还要保证品级优良;在员工培养和管理中,每一位销售工程师都需要经过三个月的培训,并通过 微机继电保护测试仪产品知识、技术能力等重要方面的多项考核后才可以正式上岗;同时设立售后服务专线,对于客诉员工,进行调查审核,一经证实,严肃处理; 我们始终坚持“诚信为本,把客户的需求视为己任”,通过不断地拓展 微机继电保护测试仪渠道,满足客户需求,公司真诚邀请国内各区域用户合作。

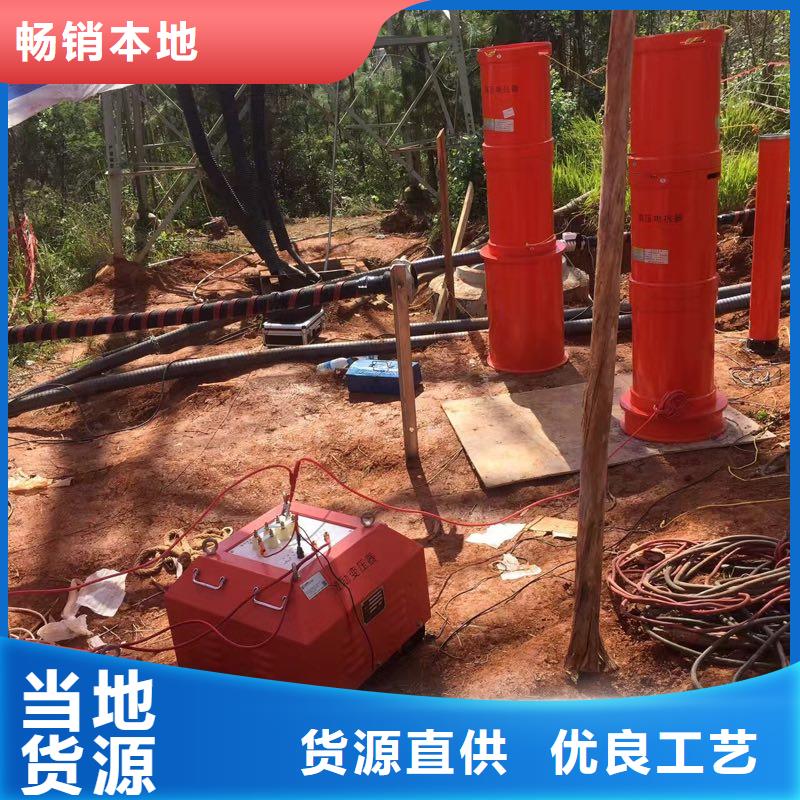

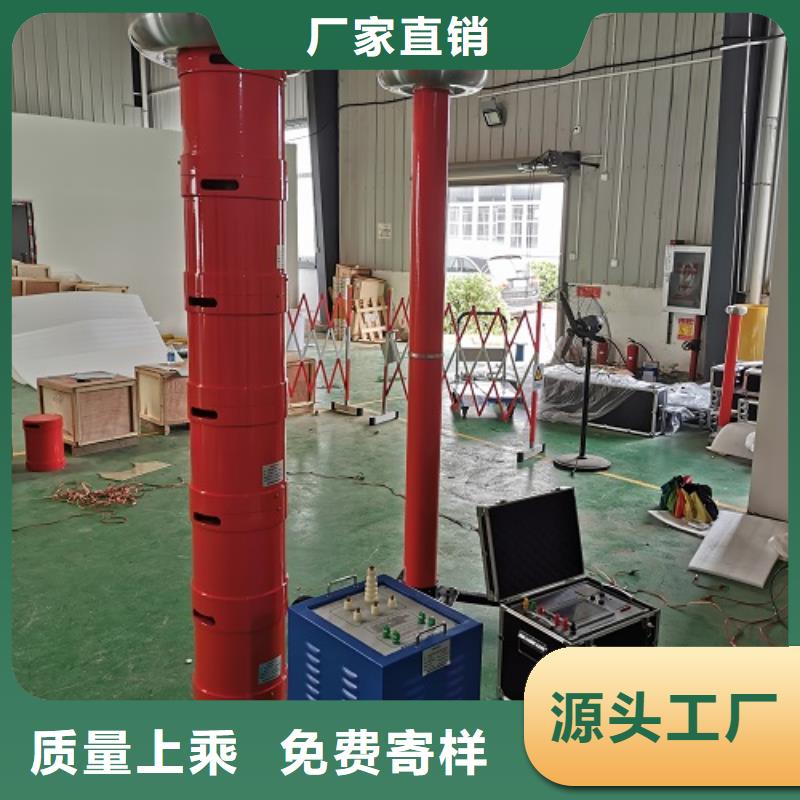

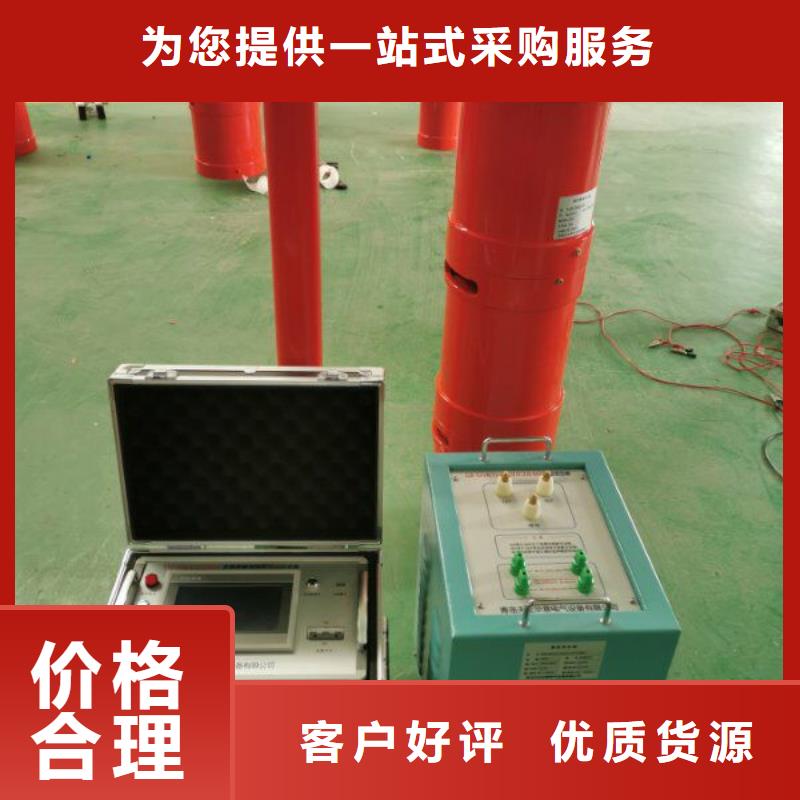

变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用(一)交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km,试验电压为22kV,试验频率为30Hz~300Hz(1)电缆长度: 1.5km 截面积: 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率:1/6.28×√20.75×0.555×10-6=37Hz37Hz下被试电容量时的试验电流:37×6.28×0.555×10-6×22×103=2.8A。⑶选择设备:5kW变频控制源; 25kV/1A电抗器3台并联; 5kVA(1.2kV/3A)励磁变; 75kV分压器;试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源:将单相220V或三相380V直接与变频电源的“输入”连接,当电源为380V时接A,B,C三相,当电源为220V时,接输入A,C两相,可以正常使用,但输出功率减半。

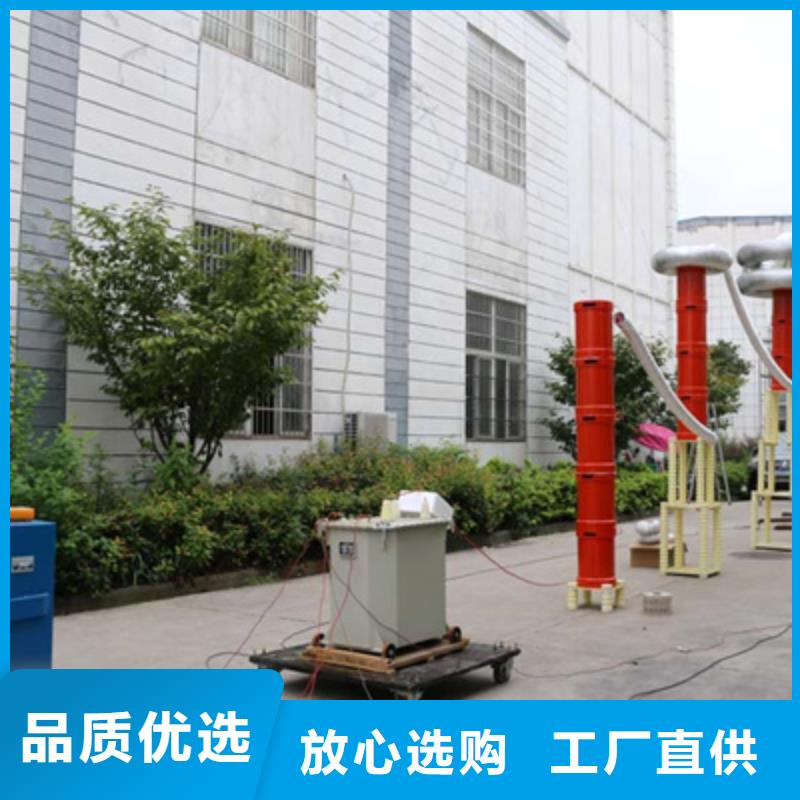

变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验,长度2km,电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I=2πfCU试 =2π×32×0.38×10-6×52×103=4A对应电抗器电感量 L=1/ω2C=65H设计六节电抗器,将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H,装置总容量为405kVA。验证:1.满足150MVA/220kV以下变压器中性点交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联,此时电感量为L=98*5=490H,试验频率f=1/2π√LC=1/(2×3.14×√490×0.02×10-6)=50.8Hz。试验电流I=2πfCU试 =2π×50.8×0.02×10-6×160×103=1A。2.满足300mm2,10kV 电缆交流耐压试验,长度1.5km,电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联,此时电感量为L=98/2=49H,试验频率f=1/2π√LC=1/(2×3.14×√49×0.555×10-6)=30.5Hz。试验电流I=2πfCU试 =2π×30.5×0.555×10-6×22×103=2.3A。3.满足300mm2,110kV 电缆交流耐压试验,长度0.5km,电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联,此时电感量为L=98*3/2=147H,试验频率f=1/2π√LC=1/(2×3.14×√147×0.07×10-6)=49.6Hz。试验电流I=2πfCU试 =2π×49.6×0.07×10-6×128×103=2.8A。结论:装置容量定为405kVA/270kV/45kV,分六节电抗器,电抗器单节为67.5kVA/45kV/1.5A/98H,使用电抗器组合能满足上述被试品的试验要求。

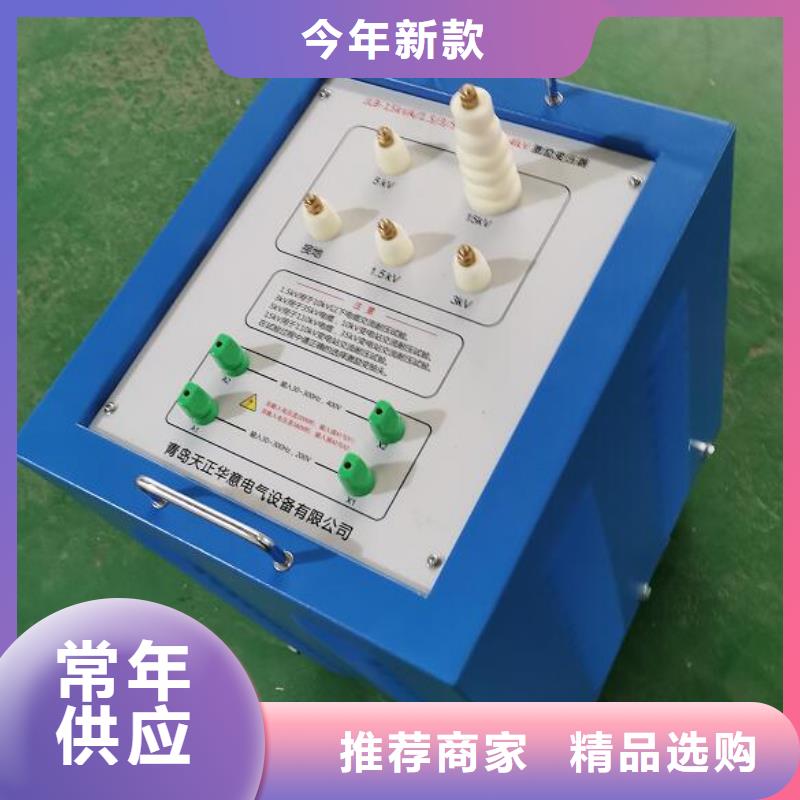

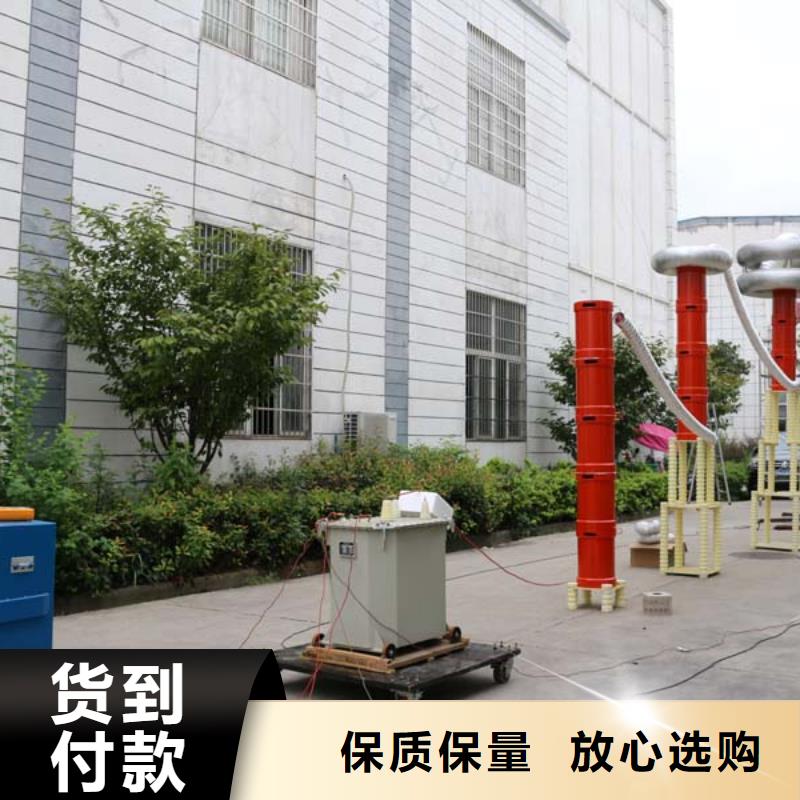

变频串联谐振耐压装置激励变压器 JLB-15kVA/1.5kV/3kV/5kV/15kV/0.4kV 2台 配置特点:将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理,配置不同抽头励磁变,以保证励磁变压器的利用率及重量轻,分2台激励变压器配置,当负荷比较小时用一台激励变压器就可以使用,方便搬运,当负荷较大时用2台激励变压器并联使用。10kV电缆等电气设备试验时,使用1.5kV输出端;35kV电缆等电气设备试验时,使用3kV输出端; 110kV电缆试验时,使用5kV输出端; 110kV变电站试验时,使用15kV输出端;7.2.1 技术参数 适用范围 电气主设备试验及电缆试验7.2.2 性能特点7.2.2.1 激励变为干式结构无漏油之虑。7.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层,既是励磁变压器,又是隔离变压器。7.2.2.3 内置过压保护,防止击穿反击。
变频串联谐振耐压装置技术参数及功能描述1、技术参数?额定容量:20KW ?输入电源:电压 380V±10% 单相;频率 50Hz?输出电压: 0-400V连续可调?输出波形:方波?频率调节范围:20-300Hz?频率分辨率:0.01Hz?频率不稳定度:≤1%?频率步进5Hz,2Hz,1Hz,0.5HZ,0.1Hz,0.01Hz?电压不稳定度:≤1%?电压步进值: U/45000 满量程?运行连续工作时间:60分钟,温升≤45K?工作条件:温度 -10℃~40℃;湿度 不大于85%RH?海拔高度:<1000m?重量:15kg2、功能描述10kw变频电源有如下几个显著的特点:?波形为脉宽电压调节的方波。?系统运行过程中对电压连续监控,当电源电压波动或电源频率波动导致高压电压波动时,自动微调电压至设置电压值。?自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频耗时2分钟(全频扫), 频率分辨率0.01Hz。?自动试验,用户可设置试验程序,试验程序分为5段,系统自动按设置的程序完成试验过程。?强大的保护及报警功能:过流保护,过压保护和闪络保护。?试验结果打印。二、系统硬件说明图1 - 硬件原理图1、面板操作说明图2 - 面板布局示意图【1】变频电源的输出端子,连接到激励变压器输入端【2】变频电源的输入端子,接入交流220V【3】变频电源电源输入总开关【4】变频电源电源输入控制开关【5】旋转鼠标“频率”(手动试验:调节频率;自动试验:设置阶段耐压时间)【6】320x240液晶显示器【7】旋转鼠标“电压”(手/自动试验:设置试验参数;手动试验:调节目标电压;自动试验:设置阶段目标电压)【8】键盘,用来操作菜单【9】打印机【10】分压器的电压输入插孔【11】变频电源接地端子【12】高压指示灯/高压制动注意: 当220V电源接入变频电源输入端且面板上空开合上时,此时严禁碰触输入、输出接线端子。应在合空开前接好所有试验连线。
