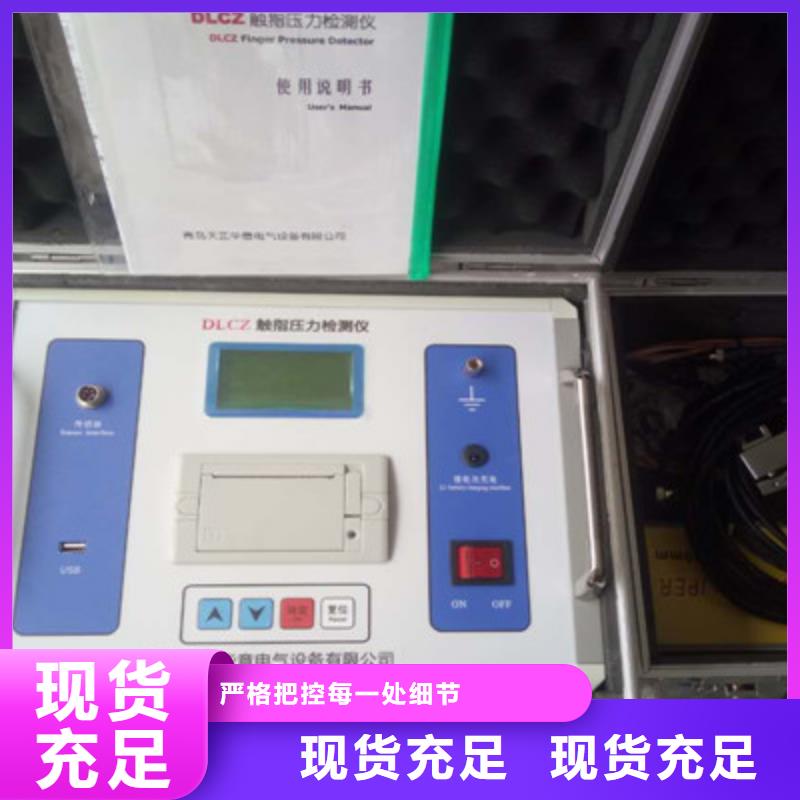

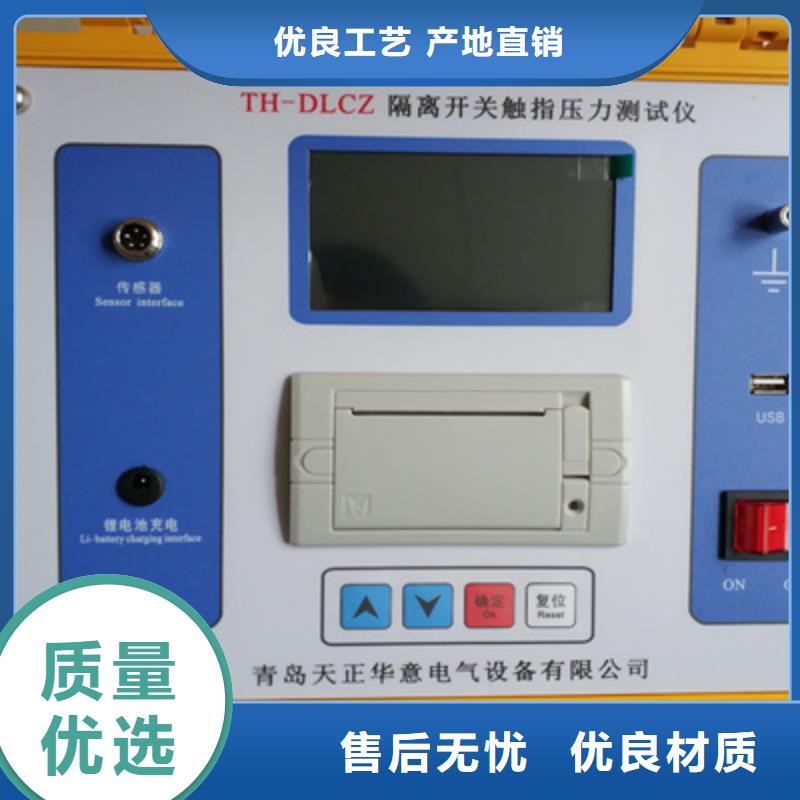

隔离开关触指压力仪

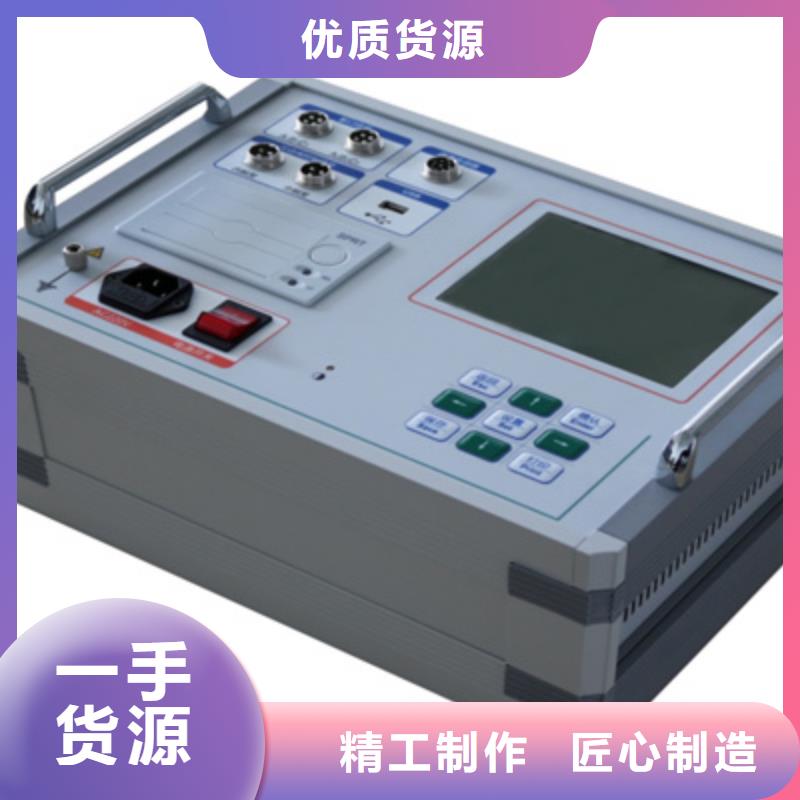

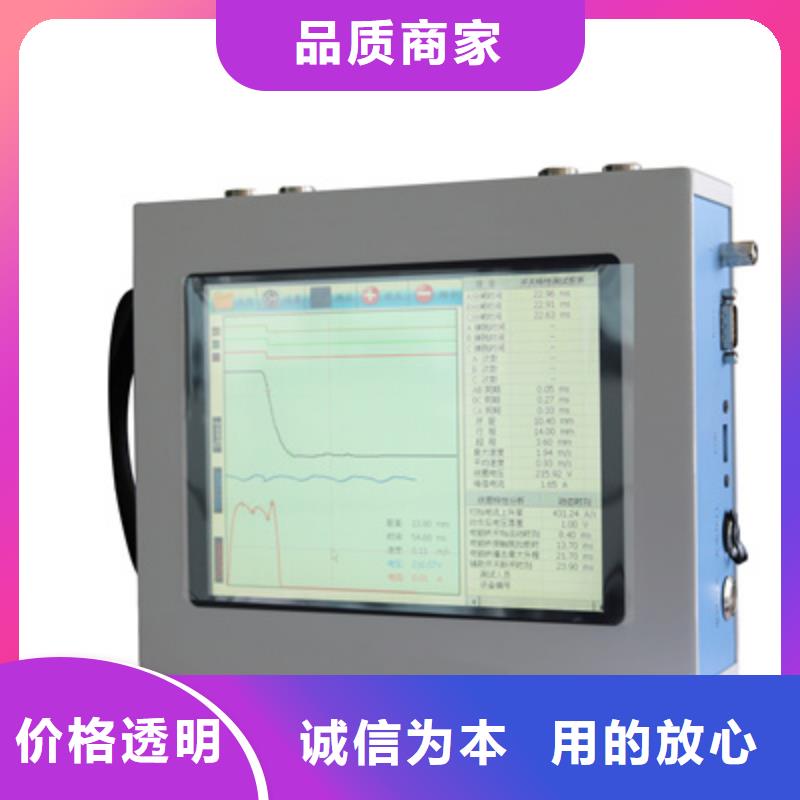

触指压力测试仪建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。9、电机储能测试，测量出电机储能时间和电流。10、专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。三、技术参数：1、时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1％±2个字；2、电流测量：0.1-200A，检测精度±5％，小检测值±100mA；3、电压测量：DC10-300V，检测精度±5％，小检测值±50mA；4、速度测量：速度及行程测量：刚分、刚合速度，分、合闸瞬时速度，分、合闸速度及平均速度；总行程、开距、超程、过冲行程、返弹行程；5、测速范围：0.1mm传感器 0.01～15.00m/s；360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；6、传感器测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。7、仪器电源：DC12V（请使用专用适配器充电）,

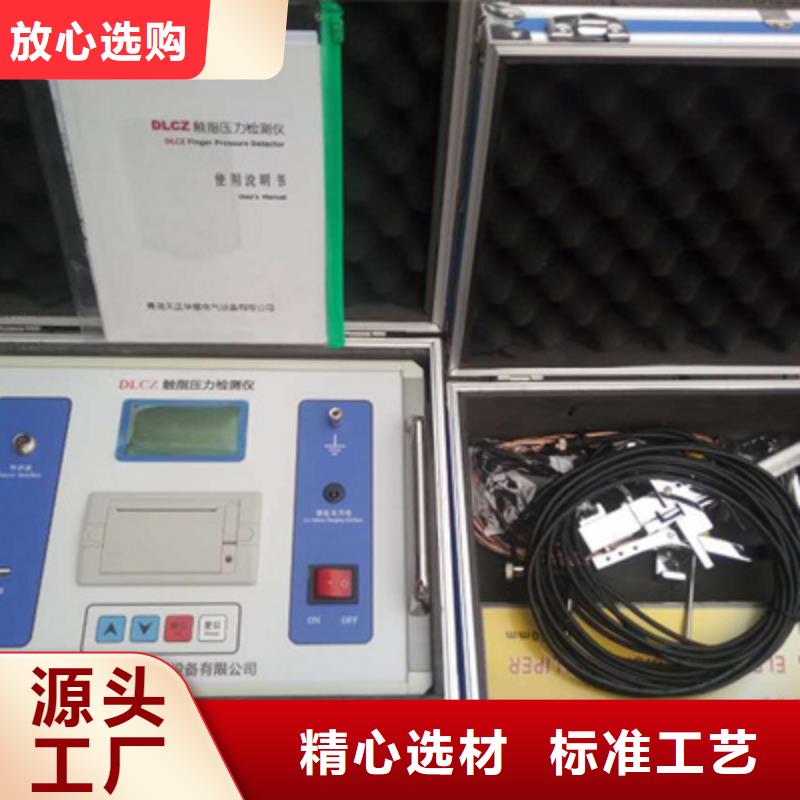

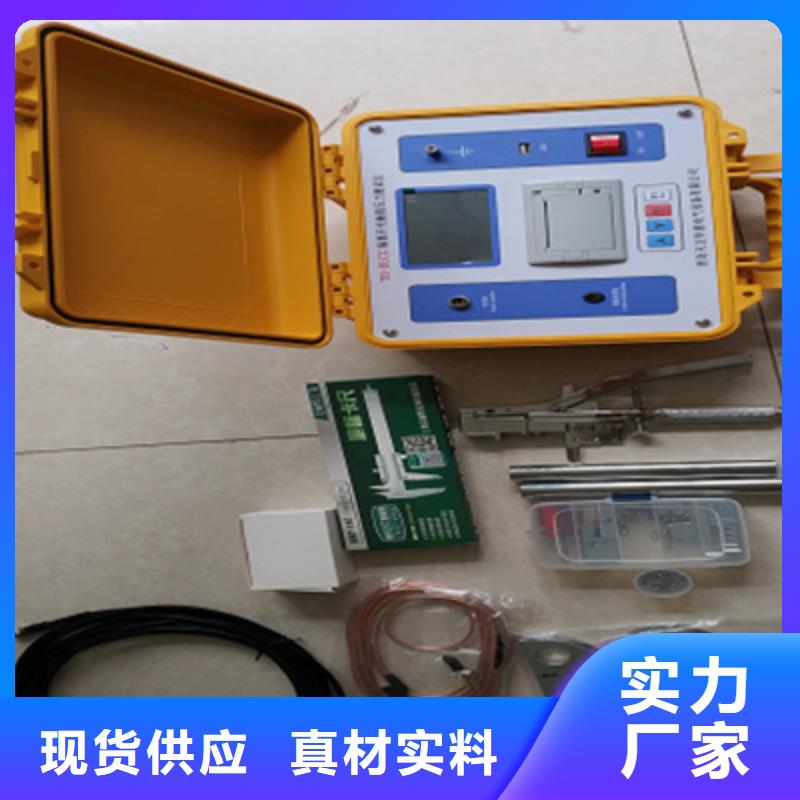

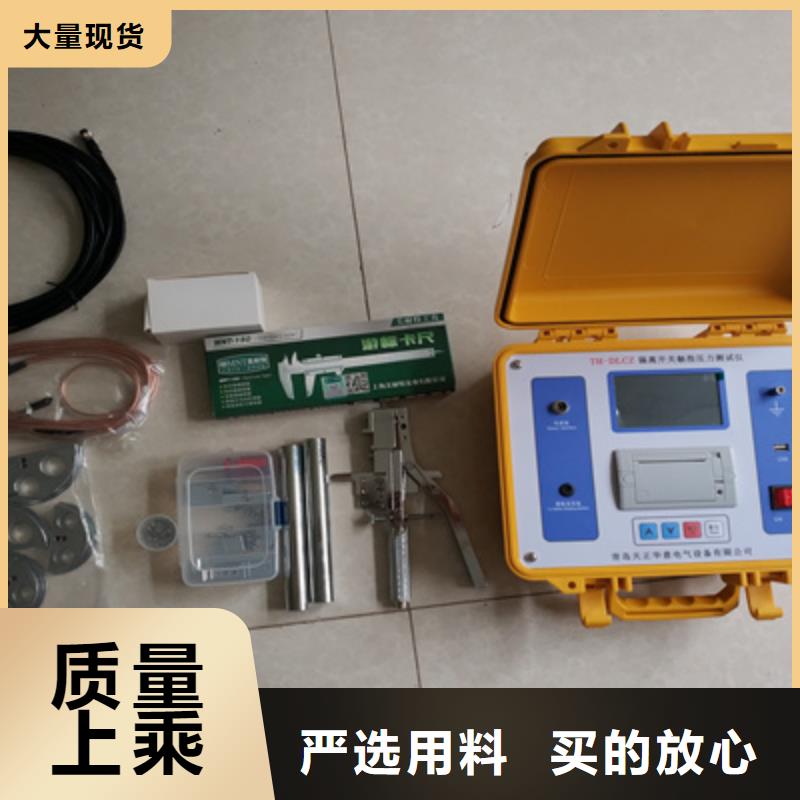

触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。
