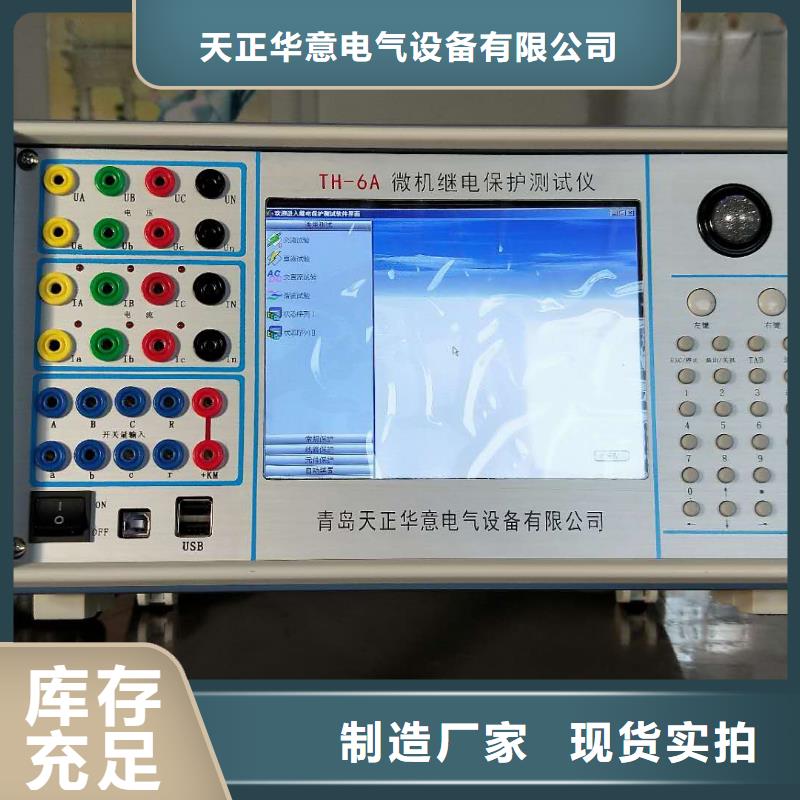

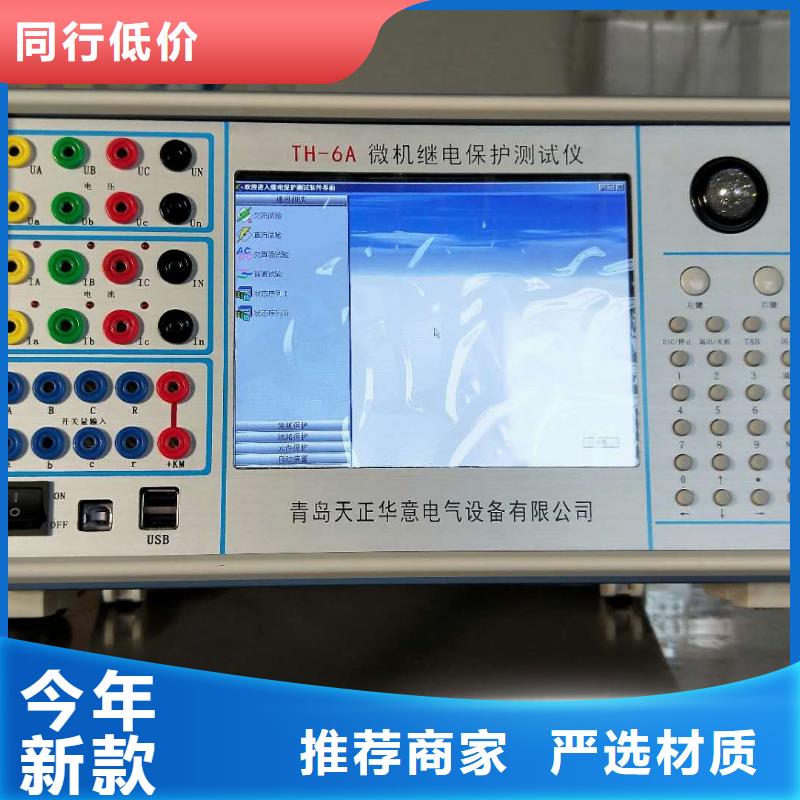

微机继电保护测试仪界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。各个组中包含若干子菜单。例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态序列I”以及“状态序列II”等五个测试模块，并且可以任意扩展。节 菜单栏中常用功能介绍菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。界面如下图所示：打开参数：快捷键是Ctrl+O。用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。点击该功能，指向当前模块的试验参数保存的默认路径：E:\继保\Para\当前模块名\。 退出： 快捷键是Ctrl+X，用于退出当前试验模块。开始试验：同键盘上的 运行 键，用于开始试验。 停止试验：同键盘上的 ESC取消 键，用于正常结束试验或中途强行停止。短路计算：点击后将打开一个“短路计算”对话框，该对话框用于故障时的短路计算，并将计算结果自动填入到界面上。如右图所示。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确。第二节 工具条中常用按钮介绍打开试验参数按钮 保存试验参数按钮 数据复归按钮 用于将参数恢复到试验前的初始值，能极大地方便于多次重复性试验。打开试验报告按钮 试验开始按钮 试验停止按钮 短路计算按钮 启动功率显示界面按钮 在“交流试验”模块中，可在试验期间打开功率显示界面，对比测试仪实际输出的功率与现场表计测量的功率。同步指示器 在“同期试验”模块中，可在试验期间打开同步指示器直观地观察试验的进行。变量步增按钮 “手动”试验方式时，按此键手动增加变量的值一个步长量。其功能与测试仪键盘上的“↑”按钮相同。该按钮在自动试验时无效，会自动成灰色。变量步减按钮 “手动”试验方式时，按此键手动减小变量的值一个步长量。其功能与测试仪键盘上的“↓”按钮相同。该按钮在自动试验时无效，会自动成灰色。矢量图 有些测试模块因排版原因，放不下电压电流矢量图的显示，则可通过此按钮打开。放大镜 用于和缩小各模块界面上的电流电压矢量图。帮助按钮 用于查看当前测试模块的版本信息及其它。对称输出按钮 此按钮的作用是使电流电压量按对称输出，也就是说只需要改变任一相的值，其他的几相会自动的根据对称的3相交流量输出幅值和相位，如果一相选择可变的话，那么其他相也会相对应的为可变量。两路继电保护测试仪伏安特性变比继电保护试验箱伏安特性变比继电保护测试仪继电保护伏安特性变比测试仪光数字继电保护测试系统数字继电保护测试仪 智能变电站光数字测试仪 智能变电站数字保护测试仪智能变电站保护测试仪数模一体继电保护测试系统
