一分钟的时间，对于了解我们的智能耐压试验装置厂家-更专业产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。
以下是:智能耐压试验装置厂家-更专业的图文介绍
天正华意电气设备(保定市分公司)经过多年的研究， 微机继电保护测试仪产品不断推陈出新，坚持技术、科学管理、诚信经营，注重引进的生产技术设备，推行标准化生产，从原材料采购、生产管理、产品检测等关键环节把关。

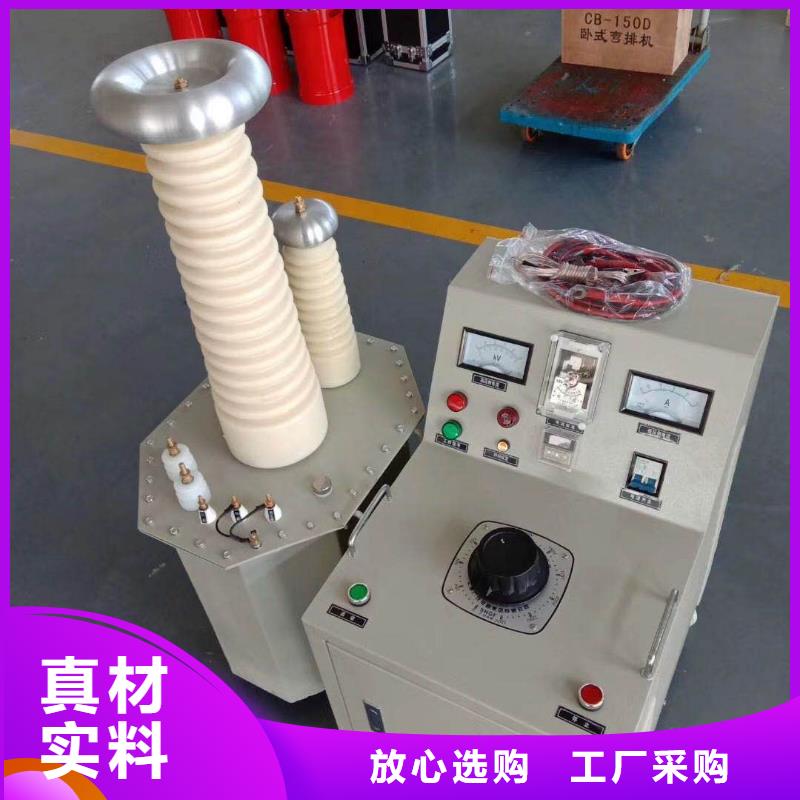

河北保定试验变压器干式高压试验变压器一、概述试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。
河北保定试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
河北保定试验变压器 系列工频耐压试验装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列工频耐压试验装置是在TE系列试验变压器的基础上按照 标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。 (二)无局放试验变压器：型号： YDQW-5kVA/50kV 充气式（SF6）无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。技术参数额定容量：5KVA输入电压：220V±10％输出电压：AC：0-50kV额定电压下系统局放量≤5PC输出电流：100mA电压精度：AC 1.5％电源失真度：＜3％绝缘介质：SF6气体重量：35Kg(三)隔离滤波变压器型号：LBQ-5/0.22主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。额定容量：5KVA 额定电压：220V±10％ 额定电流：25A空载损耗：≤5％阻抗电压：≤5％ 衰减效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db运行时间：同变压器(四)耦合电容器型号：TAWF-10/800额定电压：50kV标称电容量：800pF介质损耗:：≤0.2％测量精度：＜1％绝缘水平：120％额定电压下1min无异常标称分压比： 1000:1 局部放电量：额定电压下≤3pC，80％额定电压下≤2pC局部放电量：额定电压下≤3pC，80％额定电压下≤2pC结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。运行时间:同变压器
