为了让您更地了解我们的ql手电两用螺杆启闭机,我们精心制作了产品视频。请花1分钟时间观看,您会发现更多细节和优势。

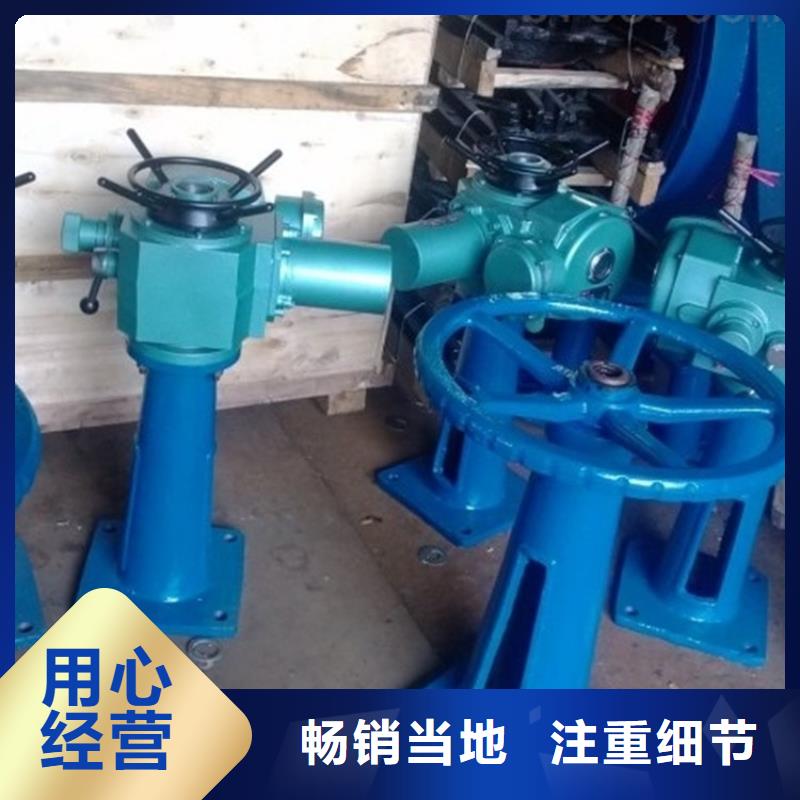

以下是:ql手电两用螺杆启闭机的图文介绍



杆式启闭机安装调试

  安装前,一定要检查各零件是否良好,润滑油是否上足,螺栓有无松动,与其有关技术数据是否相符。

  安装时,一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直于闸台上横梁的水平面;要与闸板吊耳孔吻合垂直,避免螺杆倾斜,造成局部受力而损坏机件。

  安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后,方可正式运行。在载荷运行一段时间后,要进行 保养,把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗干净,涂上润滑油,密封严实,继续使用。




瑞鑫铸铁闸门启闭机钢闸门清污机水工机械厂(保定市分公司)一直坚持“恪 守信誉、以人为本”的经营理念,“科技创新、质量可靠”的管理信念,在国内外打下坚实的基础 ,努力成为河北保定的 固定卷扬式启闭机专业厂家。




电装式启闭机特点
功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
具有超负载停机保护、事故报警显示、上下行程限位控制等特点。
具有手、电动切换机构,自动却断电源。
一体化开关型和一体化调节型均可实现现场与远程控制功能。
户外型、防爆型防护等级:IP55(特殊订货IP65、IP67)
瞬间力矩保护:当开或关向力矩瞬间被顶开,闸门将停下不动作,即使力矩开关瞬间顶开后闭合,闸门仍不会动作,只有向反向动作一下,即可解除过力矩保护。
缺相保护:具有电源缺相和输出缺相保护功能。

电装式启闭机工作环境和技术参数
电源:常规,三相380V   50Hz
环境温度:-20---+60°C
相对湿度:≤95%(25°C时)
防护等级:IP55(特殊订货IP65、IP67)
电动头启闭机用于各类大型给排水、水利水电工程。主要用于控制各类闸门、堰门、阀类的升降,从而实现闸门和阀门的开启与关闭,一般分为手动和电动控制两种,当闸门和堰门宽高比值较大时,需采用双吊点启闭机。




手摇卷扬启闭机设有上下行程限位形状,用于极限保护操作。吊点中心距应在参数规定范围内选定。整机机械强度按轻载等级计算,电机按短期运行。如果工作级别需要提高,用户应提出,然后更改机制造图纸类型、制造和供应。

手摇卷扬启闭机有两种下降速度:快和慢。慢速是正常通电条件下的速度。快速是指电动机不受闸门自重(或水柱压力)和其他负载的驱动而通电的速度。其快值受调速器影响,不应超过5m/min,快关时间一般为2min,根据闸门高度,由用户提供参数值或闸门I销轴中心距启闭机底座的距离。如果有拉杆,销轴的中心应为位置段上轴孔的中心。

手摇卷扬启闭机基础的布置和荷载作用




螺旋启闭机的型号配置丝杆由圆钢制成梯形螺纹,其精度应达到7e级标准,螺纹长度比门体行程高度加长200mm,闸门处于关闭位置时,螺纹超出启闭机50mm,丝杆总长度超过500mm时,应作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,应增设轴导架,轴导架由铸铁衬套管安装在多功铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。
 所有合金铸铁部件的*小厚度>20mm。
门框、门体应按*工作水头设计,其拉伸和剪切强度的系数不应小于5,挠度不应大于构件的1/1500,导轴的拉伸、压缩和剪切强度的系数不应小于5。
 当反向水压超过3.0m时,采用双向闸门。双向受压闸门结构主要特性: a、防止反向受压时门体与框的间隙增大,应增加上下楔块,确保门体与门框密封间隙≤0.08mm的间隙,渗漏量控制在*反向水头时渗漏量≤2.5L/m.min。 b、闸门的门体结构应考虑反向中受压时门体的承压力。 c、为加强闸门与墙体联结的牢固性,增加连接螺栓的数量。 电动启闭机采用电动装置形式,有高度显示,过力矩保护功能。 主要零部件材质 门体:镍铬合金铸铁 门框:镍铬合金铸铁 导轴:45# 楔座(楔块):镍铬合金铸铁(ZcuSn5pb5Zn5锡铅青铜) 密封座:ZcuSn5pb5Zn5锡铅青铜 传动丝杆:QCr13不锈钢 紧固件:Q235A碳钢。
