我们的YH5WR-54/134氧化锌避雷器视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。

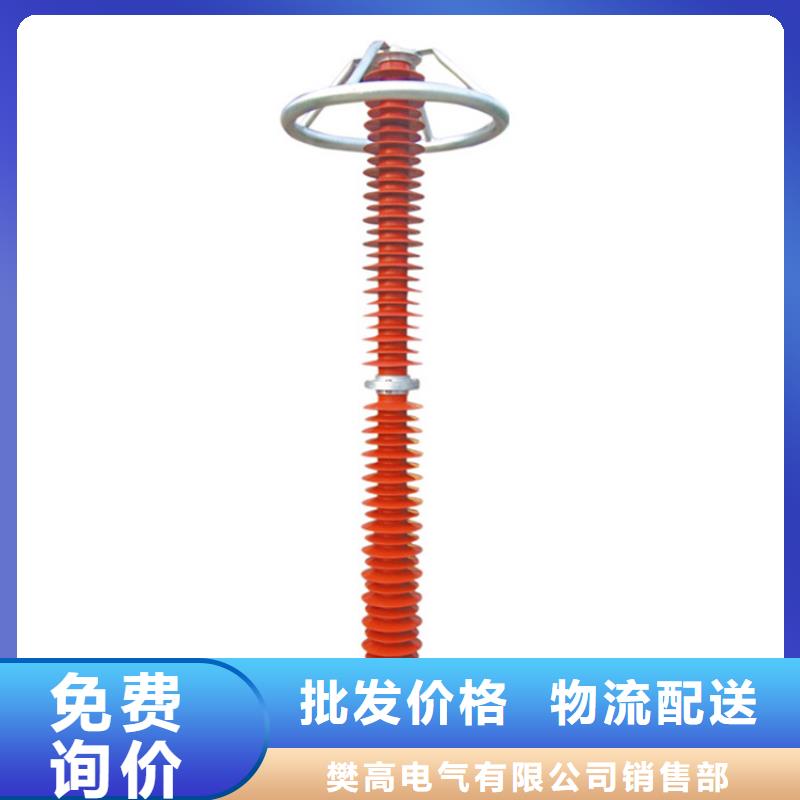

以下是:YH5WR-54/134氧化锌避雷器的图文介绍
樊高电气销售部(保定市分公司)建于2012，现拥有50多专业技术人员，我公司是一家拥有完整技术研发、市场销售、设计施工、售后服务为一体的 穿墙套管厂家，是 穿墙套管的专业生产厂家，并可根据用户需要进行设计生产，具有承揽大型 穿墙套管订单的能力，产品销往全国各地，深受用户好评。
其正常使用条件：?海拔不超过1000m;?额定频率不小于48Hz,不超过62Hz;?大风速不超过35m/s;?环境温度不高于40°C,不低于-40°C;?地震烈度7度及以下地区；对于使用在特殊环境下（异常运行条件）的避雷器另开发了高原型、耐污型、抗震型产品。高原型--可使用在海拔1000m以上的高海拔地区；
耐污型--爬电比距大于2.5cm/kV,等值附监密度等于或大于0.03mg/cm2的重污秽地区；抗震型--使用在地震烈度9度（水平加速度0.5g )的强震地区。■优异的保护特性无间隙氧化锌避雷器由于采用了非线性伏-安特性十分优异的氧化锌电阻片，陡波、雷电波、操作波下的保护特性比传统的碳化硅避雷器均有明显的改善，特别是氣化锌电阻片良好的陡波响应特性，对陡波电压无迟延；操
作残压低，无放电分散性等优点克服了碳化硅避雷器所固有的因陡波放电迟延引起陡波放电电压高；操作波放电分散性大，致使操作波放电电压高等缺点，从而增大了陡波，操作波下的保护裕度，在绝缘配合方面，可以做到陡波，雷电波、操作波下的保护裕度接近一致，对设备提供佳保护，提高了保护可靠性。110-200kV氧化锌避雷器的典型伏-安特性绘于图1-2。用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅
值的一种电器。本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。注2：避雷器有时也称为过电压保护器，过电压限制器（surge divider）。摘自：《电工术语 避雷器、低压电涌保护器及元件》，GB/T 2900.12-2008。2）避雷器是通线缆防止雷电损坏
时经常采用的另一种重要的设备。下面介绍避雷器的相关知识。避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。
耐污型--爬电比距大于2.5cm/kV,等值附监密度等于或大于0.03mg/cm2的重污秽地区；抗震型--使用在地震烈度9度（水平加速度0.5g )的强震地区。■优异的保护特性无间隙氧化锌避雷器由于采用了非线性伏-安特性十分优异的氧化锌电阻片，陡波、雷电波、操作波下的保护特性比传统的碳化硅避雷器均有明显的改善，特别是氣化锌电阻片良好的陡波响应特性，对陡波电压无迟延；操
作残压低，无放电分散性等优点克服了碳化硅避雷器所固有的因陡波放电迟延引起陡波放电电压高；操作波放电分散性大，致使操作波放电电压高等缺点，从而增大了陡波，操作波下的保护裕度，在绝缘配合方面，可以做到陡波，雷电波、操作波下的保护裕度接近一致，对设备提供佳保护，提高了保护可靠性。110-200kV氧化锌避雷器的典型伏-安特性绘于图1-2。用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅
值的一种电器。本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。注2：避雷器有时也称为过电压保护器，过电压限制器（surge divider）。摘自：《电工术语 避雷器、低压电涌保护器及元件》，GB/T 2900.12-2008。2）避雷器是通线缆防止雷电损坏
时经常采用的另一种重要的设备。下面介绍避雷器的相关知识。避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。
利用氧化锌良好的非线性伏安特性，氧化锌避雷器使在正常工作电压时流过避雷器的电流极小（安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。氧化锌避雷器是七十年展起来的一种新型避雷器，氧化锌避雷器它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在范围内，从而保护了电器设备的。的规模型企业，高压避雷器公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。 2.按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。 3.按用途分氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。 4.按结构分{图片} 氧化锌避雷器按结构可划分为两大类；瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，高压避雷器另具有绝缘性能、高的耐污秽性能、良好的防性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。 5.按结构性能分氧化锌避雷器按结构性能可分为；无间隙（W）、带串联间隙（C）、带并联间隙（B）三类。
工作班成员应亲自确认1、绝缘电阻的测量 将无间隙氧化锌避雷器的端子解开，并与周围其他
物体保持足够的距离，测量氧化锌避雷器本体绝缘电阻时，要保正避雷器底座的上端直接接地，并保持接触良好。然后将测试线的插头插入仪器负端插座和正端插座，将正端测试线接线氧化锌避雷器底座上端，负商左连测试线，接线氧化锌避雷器上部的接线端子，并保持接触良好。选择合适的适验电压，按下高压开关按钮开始测量，同时查看显示屏的绝缘电阻值，并记录测量结果，按下高压开关按钮，断开高压引线，为避免电击伤人，应关闭开关
，切断电源，同时放电接地，本体电阻绝缘测量结束后，拆除接线，有绝缘底座的氧化锌避雷器还应使用1000V的测量电压进行底座绝缘电阴测量，测量方法与本体绝缘电阻相同。 绝缘电阻测量注意事项，按下高压开关按钮后，高压已接通，严晋触及L端的金属部分，以防高压对人体的伤害；测量结束，应先按下测试仪的高压开关按钮，断开高压电源，再将功能开半拔至OFF位置,切断电源;试验接地后.应该对被试品进行放
电接地2、直流一毫安电压及75直流一毫安电压下的泄露电流测量。 被压桶底部接地端子接工作接地线,控制箱控制板后面接地端子接保护接地线,接地线应采4平方毫米及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线.连接高压筒高压端与被试品之间的连线,高压引线必须有足够的接线强度 ,且连接可靠,与试验人员之间应保持一定的距离,连接控制箱与被压桶之间间的专用测试线、保护接地及其他接地线与单
独拉到氧化锌避雷的接地端，试验负责人检查试验接线，确认正确无误，试验负责人下令非试验人员拆离试验现现场，试验人员各就各位，试验负责人下令解除高压临时接地线，放电人员取下接地线汇报试验负责人，可以开始试难。接线时先接零线 ，再接火线。然后试验负责人下令试验开始、合闸、加压操作，试验操作人员合上电源闸刀和仪器电源开关 ，启动高压，通知所有试验人员注意开始加压 ，同时观查电流表的指示情况，当电流为一1M
氧化锌避雷器作用：10kV配电网中的金属氧化物避雷器 避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。

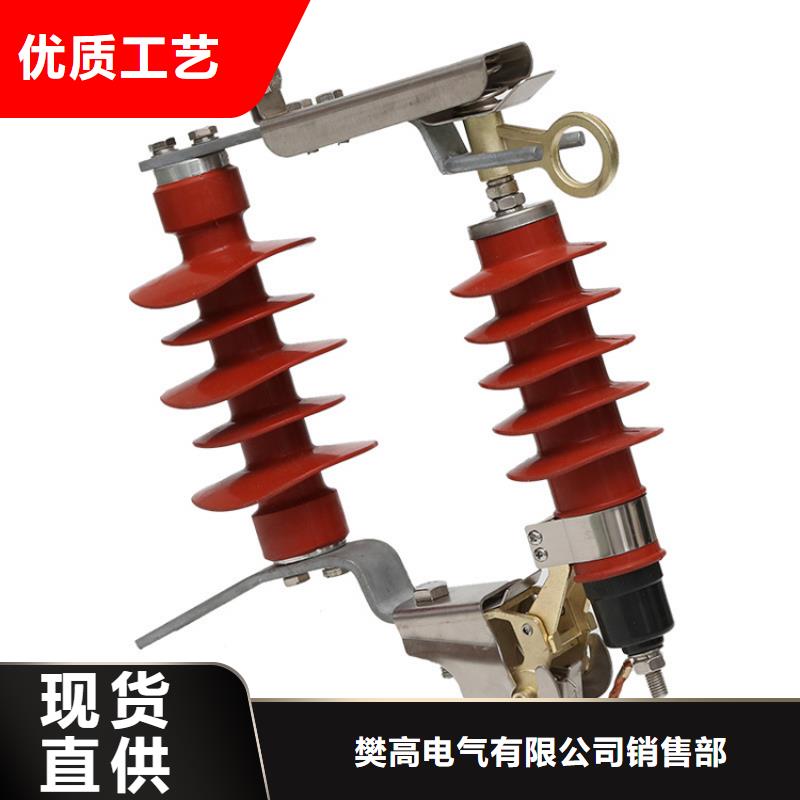

氧化锌避雷器安装：正确选择安装金属氧化物避雷器安装使用与维修应注意的事项 (1)安装前应校对铭牌，避雷器的系统额定电压应与安装点的系统电压符合； (2)避雷器固定在支架上，其上端子与高压线相联结，下端子要可靠接地； (3)不能将避雷器作为承力支持绝缘子使用，应尽量靠近被保护设备安装，以减小距离对保护效果的影响； (4)终端避雷器宜安装在跌落式熔断器之后，以利于开断时对它也起保护作用，变压器低压侧应装低压避雷器，以防止正反变换引起的过电压损坏变压器； (5)使用避雷器应注意使用地点的环境温度，金属氧化物避雷器不适合安装在有振动或严重污秽的地方及有严重腐蚀气体的场所； (6)合成金属氧化物避雷器投入运行前和每运行满两年后，都应做性试验； (7)金属氧化物避雷器采用黄铜双层底盖密封，投入运行后，每隔5年应进行性试验，测量泄漏电流时，在避雷器两侧应施加10kV直流电压(交流脉动不大于±1.5)，要求泄漏电流符合其产品规定值； (8)避雷器接地应符合接地规程要求。

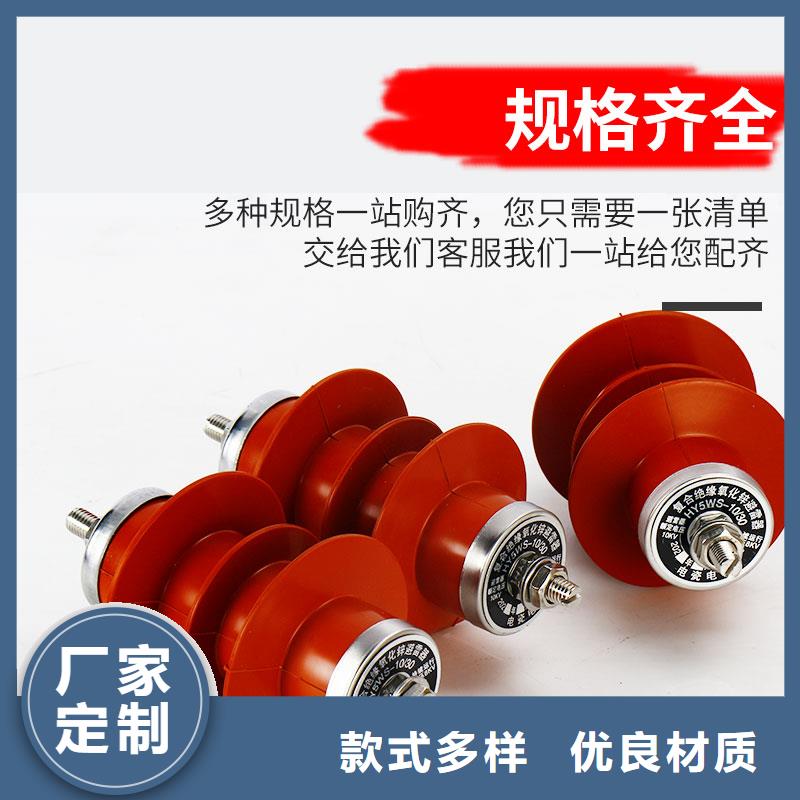

氧化锌避雷器选型：避雷器在选型上应注意的问题 首先在选择上应注意使用场所，场所不同，避雷器的型号也不同。 配电型：保护相应电压等级的开关柜、变压器、箱式变、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"HY5WS"金属氧化物避雷器。
物体保持足够的距离，测量氧化锌避雷器本体绝缘电阻时，要保正避雷器底座的上端直接接地，并保持接触良好。然后将测试线的插头插入仪器负端插座和正端插座，将正端测试线接线氧化锌避雷器底座上端，负商左连测试线，接线氧化锌避雷器上部的接线端子，并保持接触良好。选择合适的适验电压，按下高压开关按钮开始测量，同时查看显示屏的绝缘电阻值，并记录测量结果，按下高压开关按钮，断开高压引线，为避免电击伤人，应关闭开关
，切断电源，同时放电接地，本体电阻绝缘测量结束后，拆除接线，有绝缘底座的氧化锌避雷器还应使用1000V的测量电压进行底座绝缘电阴测量，测量方法与本体绝缘电阻相同。 绝缘电阻测量注意事项，按下高压开关按钮后，高压已接通，严晋触及L端的金属部分，以防高压对人体的伤害；测量结束，应先按下测试仪的高压开关按钮，断开高压电源，再将功能开半拔至OFF位置,切断电源;试验接地后.应该对被试品进行放
电接地2、直流一毫安电压及75直流一毫安电压下的泄露电流测量。 被压桶底部接地端子接工作接地线,控制箱控制板后面接地端子接保护接地线,接地线应采4平方毫米及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线.连接高压筒高压端与被试品之间的连线,高压引线必须有足够的接线强度 ,且连接可靠,与试验人员之间应保持一定的距离,连接控制箱与被压桶之间间的专用测试线、保护接地及其他接地线与单
独拉到氧化锌避雷的接地端，试验负责人检查试验接线，确认正确无误，试验负责人下令非试验人员拆离试验现现场，试验人员各就各位，试验负责人下令解除高压临时接地线，放电人员取下接地线汇报试验负责人，可以开始试难。接线时先接零线 ，再接火线。然后试验负责人下令试验开始、合闸、加压操作，试验操作人员合上电源闸刀和仪器电源开关 ，启动高压，通知所有试验人员注意开始加压 ，同时观查电流表的指示情况，当电流为一1M
氧化锌避雷器作用：10kV配电网中的金属氧化物避雷器 避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。
氧化锌避雷器安装：正确选择安装金属氧化物避雷器安装使用与维修应注意的事项 (1)安装前应校对铭牌，避雷器的系统额定电压应与安装点的系统电压符合； (2)避雷器固定在支架上，其上端子与高压线相联结，下端子要可靠接地； (3)不能将避雷器作为承力支持绝缘子使用，应尽量靠近被保护设备安装，以减小距离对保护效果的影响； (4)终端避雷器宜安装在跌落式熔断器之后，以利于开断时对它也起保护作用，变压器低压侧应装低压避雷器，以防止正反变换引起的过电压损坏变压器； (5)使用避雷器应注意使用地点的环境温度，金属氧化物避雷器不适合安装在有振动或严重污秽的地方及有严重腐蚀气体的场所； (6)合成金属氧化物避雷器投入运行前和每运行满两年后，都应做性试验； (7)金属氧化物避雷器采用黄铜双层底盖密封，投入运行后，每隔5年应进行性试验，测量泄漏电流时，在避雷器两侧应施加10kV直流电压(交流脉动不大于±1.5)，要求泄漏电流符合其产品规定值； (8)避雷器接地应符合接地规程要求。
氧化锌避雷器选型：避雷器在选型上应注意的问题 首先在选择上应注意使用场所，场所不同，避雷器的型号也不同。 配电型：保护相应电压等级的开关柜、变压器、箱式变、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"HY5WS"金属氧化物避雷器。
大持续工作电压Uc：氧化锌避雷器能长久施加在保护器的端，而不引起保护器特性变化和保护元件的大电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的大冲击电流峰值。大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的大冲击电流峰值。电压保护级别Up：保护器在＜br /＞ 下列测试中的大值：1KV/s斜率的跳火电压；额定放电电流的残压。 [3] 安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在总配电柜安装 级防雷器，选择相对通流容量大的电源防雷器（Imax80KA~160KA视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右），后在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4＜br /＞ ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。氧化锌避雷器申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。氧化锌避雷器 [5] 分级防护编辑分级防护分级防护 级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直＜br /＞ 氧化锌避雷器接雷击的地方，必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，氧化锌避雷器需要第二级防雷器进一步吸收。同时，经过 级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEM＜br /＞ P和通过第二级防雷器的残余雷击能量进行保护。目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为 级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的大冲击＜br /＞ 容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，氧化锌避雷器仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 级电源防雷器可＜br /＞ 防范10/350μs、100KA的雷电波，达到IEC规定的高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。第二级防护目的是进一步将通过 氧化锌避雷器 级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流＜br /＞ 容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。
