局部放电检测仪 高频脉冲电流法高频脉冲电流检测技术，在足够宽的频带范围内，通过安装在被测设备接地线上的穿芯式电流传感器或钳型电流传感器，检测PD的脉冲信号，也称为高频电流互感器方法。如通过在XLPE电缆接地线上或电缆本体上安装高频电流传感器（HFCT），以耦合高频脉冲电流流经通路上所产生的电磁场信号。HFCT高频电流传感器实际上是一种宽频带罗戈夫斯基线圈型电流传感器，检测频带通常在几百kHz到几十MHz，能够有效地获取PD信号。该电流传感器主要由磁芯、线圈、金属屏蔽盒等组成。磁芯采用耐磨耐蚀、高频高导磁率、损耗小、稳定性好的磁性材料，由两个半环经金属屏蔽盒的闭合结构而形成圆环。金属屏蔽盒为两半环结构，尺寸稍大于磁芯，安放和固定磁芯，该屏蔽盒可屏蔽现场空间的干扰，以减少甚至避免现场测量PD时的干扰。在电力电缆局放检测时，导线和金属屏蔽之间由绝缘材料隔开形成分布电容，该电容只有几百皮法，对高频信号为良导体。因此，高频的局放信号由分布电容对接地引线构成回路传输，在电缆接头屏蔽接地线上安装宽频带电流互感器（HFCT）可检测到放电脉冲信号，并能够确定局部放电的量值。

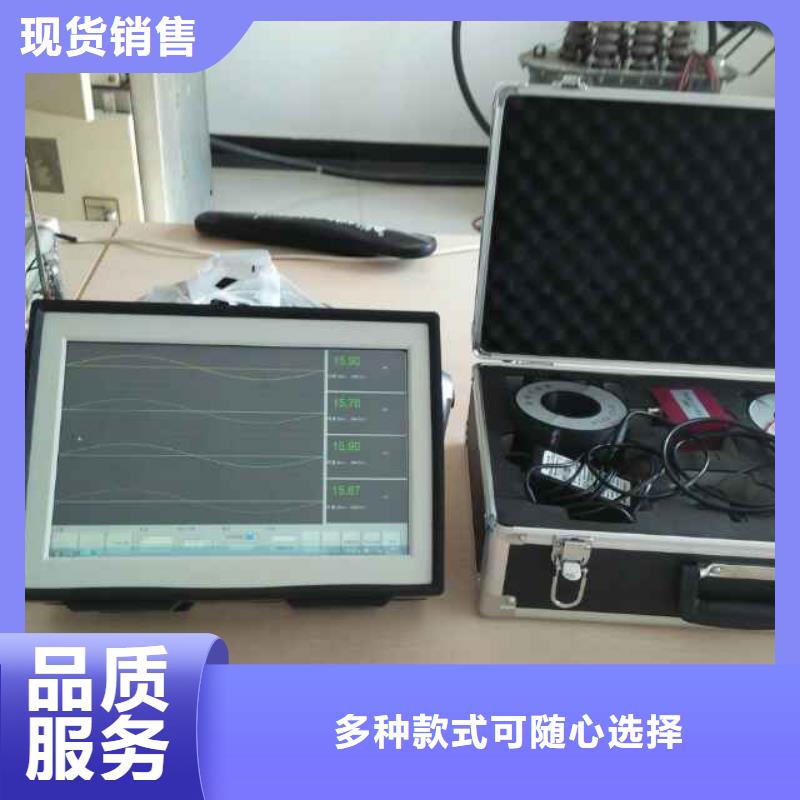

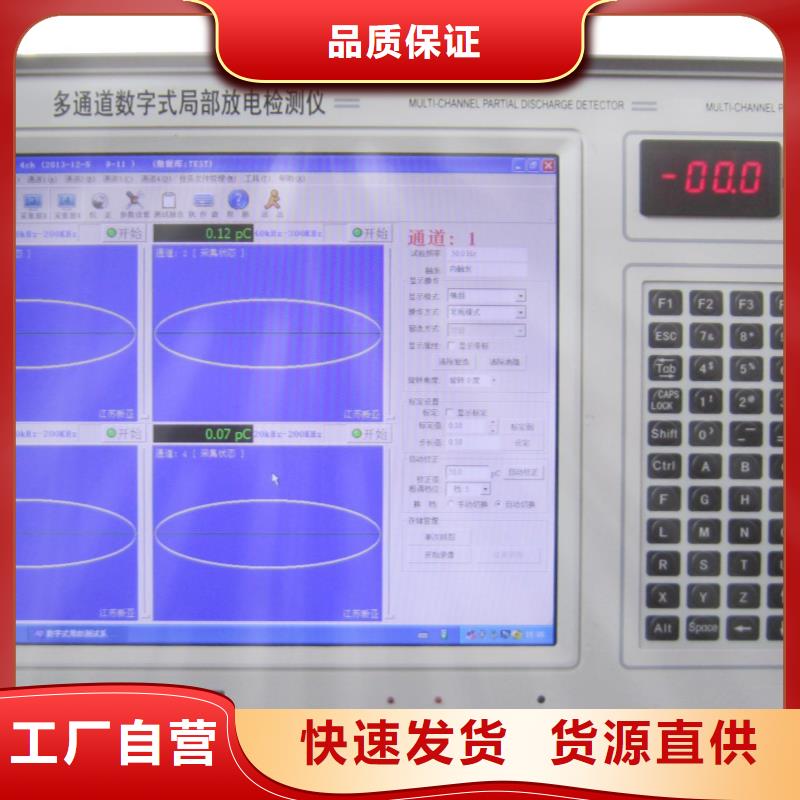

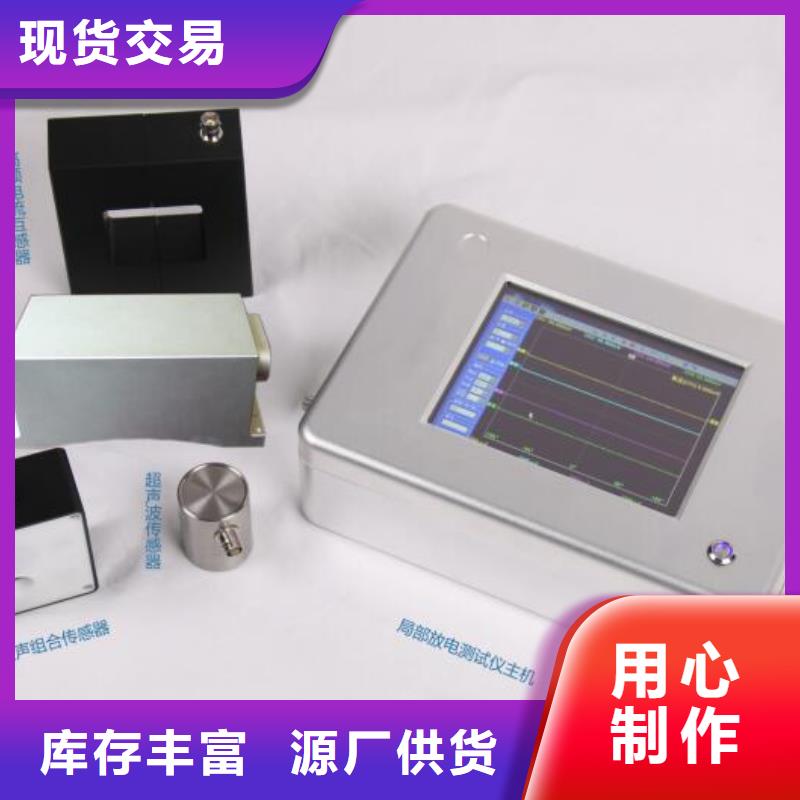

局部放电检测仪产品概述该高压电缆局部放电检测仪是我公司技术人员根据多年电缆局部放电检测经验，设计生产，适用于高压电缆的局部放电在线检测及定位。整套仪器主要由检测主机、传感器以及通讯线缆等组成，针对不同的现场环境我公司设计有多种型号的传感器（声电传感器、高频电流互感器），能够灵敏的检测到电缆内部，由于局放会产生超声波、电磁波等信号,声电传感器能够实现在与被测电缆不接触的状态下检测电缆内部的局放信号，通过检测主机、检测软件对放电信号进行分析处理，识别放电信号的强弱，同时能够判断放电的大致位置,分析判断被测点的绝缘状况，提前电缆、端子箱等设备发生爆炸、着火等事故的发生。四、主机性能指标通道数： 4个独立测量通道 1个外部触发输入通道 采样率：200MSa/s采样精度：12bit显示屏尺寸：6.5寸操作方式：鼠标、键盘、触摸屏主机接口：2个USB口1个网口1个VGA接口五、传感器参数灵敏度测量频带中心频率量程范围高频电流互感器
天正华意电气设备(保定市分公司)将秉承“质优达标，不是我们的z u i高追求；客户满意，才是我们的z u i高定位”的经营理念，依靠雄厚的技术力量，先进的管理水平，不断开拓创新的精神，为客户提供优良的 微机继电保护测试仪产品和优质的服务！

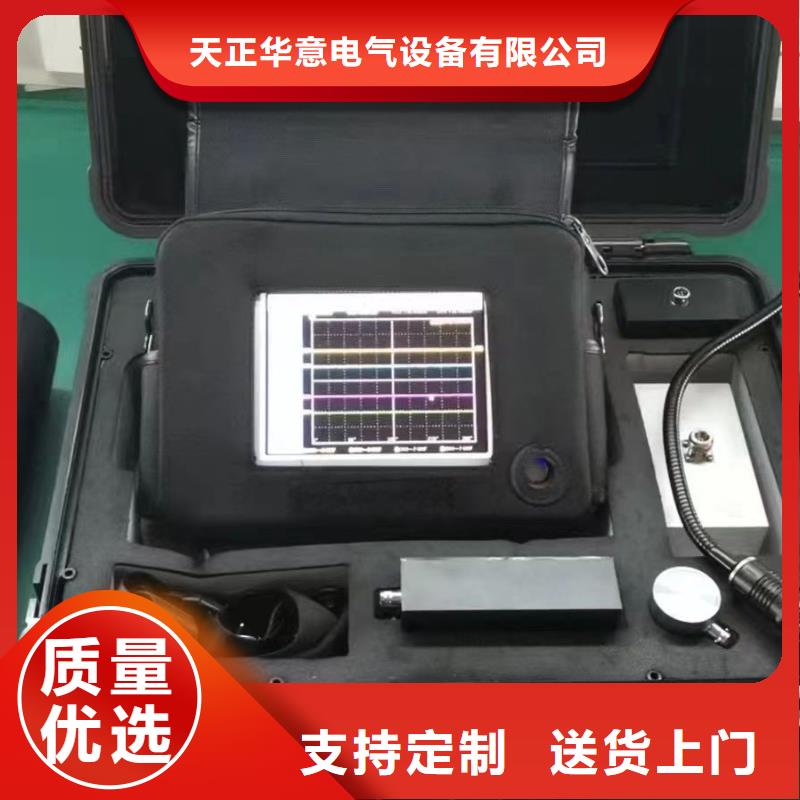

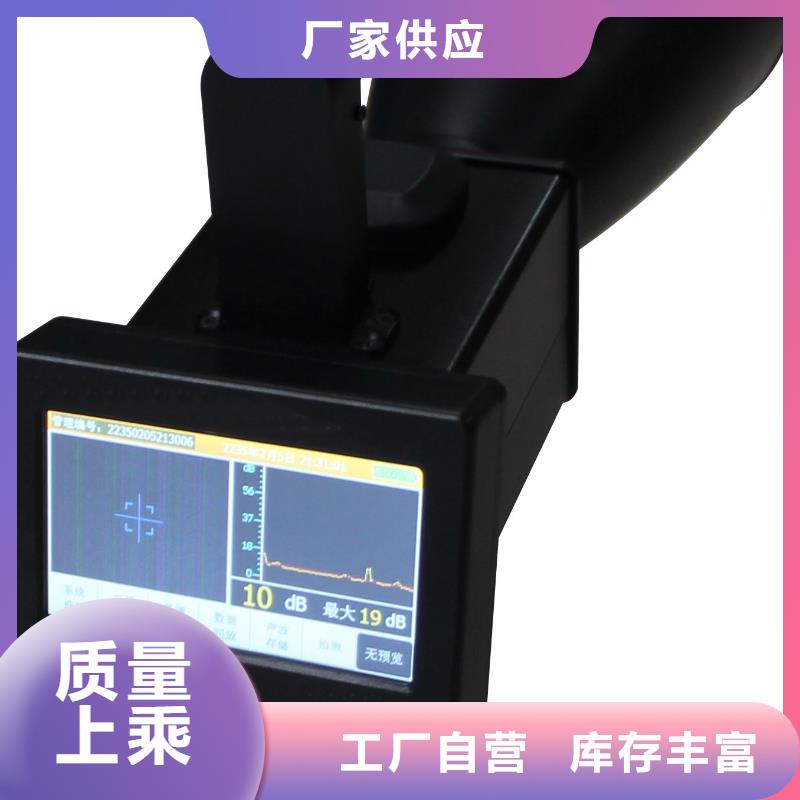

局部放电检测仪手持式开关柜巡检仪用于检测和测量开关柜中的瞬时接地电压放电和表面放电，并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计，可以直接在开关柜外壳扫描检测，对开关柜的运行不产生任何影响和无任何损害，同时对测量的信号进行TF卡存储和回放观察，并利用配供的耳机可以听到放电的声音。二、使用方法1、仪器的充电仪器实时显示电量，当电量显示较低时，应及时对仪器充电。在首次使用仪器之前，首先应该对仪器充电。一般完成充电所需时间约为7小时，但如果仪器已经部分充电，则充电时间将会减少，具体参看电量显示。另外，需要注意事项：（1）在充电过程中，务必关闭仪器开关。（2）当充电器已经插入后，切勿用仪器进行测量。2、仪器的开/关按下按钮，接通仪器电源，开启仪器；按下按钮，仪器关闭。3、主界面仪器打开后会显示如下主界面：?TEV波形显示区域0028mv、-2dB(放电幅值显示) 放电次数：0次数/秒（放电次数统计）严重程度：0（放电严重程度显示）：交通显示灯?ultra波形显示区域0060mv、12dB(放电幅值显示) 放电次数：10次数/秒（放电次数统计）严重程度：1640（放电严重程度）：交通显示灯?波形图（实时波形界面）?设置（设置界面）?柱状图（柱状图界面）4、Settings设置界面※TEV 设置（瞬时接地电压设置）-即TEV参数设置显示屏※ultra设置（超声波设置）-即超声波参数设置显示屏（1）TEV 设定值的调整在TEV设置（瞬时接地电压设置）、USS设置（超声波设置）显示屏中，使用“＋”与“-”按钮来选择你想要修改的设定值。所选用的数值会以高亮红色显示，按下保存＆退出（保存并退出）按钮，修改值。Red（红色）-设定红色门限Yel（黄色）-设定黄色门限保存＆退出（保存/退出）-回到主设置菜单，并保存任何修改取消（取消）-取消以上设置，并恢复之前设置（2）ultra 设定值的调整Red（红色）-设定红色门限Yel（黄色）-设定黄色门限A：出厂设定Save＆Exit（保存并退出）-回到主设置菜单，并保存任何修改Cancel（取消）-取消以上设置，并恢复之前设置设置方法同上
