变压器变比测试仪注意事项6.1 变比测试6.1.1 对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。如果上述参数输入正确，则测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置，不必再做数据改动。6.1.2 有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。6.1.3 本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。6.1.4 三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y－d接线的匝比值等于变比值除以，D－y接线的匝比值等于变比值乘以。6.2直阻测试6.2.1在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。6.2.2在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。6.2.3在高压端子测试过程中，变压器中压和低压端必须开路。7 售后服务7.1 本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。7.2 自购机之日起，凭保修单保修两年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。7.3 属下列情况之一者不予保修：7.3.1 用户对产品有自行拆卸或对产品工艺结构有人为改变。7.3.2 因用户保管或使用不当造成产品的严重损坏。7.3.3 属于用户其它原因造成的损坏。

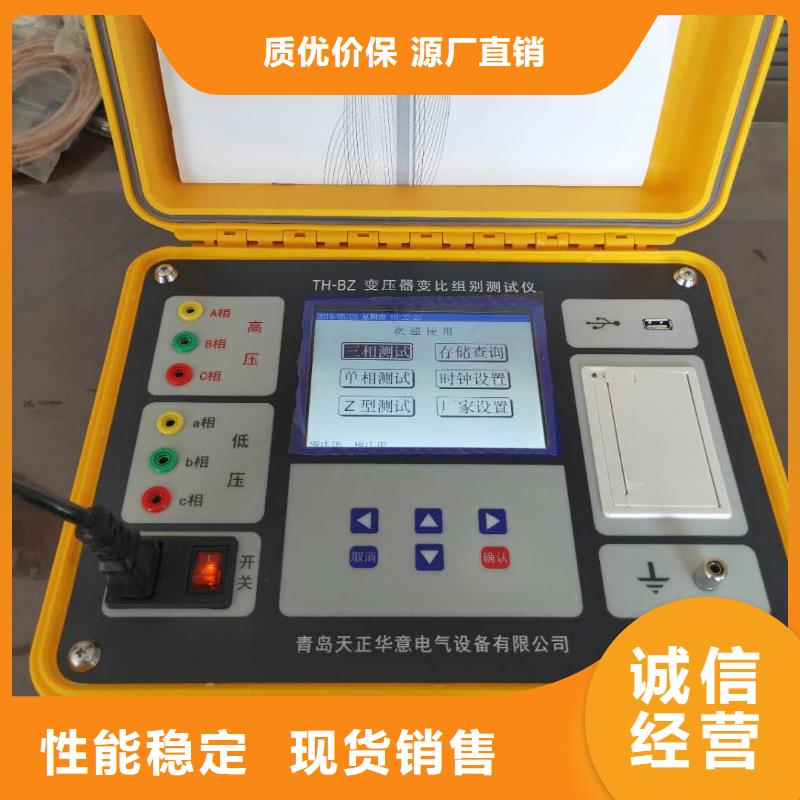

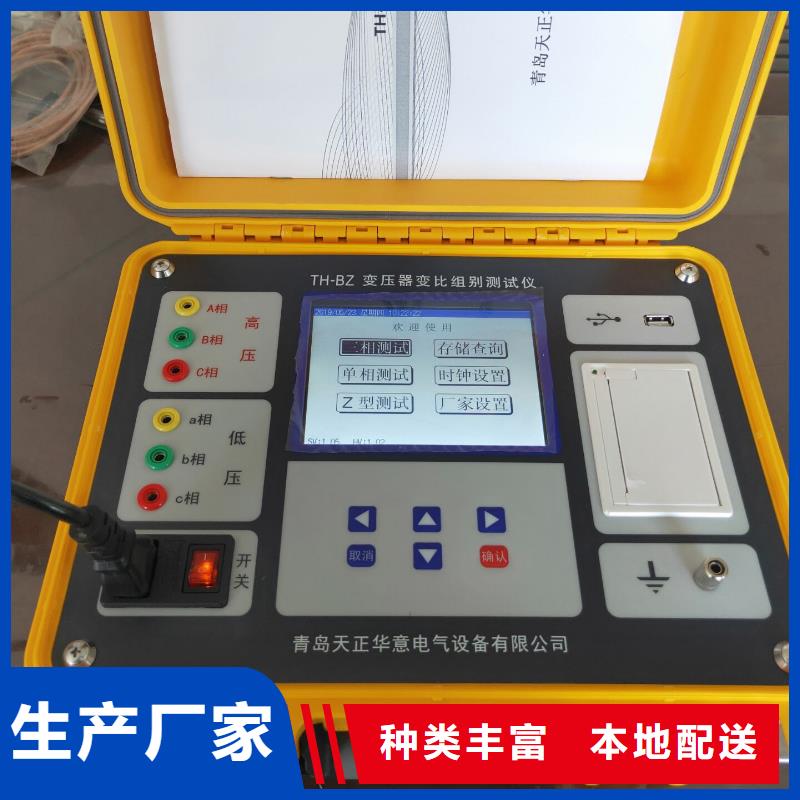

变压器变比测试仪设备面板左边部分有两个功能选择开关和三只连接组别组合开关，其中“组别选择”开关，连接组别开关“K2”，“K1” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。
