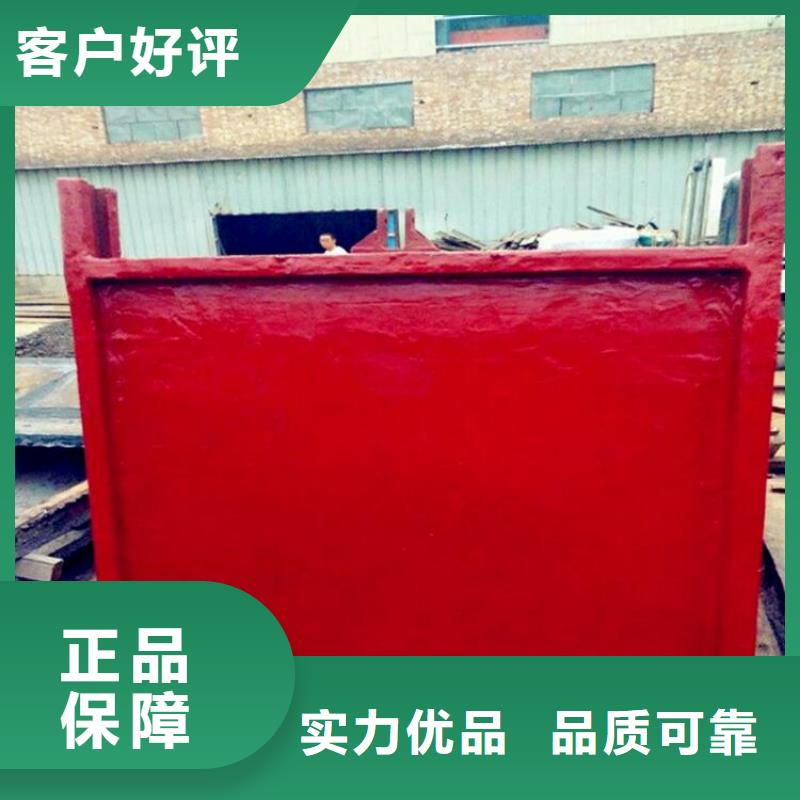

以下是:铸铁镶铜闸门全国配送的图文介绍


机闸一体式铸铁闸门用途

机闸一体式铸铁闸门用于关闭和开放泄(放)水通道的控制设施。水工建筑物的重要组成部分,可用以拦截水流,控制水位、调节流量、排放泥沙和飘浮物等。闸门一般由活动部分(也称门叶)、埋固部分和启闭机械3部分组成。门叶包括:承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括:轨道、铰座、止水座、护角等。
 机门一体铸铁闸门密封效果好,几乎达到“0泄漏”状态,适用宽度可达5m以上,但调节水位一般在800mm以下,特别适用于交替运行的氧化沟排水,或大型配水井配水,配套专用启闭装置,仅需注明手动或电动即可,无需另外选用启闭机。
 机门一体铸铁闸门由铸铁制成,耐腐蚀性好,结构简单,价格便宜,在关闭状态有较高密封要求时,可在门框上镶铜密封面,可在铸铁堰门上镶铜和止水橡胶,止水效果高于镶铜产品,可达到无渗漏。
 机门一体铸铁闸门:主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点,闸框、闸板全采用铸铁组成,其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便,闸板一般根据其大小或高度情况由上下几部分拼装组成。





铸铁闸门是中小型平板闸门,广泛用于取水运输,市政建设,给排水,农田灌溉等工程。通常将其设置在通道和涵洞的入口处,以调节工作闸门的流量并控制水位,或在维护闸门的封闭孔处堵住水。因此我们在一些取水、供水工程的输水管道上一般都会添加设置铸铁闸门,以用于根据需求调节控制流量,一般在泵站的进水口和一些隧道、涵管、倒虹管等位置的进、出水口处都设置有检修闸门,此举是为检修水工建筑物和泵组设备提供便利条件。在水库溢流坝或者溢洪道上一般设置有泄洪专用铸铁闸门,用于控制水库的水位和控制洪水泄往下游的流量,大限度地发挥水库的功能效益,为人民大众的生命财产上上一把锁。闸门就是用于关闭和开放泄(放)水通道的控制设施,是水利保护设备的重要组成部分,可用以挡洪,控制水位、调节流量、排放泥沙和飘浮物等作用。在水利项目中,闸门是水工建筑物的重要组成部分,它可以根据需要,来封闭建筑物的孔口,也可控制孔口的开启与局部调节,用于调节水位与流量,从而获得防洪、灌溉、供水、发电、通航、过木过筏等我们需求的效益。还可用于排除漂浮物、泥沙、冰块等作用,也可以为相关建筑物和设备的检修提供必要条件,增加保障,铸铁闸门通常建造在取水输水建筑物的进、出水口,通过闸门灵活可靠地启闭来控制我们对水利的需求,从而达成我们需要的完善条件。铸铁闸门通常是由活动部分(俗称门叶)、埋固部分和启闭机械3部分组成。一、门叶包含:承重结构、行走支承、支臂、支铰、止水装置、吊耳等。二、埋固部分包括:轨道、铰座、止水座、护角等。三、启闭机械:常用启闭机有质轻常用的电动、手摇式启闭机,与大型卷扬式启闭机。新河县德迈水利机械厂是一家主要从事铸铁闸门、钢制闸门、玻璃钢闸门、螺杆启闭机、卷扬启闭机、清污机、拦污栅等水利设备的设计、技术开发、销售、制造、安装的现代化规模型水利工程机械生产企业,我厂产品结构合理,性能可靠,品种齐全,经水利质量检验部门检测,各项技术指标均达到行业标准。








闸门产品主要由闸框闸板、吊座及紧闭斜铁等零部件组成,为克服容易锈蚀的缺点闸框、闸板全采用球墨铸铁生产,其中闸框又由上横梁下横梁、左直梁、右直梁组成,为了制造、

运输、安装方便闸板一般根据其大小或高度情况由上下几部分拼装组成。

双向止水铸铁闸门是直接承受水压力的挡水构件闸框是闸板四周的支承构件,同时也是闸板上下运动的滑道滑道以外部分镶嵌于闸墩及闸底的二期混凝土中将闸板所承受的水压力均匀地传递到闸墩及闸室底部,闸框迎水面四周与闸板框四周背水面接触处经机械精制、加工,刨光后平直光滑、贴合严密使结合面、止水面与运动滑道合三为一。

铸铁闸门在启闭机操作下启闭运行操作时,在水压力和紧闭斜铁的双重作用下,闸板运行使闸板与闸框滑道紧密贴合从而达到有效止水



1、铸铁闸门安装需要注意哪些

(1)闸门及其门槽埋设件的安装,应按施工图纸的规定进行。
(2)闸门的埋设件安装,应符合DL/T5018-2004第9.1.3条、第9.1.4条和第9.1.10条至第9.1.13条的规定。
(3)闸门现场拼装前应制定严格控制焊接变形的拼装焊接工艺方案,报监理人批复后方可实施。
(4)闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕,经过测量校正合格后方能进行。所有主支承面应当调整到同一平面上,其误差不得大于施工图纸的规定。
(5)闸门水封装置的安装技术要求,应符合DL/T5018-2004第9.2.3条至第9.2.7条的规定。
(6)闸门安装完毕后,应埋件表面和门叶上的所有杂物,特别应注意不锈钢水封座板表面的水泥浆。在滑道支承面和滚轮轴套涂抹或灌注润滑脂。
(7)经监理人检查合格的闸门及门槽埋件,方能按第13.2.6条规定进行涂装修补。
(8)闸门安装完毕,应作静平衡试验。试验方法为:将闸门**地吊离地面100mm,通过滚轮或滑道的中心测量上、下游方向与左、右方向的倾斜,其倾斜值不得大于5.0mm,当超过上述规定时,应予配重调整。
2、闸门的调试

闸门安装完毕后,承包人应会同监理人对闸门进行无水情况下和静水情况下全行程启闭调试。通过调试应做到:

(1)无水情况下,滑道或滚轮运行时应无卡阻现象;偏心滚轮踏面经调整均在同一平面上,且与轨道接触良好;双吊点闸门的同步满足设计要求。在闸门全关位置,水封橡皮无损伤,漏光检查合格,止水严密。在本项试验的全过程中,必须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑,以防损坏水封橡皮。
(2)静水情况下的全行程启闭调试应在无水试验合格后进行。试验、检查内容与无水试验相同(水封装置漏光检查除外)。

3、闸门安装注意事项

(1)在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
(2)检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
(3)闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。
(4)二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。
(5)闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝
