天正华意电气设备(百色市分公司)生产的每一个 微机继电保护测试仪在出厂的时候都经过质检员进行出厂检验，检验员必须按照 微机继电保护测试仪检验的项目逐项检验，必须进行记录同时存档，质检员签字后方可发货，所以我们在售的每一个 微机继电保护测试仪产品都可以放心的购买。

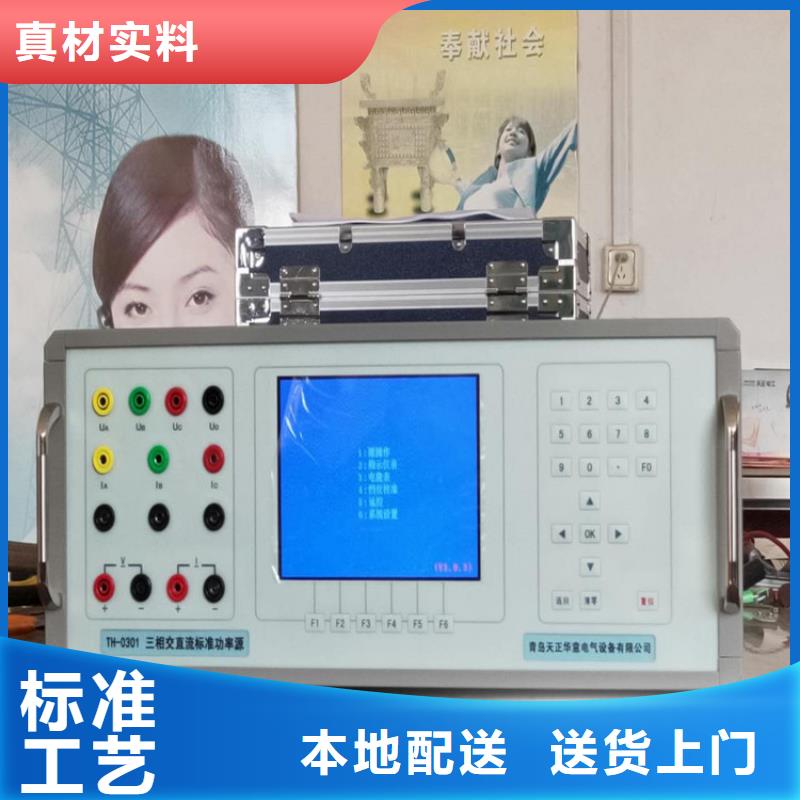

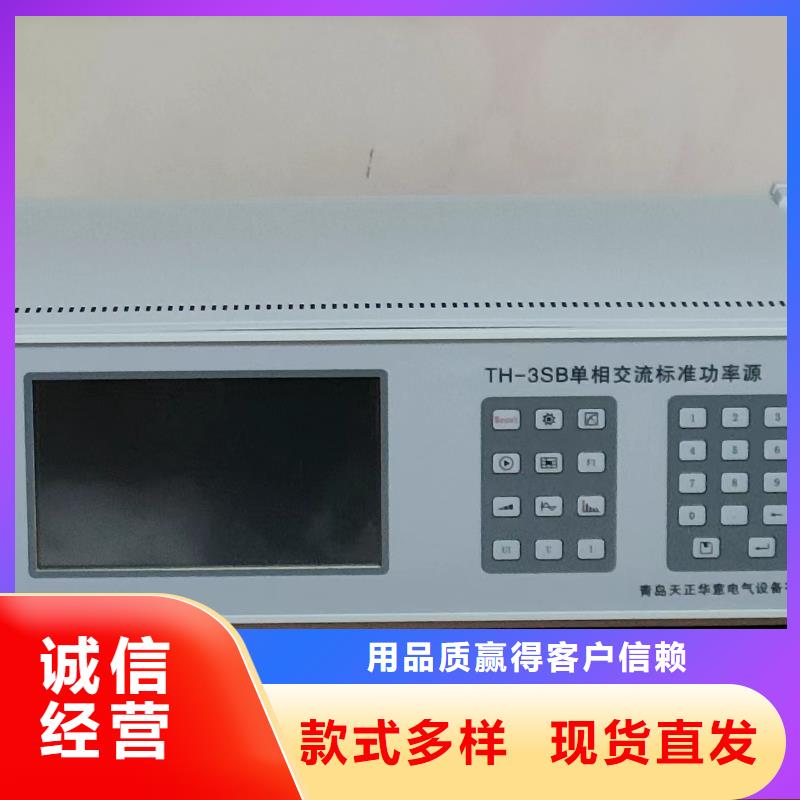

交流采样现场校验仪另外键在这里仅与对功率因数进行“送数”操作时有关，分别表示超前”交流源输出设置示例：例如在交流源操作中需设置交流电压为220V；交流电流为接线方式为三相三线无功；功率因数为0.5L；频率为51Hz的交流源输出时，可在主菜单中，按键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示“交流电压输出设置”界面。在“交流电压输出设置”界面（图4）中具体操作如下：㈠ 先设置电压、电流档位；接线方式。⑴按（档位切换）键，将电压档位切换到“”档；⑵按（接线方式切换）键，将接线方式切换到“3/3有功”状态，按（有无功切换）键，将接线方式终切换到“3/3无功”状态；⑶按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按五次“9”（档位切换）键，将电流档位切换为2.5A档；以下分“步进”方式、“送数”方式操作进行电量幅值上升。㈡“步进”方式操作进行电量幅值上升。接㈠步骤⑶的状态：⑴按屏幕下边“电压”键，进入到“交流电压输出设置”界面。在“交流电压输出设置”界面中按十一次“1”（升10％）键，将电压输出升至220V（假设此时屏幕输出检测里A相电压显示值为219V，C相电压显示值为220V，需将A相电压调节到220V，则请按“7”键，将相别状态切到A相状态，键，则A相电压调节到220V）⑵按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按十次键，将电流输出升至2.5A（假设此时屏幕输出检测里A相电流显示值为2.C相电流显示值为，需将C相电流输出调节到2.5A，则请按“7”键，将相别状态切到C相状态，按升0.1％）键，则C相电流输出调节到2.5A）；⑶按屏幕下边“因数”键，进入到“交流因数输出设置”界面。

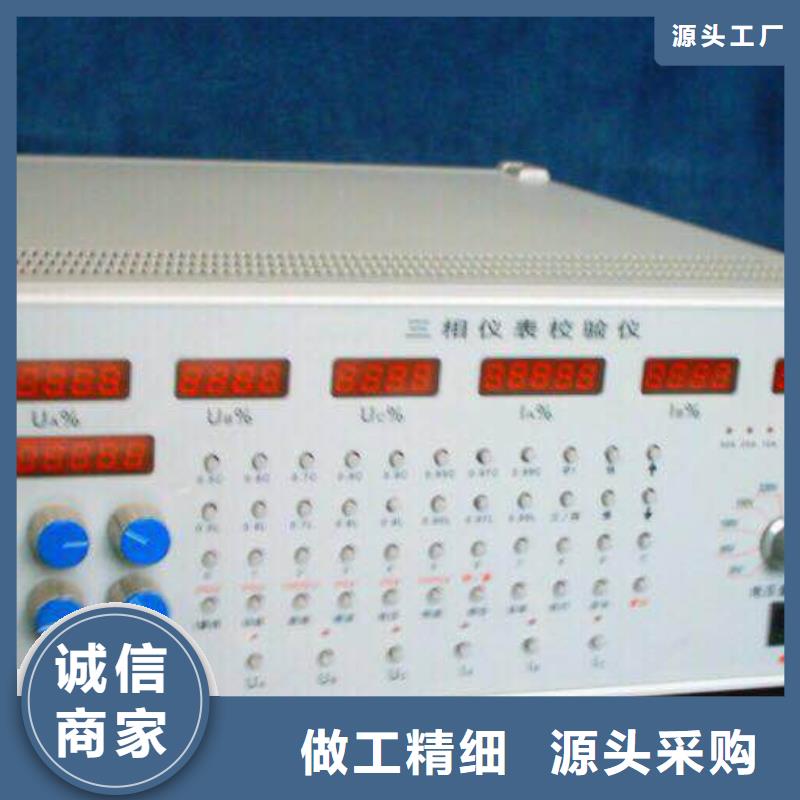

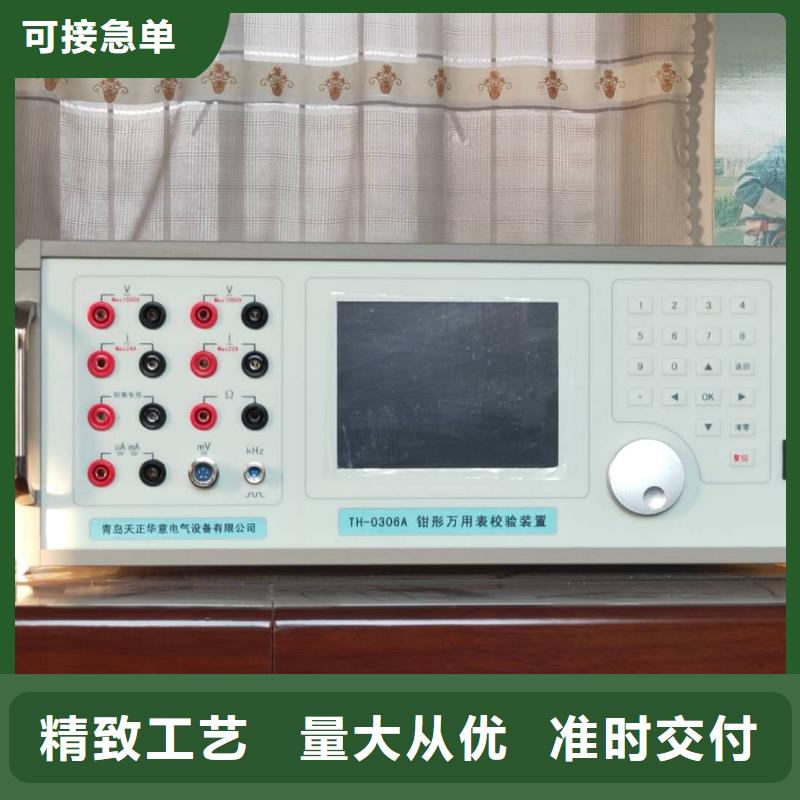

交流采样现场校验仪 使用细则：5.1、仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％、50Hz±2％，避免在电源波动较大的地方使用。5.2、开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。5.3、电源插座上的地线应良好接地。5.4、接通电源开关，液晶屏显示对应的量程和项目。本机一般不需预热即可达到规定的精度。5.5、根据被检表的性能和量程选择相应的量程，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有在液晶屏显示“通”时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。5.5.1、频率的选择：按动频率键（循环键），液晶屏窗口有显示5.5.2、输出调节： （1）“按位”调节，将开关拨到“位”侧，按动液晶屏数字对应的上升、下降键一次，对应的位加1、减1，按动上升、下降键不动，对应的位连续加1、减1。如果按动 位，只能调节到满量程值（或设置量程）的100％，以免误操作损坏被检表！（2）“按百分比”调节，将开关拨到“％”侧，按动液晶屏数字对应的上升、下降键，可按照量程值对应的百分比调节。5.5.3、如果按动100％上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。5.5.4、每一次测量完毕，应按住100％下降键2~3秒钟，使输出回零，再做下一次测量，以免对被检表造成损坏！5.5.5、当出现“超载”时，液晶屏显示“断”，校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。5.5.6、ACI从“高阻表”和“-”是高内阻表电流输出（0-1A）。5.5.7、钳形表校验时，将钳形表开关拨动钳形表侧

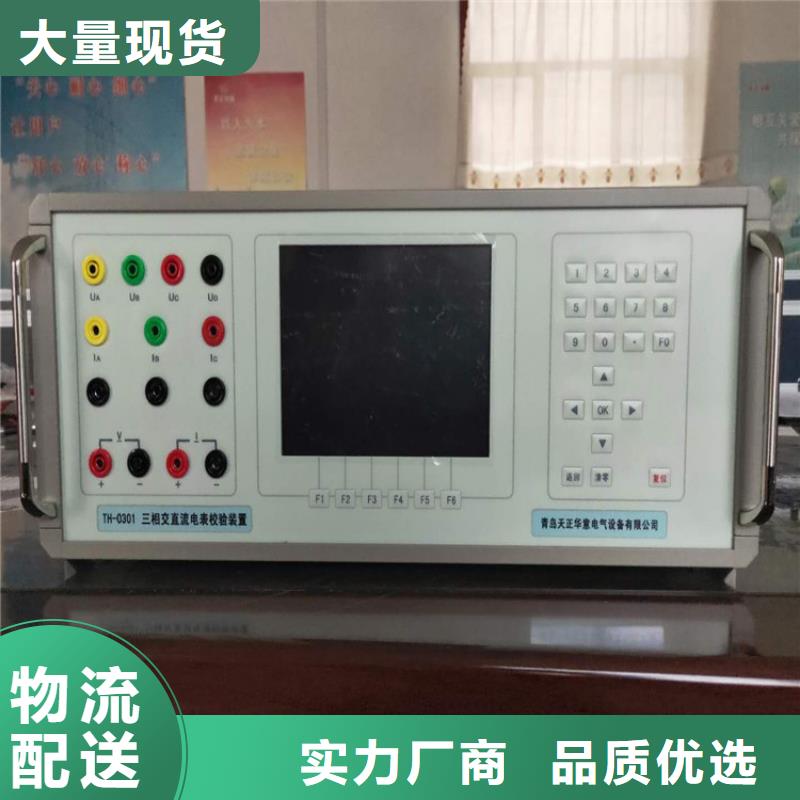

交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【＜】、【＞】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。
