想要真正了解变压器性能综合试验台2025已更新(今日/通过)产品的魅力吗？这个视频将以其无与伦比的视听效果，让您仿佛置身于产品的核心之中，感受其独特的魅力。
以下是:河南安阳变压器性能综合试验台2025已更新(今日/通过)的图文介绍

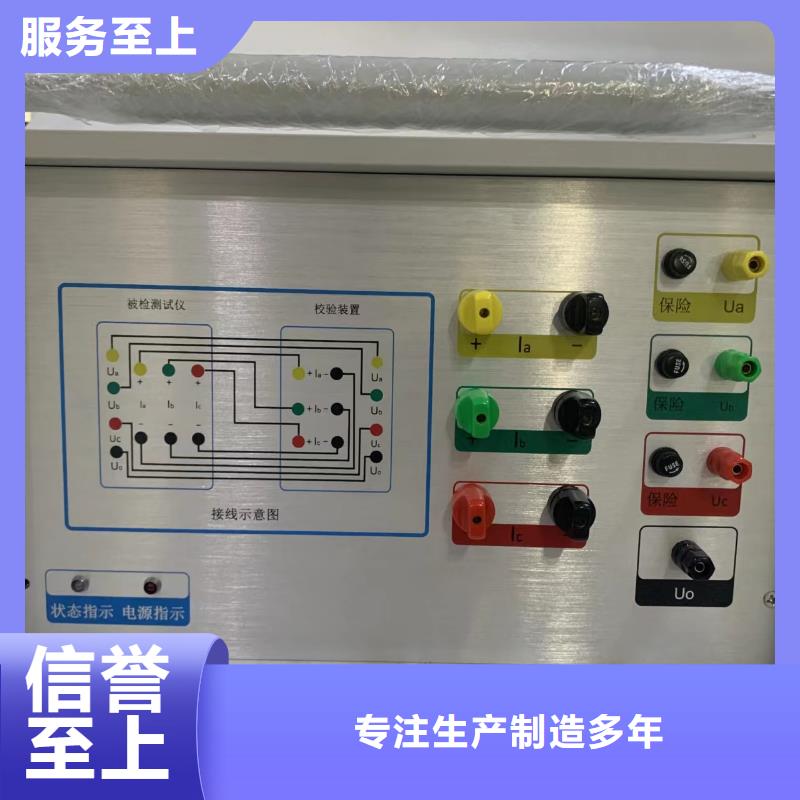

河南安阳变压器测试台主要技术指标使用环境：温 度：10C~30C相对湿度：＜80％（25C） 海拨高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：空载损耗、负载损耗基本测量范围：0~30kW(三相)；相电压测量范围：0~500V；线电压测量范围：0~866V；电流测量范围：0~20A；功率因数（感性）设置范围：0~1；空载损耗、负载损耗测量 允许误差：±(0.2％读数＋0.04％满量程)；相电压、线电压测量 允许误差：±(0.2％读数＋0.04％满量程)；电流测量 允许误差：±(0.2％读数＋0.04％满量程)；相位角 允许误差：±0.1°；三、工作原理图3-1参见图3-1所示，是用本校验装置进行变压器综合参数测试仪校验工作的接线图。其工作原理是：检定人员通过校验装置上位机界面有针对性的直接进行空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数等标准值的设置，设置参数经过本实施例自动计算，换算成抽象的电压、电流、相位等基本信息，按照通信协议经过通信串口下传给校验装置下位机，校验装置下位机为具体执行机构，将检定人员的下传数据转换成具体的电压、电流、相位信号并注入到被试变压器综合参数测试仪。该设计方案的优点是：检定人员在上位机设置标准参数后即可直接针对性的对变压器综合参数测试仪进行检验，而不用再将这些参数人工计算并分解为抽象的电流、电压、相位等基本信息，从而提高了工作效率，减少了出错概率。
天正华意电气设备(安阳市分公司)是 微机继电保护测试仪生产基地，设备工艺先进，技术力量雄厚，省部级重合同守信用企业， 微机继电保护测试仪定点生产厂家。我司拥有完整、科学的质量管理体系。天正华意电气设备(安阳市分公司)的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

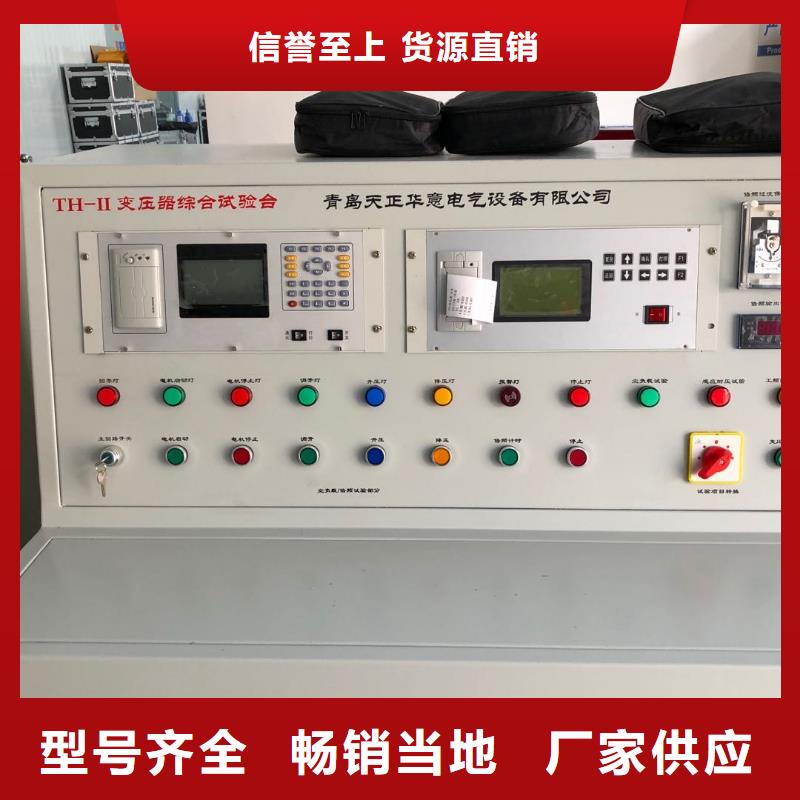

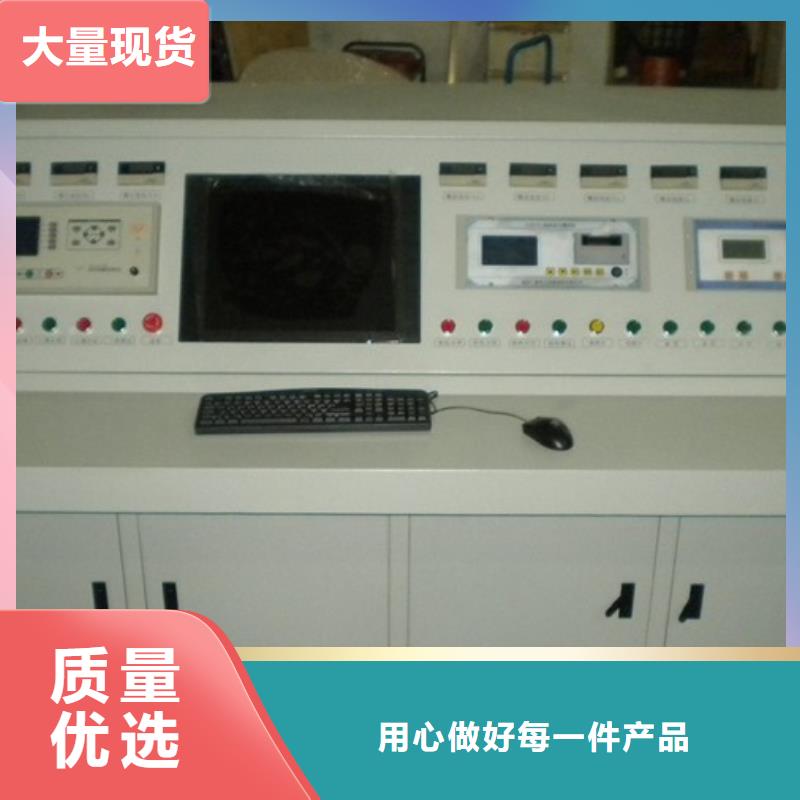

河南安阳变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位,输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。
