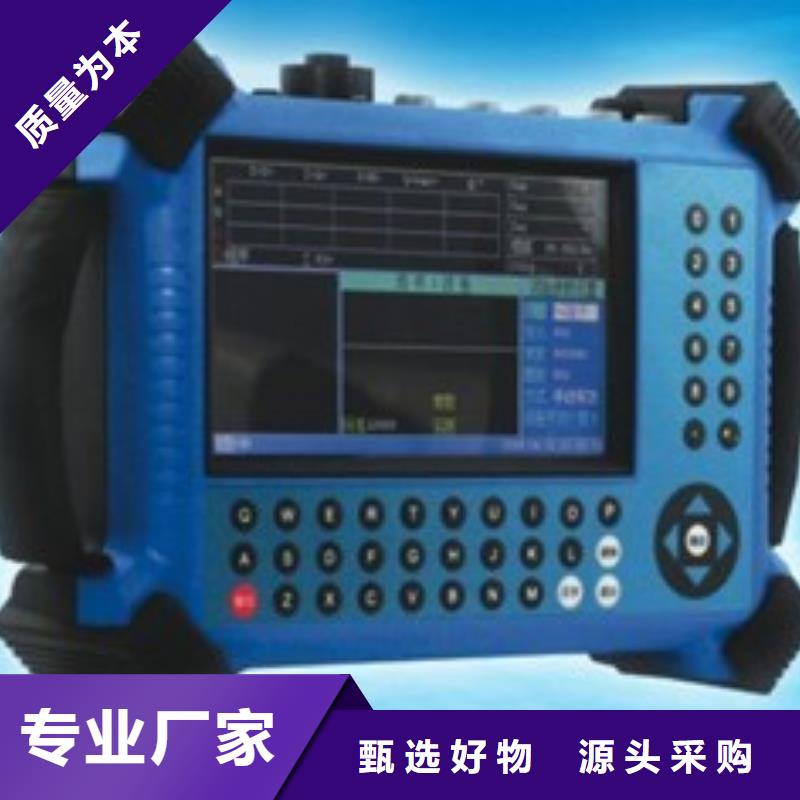

以下是:电能质量综合分析仪工厂现货的图文介绍
天正华意电气设备(安阳市分公司)注册资金800万元，占地面积近50亩，建筑面积达10000平方米。经过多年努力，公司已具备了可观的 微机继电保护测试仪生产能力和科技开发水平。公司 微机继电保护测试仪生产设备精良， 微机继电保护测试仪产品工艺可靠，检测手段齐全，企业管理严格，产品质量过硬。
电能质量分析仪 产品上的术语产品上可能出现以下术语表示您如果进行此操作可能会立即对您造成损害。警告 表示您如果进行此操作可能不会立即对您造成损害。注意 表示您如果进行此操作可能会对本产品或其它财产造成损害。1.4 产品上的符号产品上可能出现以下符号：高压 接地 警告第2章 概述本装置是参照电力行业标准研制而成。采用电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。本系列装置特点有超轻，超薄，功能强大，可靠性高，大功率标准源输出，响应速度快；?高速DSP ＋ 自定义系统，开机立即显示测试界面，无需导引程序，响应速度快，效率高，操作灵活方便人性化,符合国人习惯；?标准源模式，所有输出均采用优越闭环，设定值一次到位；?能保存任意谐波参数的6种方案，断电不丢失，无需重复设置谐波参数；?能保存任意间谐波参数的6种方案，断电不丢失，无需重复设置间谐波参数；?能保存任意闪变参数的6种方案，断电不丢失，无需重复设置闪变参数能保存任意骤变参数的6种方案，断电不丢失，无需重复设置骤变参数； ?输出谐波2～80次，精度高达0.1％，可叠加单次或任意多次；?输出间谐波0.25-80.75次，分辨率0.25次，精度高达0.1％；?能显示实时谐波、间谐波、闪变、骤变、基波波形；?支持功能模块的全自动、半自动或手动测试；?强大的协议库支持，模板式配置，支持用户自定义协议；?强大的Office报表模板功能，支持用户自定义各种报表格式。用户可以合成不规则的标准信号，包括电压、电流的谐波、间谐波、闪变、骤升/骤降，是用户用来检定电能质量测试分析仪的理想设备。
电能质量分析仪优点：能够对电压很快的进行调整，同时很方便观察变化。缺点：如果改变的内容太多则显得繁琐。方法四：旋转编码器输入 按后下按，出现输入显示状态，通过移动光标到需编辑数值下，再转动微调数值 优点：很方便地调整某一个数值。4.2.5 电流的输入 电流的输入方法类似于电压的输入方法，所不同的是参数设置键不同，升电压按的是，而升电流则按。请参看电压的输入方法一，方法二，方法三，方法四。4.2.6相位的输入方法 操作说明优缺点方法一：快捷键输入即通过按下列快捷键来改变输出的电压电流之间的相位按键所输出同相电压电流之间的相位依次为90优点：便捷地输出常用的几个相位，能满足部分常用设置。缺点：只是有限的几个值，不够灵活。方法二方法三方法四 类似于电压输入的方法二、方法三、方法四，所不同的是参数设置键的不同。如：改变B相电压的角度则按参数设置键改变B相电流的角度则按参数设置键改变B相电流电压的角度则按参数设置键下面给出一个完整的例子，如：设置B相电压的角度为150°依次按键即可。频率的输入有三种方法，类似于电压输入的方法二、方法三、方法四。频率的设置范围是35—65Hz，超过这个范围的设置不能输入。下面给出一个完整的例子，如：设置频率为50.5Hz 依次按键即可。

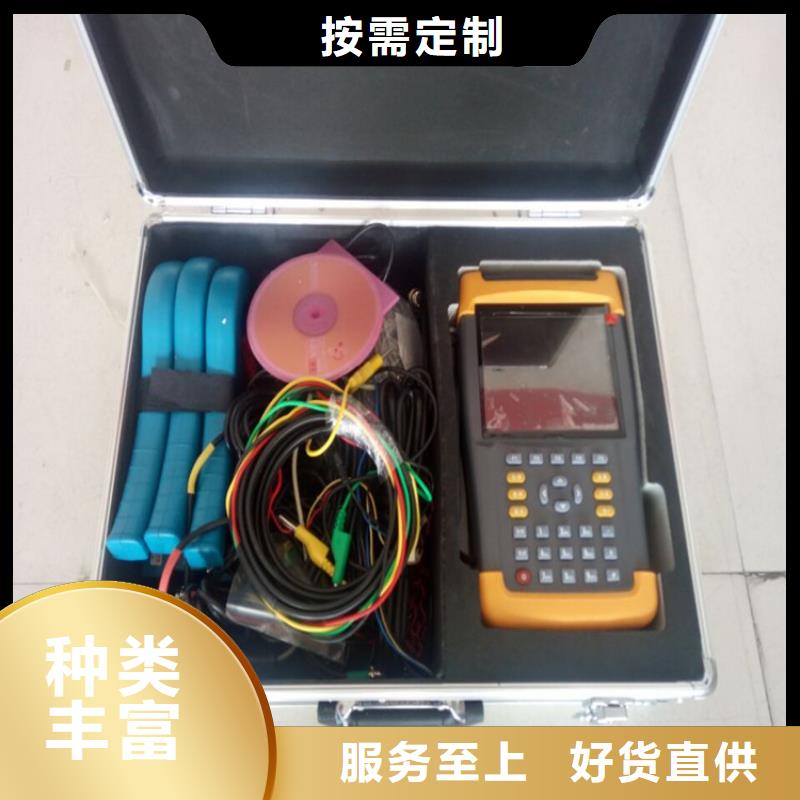

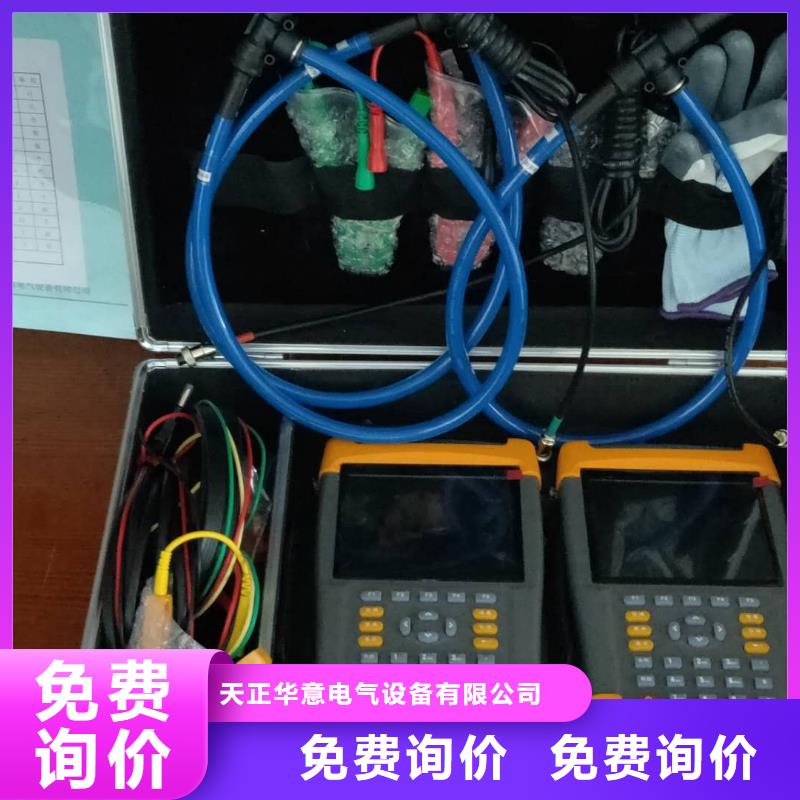

电能质量分析仪 使用方法测试仪配有一条四芯的电压测试线、三只电流测试钳（根据需要可配备到六只）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2％。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）下面就不同的测试项目进行说明。（一）、三相四线制接线方式设备电参量的测量1、测试目的检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。
