以下是:贵州安顺大容量互感器综合测试仪2025实时更新(今日/造访)的图文介绍
贵州安顺直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。
贵州安顺直流系统接地故障定位仪电流检测功能将直接以电流大小的形式显示被测支路的漏电流大小，该功能项的使用方法如下：令采集器处于自然状态（不钳任何电流支路，并保持钳口正常闭合），通过功能菜单选定该功能项，按下测试键进入该功能项显示界面；将采集器钳入被测支路，显示屏上将显示被测支路的漏电流大小；如下图电流检测功能1所示；在电流检测功能显示界面下，按下“测试”键即实现对当前电流的清零，在对下一支路进行电流检测时，先令采集器处于自然状态，按下“测试”键当显示屏上电流显示为零后，再钳入被测支路；（电流检测功能显示界面下会显示支路状态，在系统分析仪处于“非信号检测”模式下可以用此功能实现各支路状态的检测，在此模式下对支路状态进行检测，采集器只能正负支路一起钳，支路状态显示三种结果：正常；带方向的绝缘阻抗值；异常。显示“异常”说明此回路漏电流较大，存在环路的可能。检测完成后如下图电流检测功能2所示；（5）当系统分析仪处于其它检测模式时，支路状态信息公供参考，默认情况下，系统分析仪都是处于信号检测模式。电流检测功能1电流检测功能2说明：系统分析仪侧面的四位拨码开关可对分析仪的工作档位进行设置，拨码开关第4位无效，拨码开关拨下时处于开状态，拨码开关前三位的设置与档位关系如下：

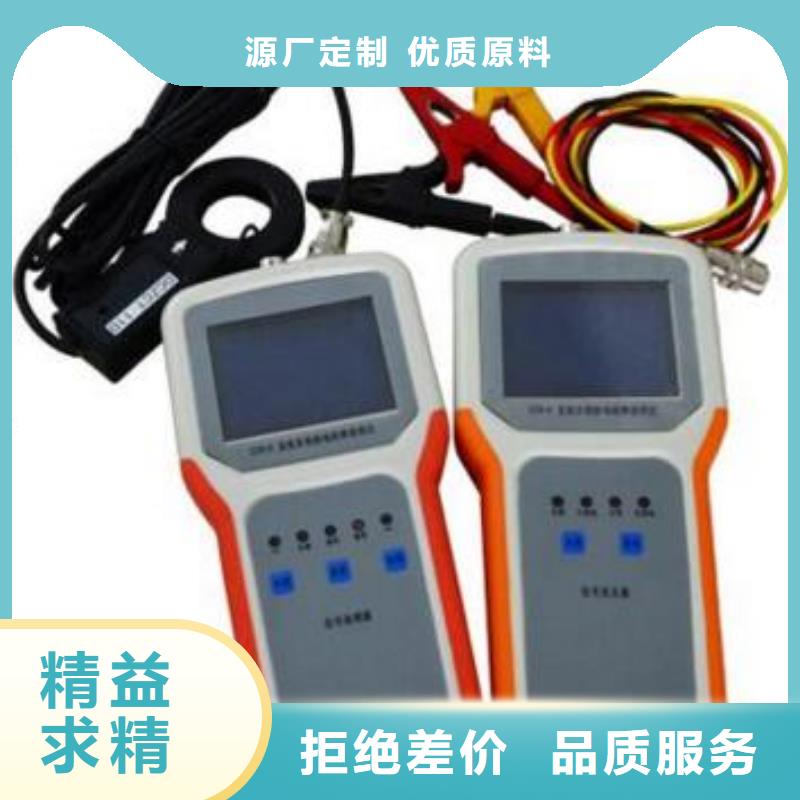

贵州安顺直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成
