观看我们的产品视频，就像打开了一扇通往地下电缆故障定位仪产品世界的窗户。您将看到产品的每一个细节，感受到它的每一处独特之处。视频将为您呈现一个真实、立体的产品形象，让您对它有更深入的了解和认识。
以下是:地下电缆故障定位仪的图文介绍

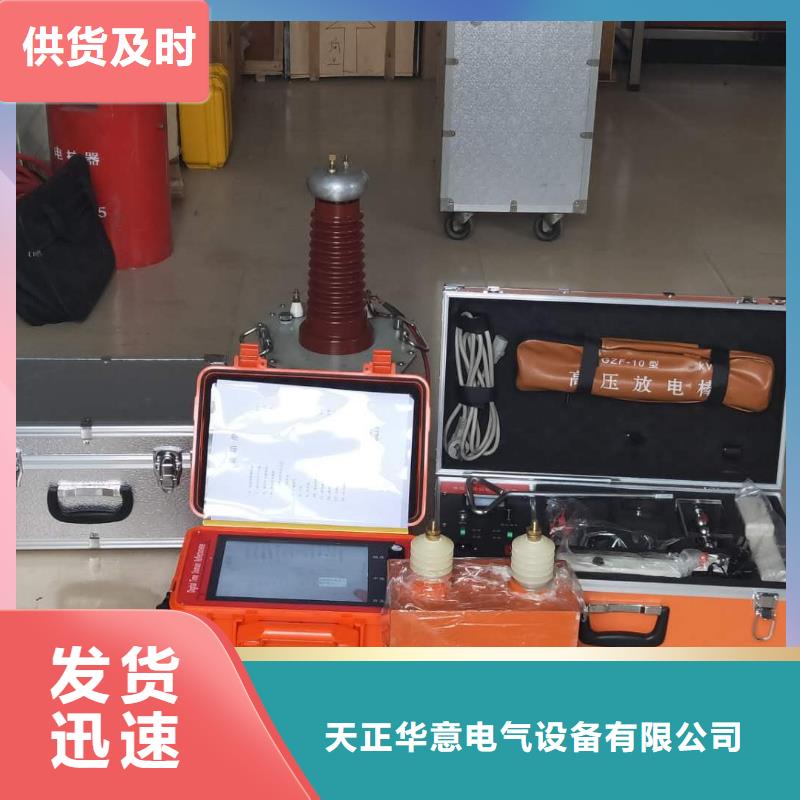

电缆故障探测仪 系统主要技术参数：1) 工业计算机控制，触摸式操作方式，抗干扰能力强；2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测；3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等；4）测试范围：测试距离：60km，探测深度：2-5m；5）测量精度：粗测误差：±10m（值）或1％（相对值），精测误差：±0.2m（定点、路径、深度）；6）采样频率：200MHz，小分辨率0.5m（100m/us）7）采样方式：全自动连续采样，决不漏掉任何一次放电波形8）低压脉冲：宽度：自适应 幅度：400Vpp9）输出功率：路径功率：100W10）冲击高压：0～35kV 11）短路电流：0～320mA12）烧穿功率：0～2450J四、系统组成部件技术说明1、电缆故障闪测仪 1.1主要功能： 12寸工业级计算机控制、触摸式操作方式；XP操作系统，可视无线专家指导，4G网络；具有测距、测速等功能；200MHz采样频率，小分辨率0.5m（100m/us）全自动连续采样，决不漏掉任何一次放电波形；测试方法：多次脉冲取样，感应取样，闪络取样、低 压脉冲取样1.2主要技术指标：八次脉冲法多次脉冲电缆故障测试仪1）可测35KV以下等级所有电缆的高、低阻故障，适应面广。2）脉冲产生器承受冲击高压：不低于40KV3）数据采样速率: 200MHz4）测试距离：＞60Km5）无测试盲区6）读数分辨率：0.1m 7）系统测试精度小于20cm8）测试电缆长度设有：＜1Km （短距离）；＜3Km（中距离）；＞3 Km（长距离）；低压脉冲幅度：约400VP-P 。9）八次脉冲发送及故障反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。10）具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。11）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比

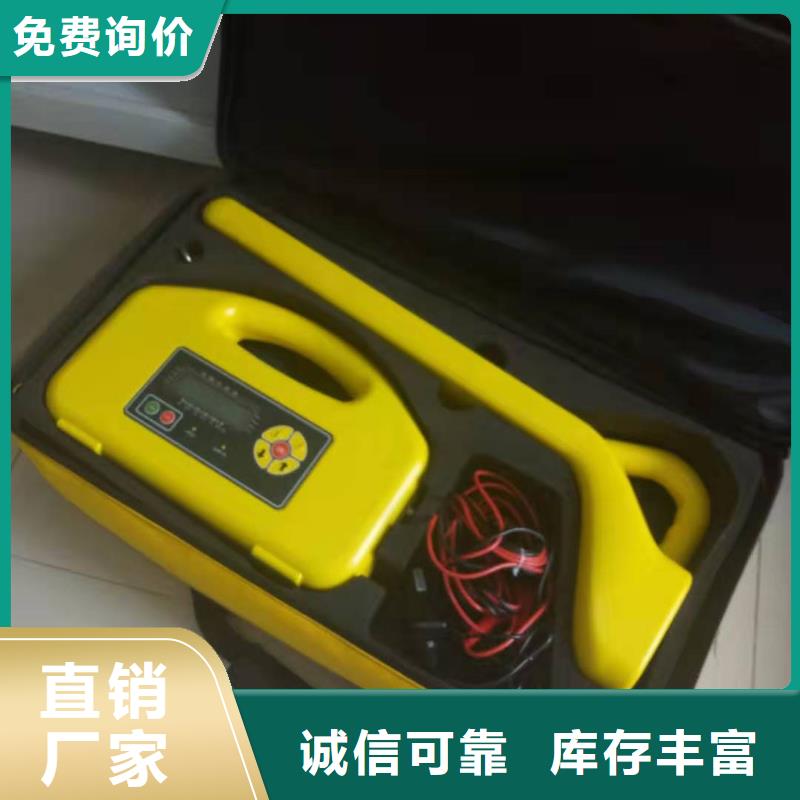

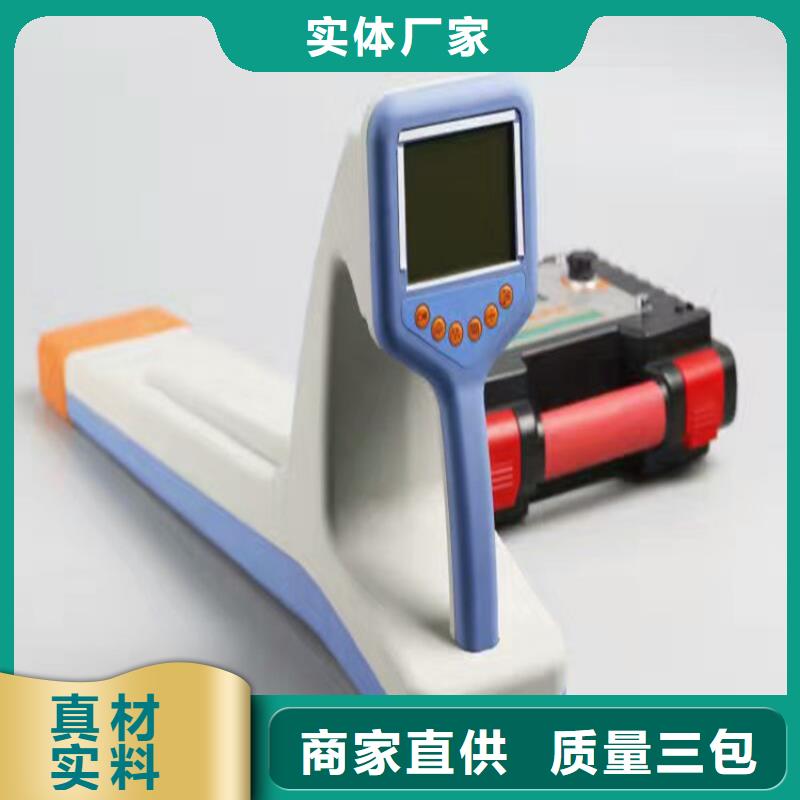

电缆故障探测仪 面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差为零。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。8、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。
天正华意电气设备(鞍山市分公司)位于平度市平安路2号，公司主要产品有: 微机继电保护测试仪等多种系列，并可根据客户的要求，定做客户所需的产品，以满足市场需求。本公司致力于：“以诚相待，以信为本，以优取胜”的经营理念。“以科技求发展，以质量求生存”的质量方针。“真诚互沟通，服务无止境”的服务精神，愿与国内外各界朋友广泛合作，与时俱进，共创辉煌！公司为了增加客户的信任度和客户的权益，我们有专门的销售和维护团队，确保我们卖出的每一个产品都是合格的，性能是稳定的，公司一直秉着优质的服务和良好的信誉赢得了广大客户的一致好评，热忱欢迎您的指导和选用！
电缆故障探测仪 建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。五、注意事项（1）在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够；（2）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；（3）设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；（4）在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保操作；（5）在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；（6）操作完毕后，要将信号输出端对地放电；（7）为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。a)启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。b)长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。（8）请使用之前，详细阅读本仪器说明书。（9）使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理（1）当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；（2）当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。
