变压器综合特性测试台

变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

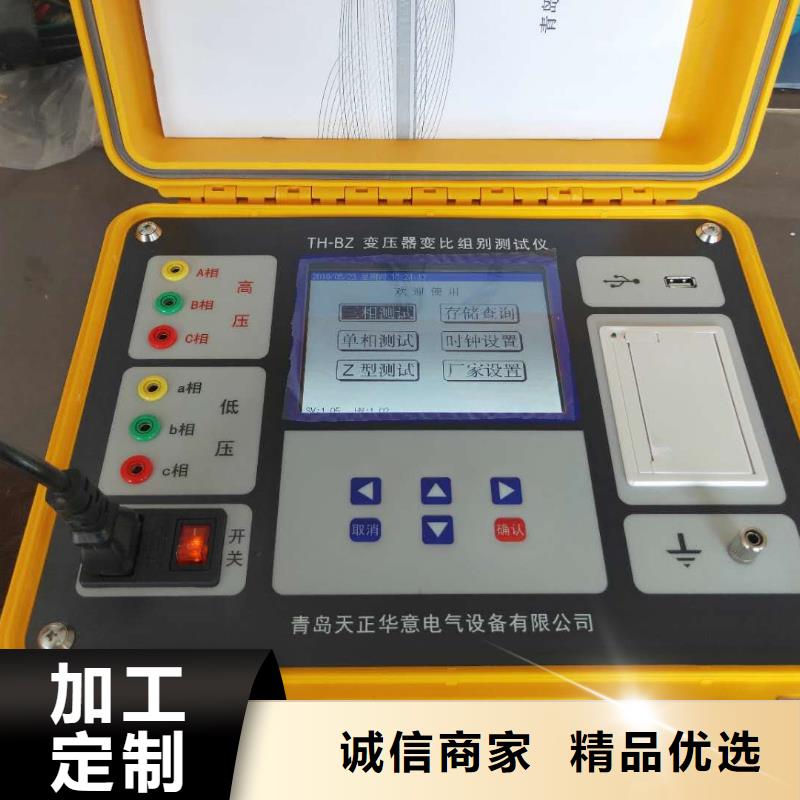

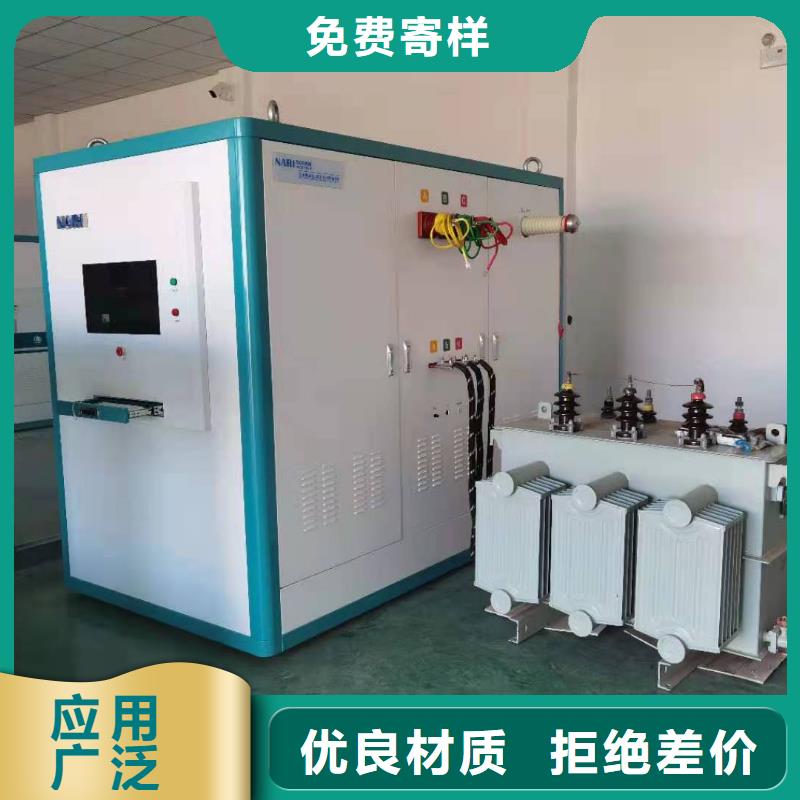

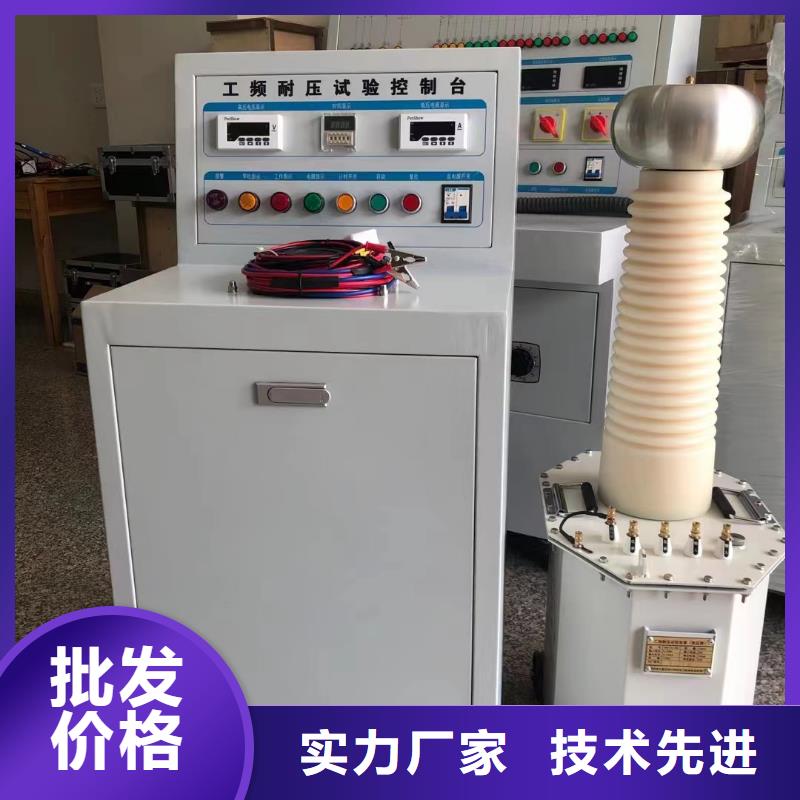

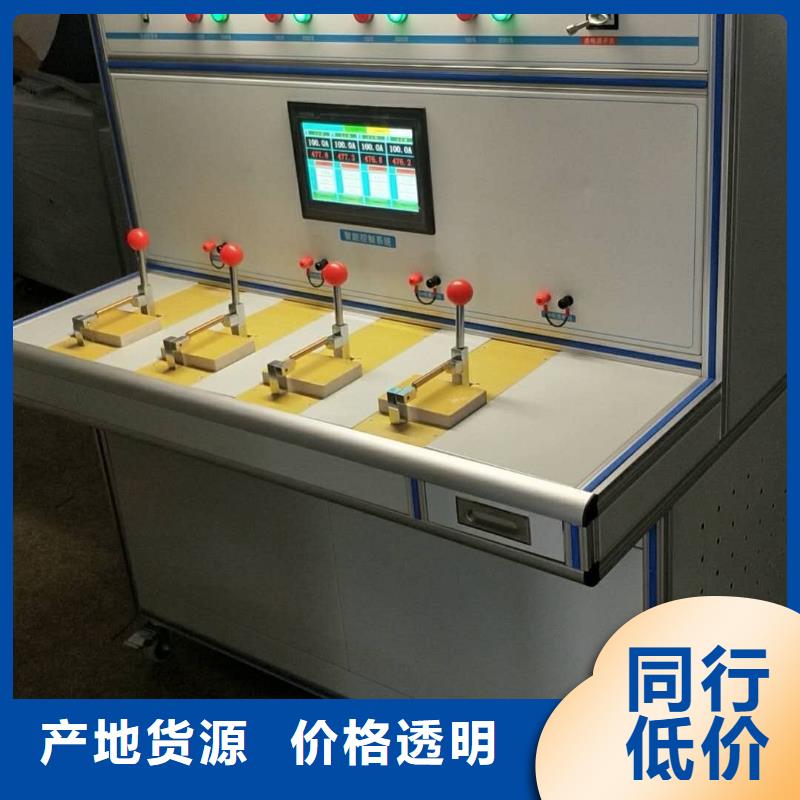

变压器测试台、产品性能我公司生产的电力变压器测试台装置TH-III具备如下功能（测试项目）：?变压器空载特性试验（空载损耗、空载电流占额定电流的百分比）；?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?电力变压器直流电阻试验 ?变压器变比组别试验?变压器工频耐压试验；?变压器倍频耐压试验；?变压器绝缘电阻和极化指数试验?环境温湿度测试功能；五、系统参数（技术条件）5.1变压器综合测试台外观：规格尺寸：台体颜色：台体图片（仅作参考）：1变压器综合试验台参考图片 仅供参考根据参数而不同5.2变压器功率分析仪，满足单相、三相测量，其性能指标要求如下：?电压测量范围 30V—700V,电流测量范围0.25A—5A,精度0.1级；?功率U＊I, 精度0.3级；?功率因数0.020--1.000，精度0.1级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％； ?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。5绝缘性能 电路与外壳间电压为1000V DC时，2000MΩ5.4变压器直流电阻测试装置?使用条件：环境温度：-10℃～40℃；?测量精度：0.2级，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5变比测试仪应满足如下指标 ?变比测量范围：1～5000 ；?组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境湿度：＜95％；?环境温度：-5℃～＋40℃，
