一分钟的时间，对于了解我们的供应低压变台负荷台区用户识别仪的批发商产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。
以下是:供应低压变台负荷台区用户识别仪的批发商的图文介绍
未来，天正华意电气设备(安康市分公司)会在全国经济快速发展的同时，以优质的 微机继电保护测试仪产品质量，诚信合作的工作态度，熟练的业务，更好的发展壮大企业规模，与时俱进。竭诚欢迎海内外新老客户光临指导真诚期盼与您的合作！

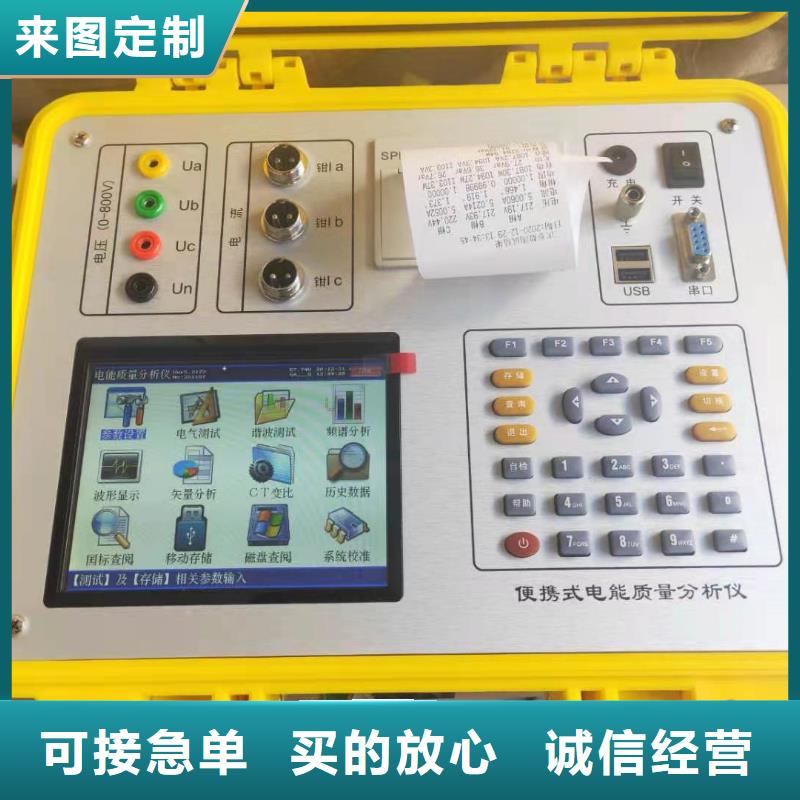

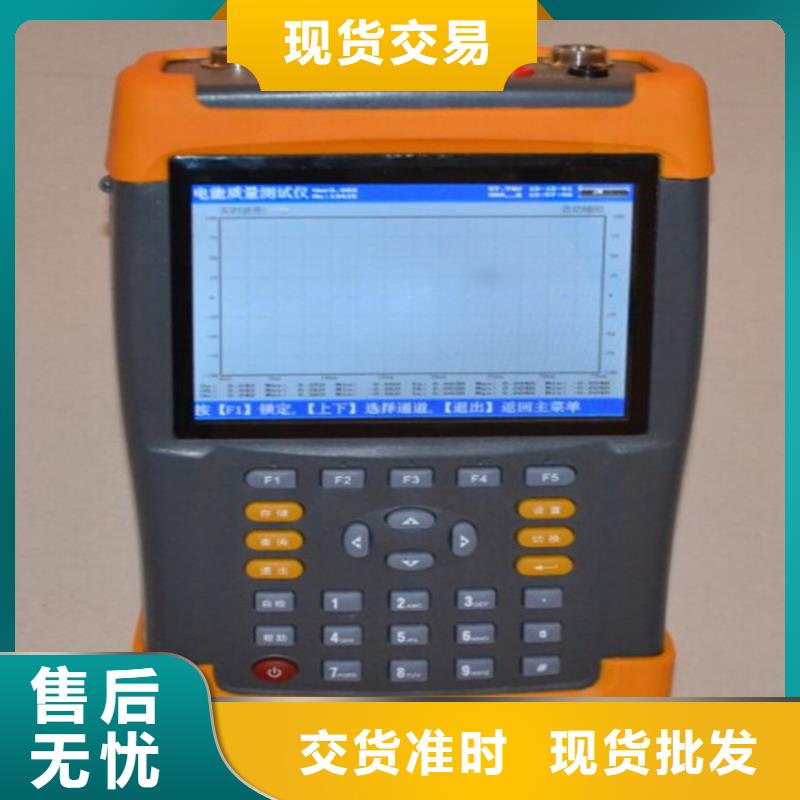

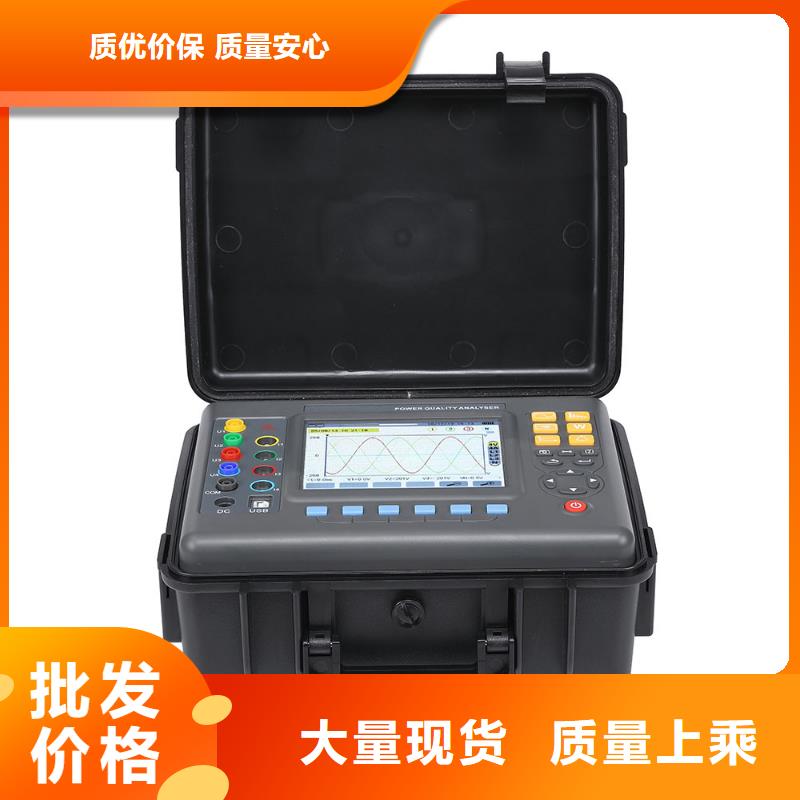

电能质量分析仪 频谱分析”界面：图七、频谱分析界面频谱分析界面如右图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－64次各次谐波的数值（用↑、↓键来翻页）。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，可继续查看各相电压、电流的1~64次谐波，按退出键返回主菜单。

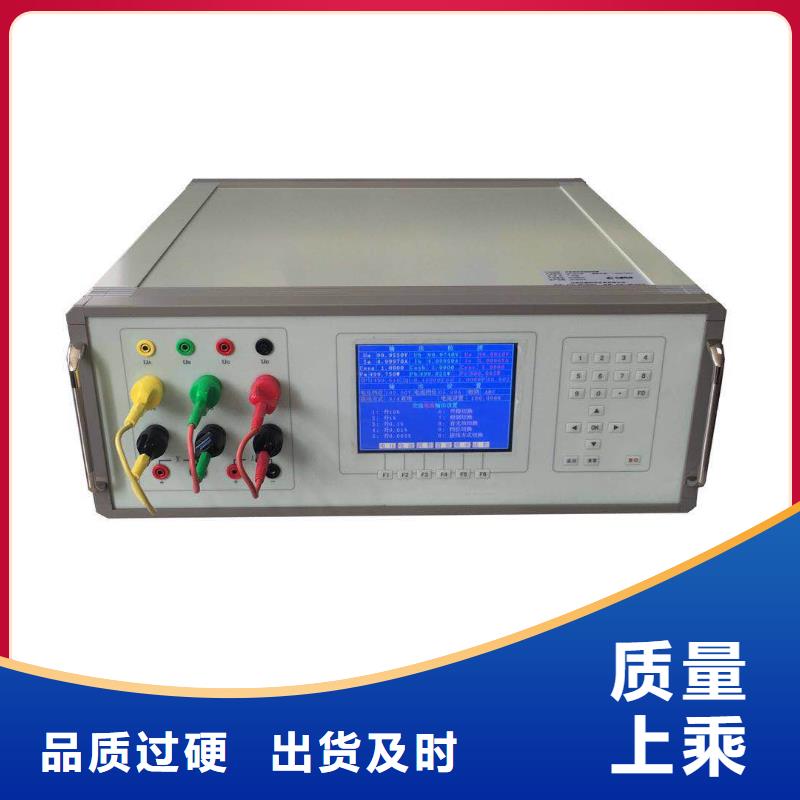

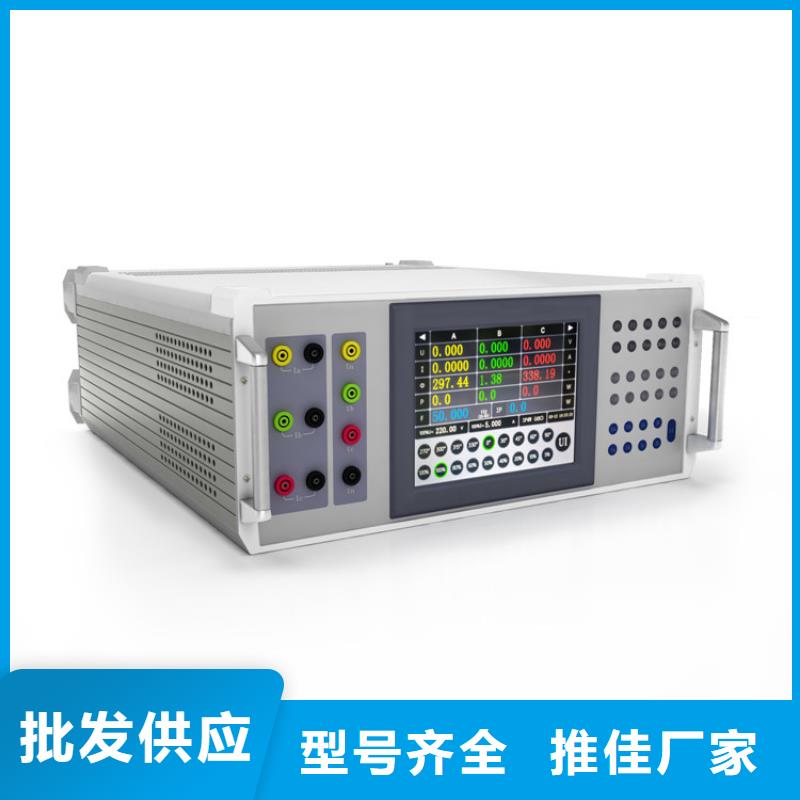

电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz,波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。
电能质量分析仪只要幅值和相位是在有效范围内，三相不平衡度可以任意设置。警告：本装置的交流输出只能用作标准交流信号源，不能作于电源给被检设备供电，否则会烧坏本装置。校检设备时，被检设备必须另行供电。4.2 谐波输出和谐波参数储存本装置的3路电压和3路电流可以单独设置谐波含有量，谐波相位。谐波的含有量范围0-40％，谐波的相位范围0-359.999°，为了方便用户快速加载谐波参数，省去繁琐的加载程序，仪器能保存5种谐波方案，每一种谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.3 间谐波输出和间谐波参数存储本装置的3路电压和3路电流可以单独设置间谐波参数。间谐波次数设置范围0.25-80.75次，含有率0-40％。为了方便用户快速加载间谐波参数，省去繁琐的加载程序，仪器能保存6种间谐波方案，每一种间谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.4 闪变输出和闪变参数存储闪变是一种电压现象，但本装置也能在电流输出上提供闪变现象。 本装置的3路电压和3路电流可以单独设置短时间闪变值。闪变频率设置范围0.0001-100Hz,波动量0-40％。为了方便用户快速加载闪变参数，省去繁琐的加载程序，仪器能保存6种闪变方案，一键式加载，便捷，实用，可靠。4.5 骤变输出和骤变参数存储骤变是一种电压现象，但本装置也能在电流输出上提供骤变现象。本装置的3路电压和3路电流可以单独设置骤变。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。为了方便用户快速加载骤变参数，省去繁琐的加载程序，仪器能保存6种骤变方案，一键式加载，便捷，实用，可靠。
