.1测量放样使用高墩施工技术的测量放样是其首要的环节和步骤，此步骤的实施前需要测量放样，获取桥梁墩柱的结构线和中线等数据，尤其是桥梁墩柱和中线间的距离，其偏差的数值不能大于10毫米。如果发生超过此数值的状况，在实施施工期间会产生较大的隐患。因此对于实施施工的范围来说，要对测量放样的工作开展较为细致，才能项目建设的质量。支架搭设与测算工作。高墩施工中支架的使用不可缺少，对于支架来说，足够的强度和刚度是其不可缺少方面，只有满足了这两个方面，才能将支撑的作用在高墩施工的过程中发挥。在对支架搭建的期间，要对其受力的情况进行查看，以此来保证支架的稳定性和性。从上到下的传力作用是支架进行力量传递的原理，其主要的过程是，力从荷载水平杆传递到竖向水平杆，再传递到立杆与垫木， 才达到 层的地基。

立好钻架并调整，将钻头吊起，徐徐放进护筒内。启动卷扬机把钻盘吊起，垫方木于钻盘底座下面，将钻机调平并对准钻孔，安装钻盘，要求钻盘中心与钻架上的起吊滑轮在一铅垂线上，钻杆位置偏差不大于2厘米。

（5）泥浆的制备及循环净化

采用泥浆搅拌机制浆或钻孔自造浆。若采用泥浆搅拌机制浆，则应根据桩基的分布位置设置多个制浆池、储浆池及沉淀池，并用循环槽连接。若采用钻孔自造浆，则在钻孔过程中经常向孔内投入粘土即可。

泥浆造浆材料选用优质粘土，必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂，保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。试验工程师负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。

在钻孔桩施工过程中，对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理，严防泥浆溢流，并用汽车弃运至指定地点倾泄，禁止就地弃渣，污染周围环境。

4、钻孔

选用配备了重型机锁钻杆的旋挖钻机钻孔，确保在密实地层的施工效率。成孔前检查钻头保径装置，钻头直径、钻头磨损情况，施工过程对钻头磨损超标的及时更换。

成孔中，按施工确定的参数进行施工，设专职记录员记录成孔过程的各种参数，如加钻杆、钻进深度、地质特征、机械设备损坏、障碍物等情况。

当旋挖钻机钻孔到达岩石后，如果钻不动岩石时，则该用冲击钻机钻其下的岩石层，直到设计深度为止。

5、清孔

钻孔到设计孔深后，测试泥浆指标，发现超标，需要通过换浆调整，使泥浆指标符合设计规范要求。然后将清底钻头放入孔底清孔，捞去沉渣。

清孔采用气举法。清孔时孔内泥浆面应不低于孔口下1.0米，且高出地下水位1.0～1.5米以上。

清孔结束，自检合格后与监理工程师共同进行孔深测量，作为浇注前测沉淤的依据。严禁采用加深钻孔深度的方法代替清孔。

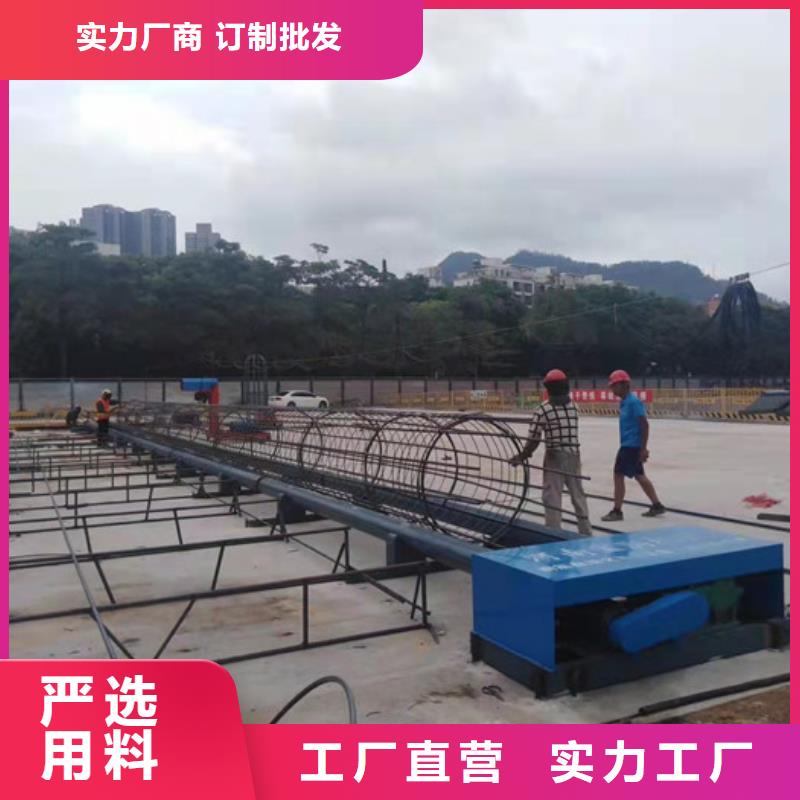

6、钢筋笼加工及吊放

（1）钢筋骨架制作

钢筋笼骨架在制作场内采用胎具成型法一次性制作，用槽钢和钢板焊成组合胎具。将加劲箍筋就位于每道胎具的同侧，按胎模的凹槽摆焊主筋和箍筋，全部焊完后，拆下上横梁、立梁，滚出钢筋骨架，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主筋上，点焊牢固， 安装和固定声测管。

（2）钢筋骨架保护层的设置

钢筋骨架保护层焊在骨架主筋外侧。沿钻孔竖向每隔2m设置一道，每道沿圆周对称的设置4个保护层。
